私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  含硫聚合物因其高折射率、對重金屬離子的吸附能力高、良好的生物親和性和耐化學腐蝕性等特點而受到越來越多的關注。因此，直接利用單質硫(S₈)構建含硫聚合物，無論對S₈的資源化利用還是獲得高性能含硫聚合物都具有重要意義。

  近期，大連理工大學任偉民教授及團隊提供了一種有效策略來控制S₈的裂解從而合成聚二硫化物，這是一種很有前途的含動態化學鍵的聚合物。本工作中，作者以MTBD ( 7-甲基-1,5,7-三氮雜二環[4.4.0]癸-5-烯)為催化劑，[PPN]SbF₆ ([PPN]⁺即雙(三苯基膦)亞胺)為催化劑，由S₈有序裂解生成的單硫原子與環硫烷烴交替共聚（圖1c）。結果表明，本實驗表現出活性聚合的特征，以及良好的單體適用性從而可以獲得多種聚二硫化合物。此外，作者還利用了密度泛函理論(DFT)對共聚過程進行了闡述。

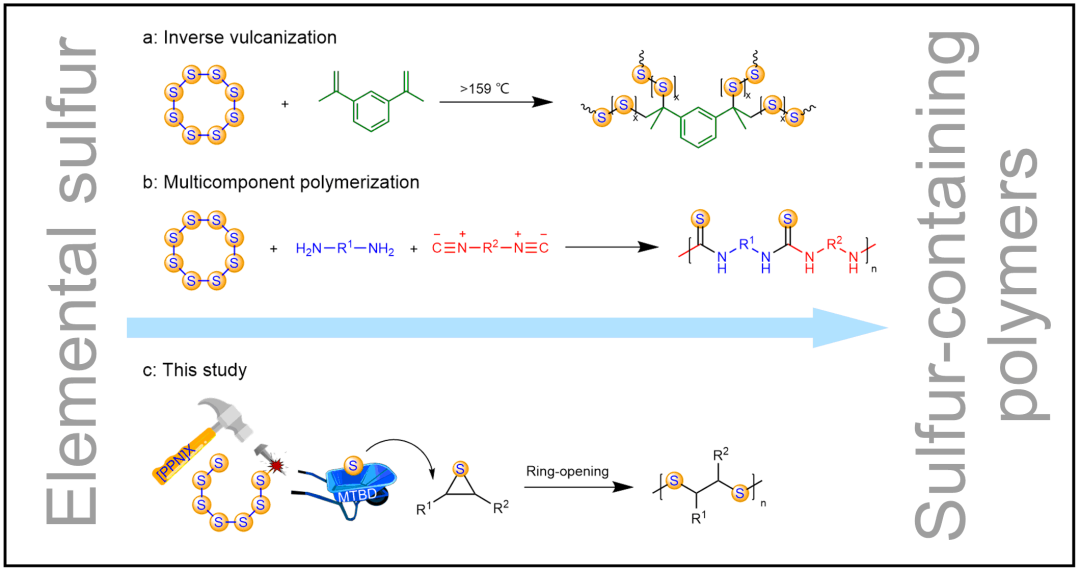

圖1由單質硫直接合成含硫聚合物的策略

  在使用[PPN]Cl作為助催化劑進行S₈與環硫丙烷（MT）的共聚反應時，發現在MT轉化率為98%時聚合物中聚二硫化合物鏈段的比例>99%。通過核磁共振氫譜、拉曼光譜及X射線能譜分析表明反應最終生成具有明確結構的聚二硫化合物（圖2b, d和f）。但當MT轉化率為60%時，二硫化物的選擇性下降至86%，這是由于在反應中Cl^-引發反應造成的。最終經過反應體系的篩選作者確定了[PPN]SbF₆及MTBD為反應催化劑，BnSH為反應引發劑。

圖2 (a)、(c)、(e)分別為MTBD和BnSH共聚物的¹H NMR、Raman光譜和X射線光電子能譜。(b)、(d)、(f)分別為MTBD和BnSH在[PPN]X存在下的¹H NMR、Raman光譜和X射線光電子譜。(g)和(h)分別為聚多硫化合物和聚二硫化合物反應液與薄膜的照片。

  在本研究中，發現在MTBD/[PPN]SbF₆/BnSH的催化下，S₈和MT的共聚反應以陰離子聚合(可能為“活性聚合”)方式進行。跟蹤反應表明，隨著MT轉化率的增加，凝膠滲透色譜法(GPC)測定的分子量M_n呈線性增加，與理論分子量(M_n^theo.)吻合較好，?保持較低狀態(圖3a)。此外，還進行了二次加料實驗，以表明這種共聚的可控特性(圖3b)。最后，隨著[MT]/[BnSH]摩爾比的增加，M_n呈線性增加，并與M_n^theo.吻合較好，?保持較低狀態 (圖3c和d)。這些結果支持了本實驗表現出活性聚合的特征。

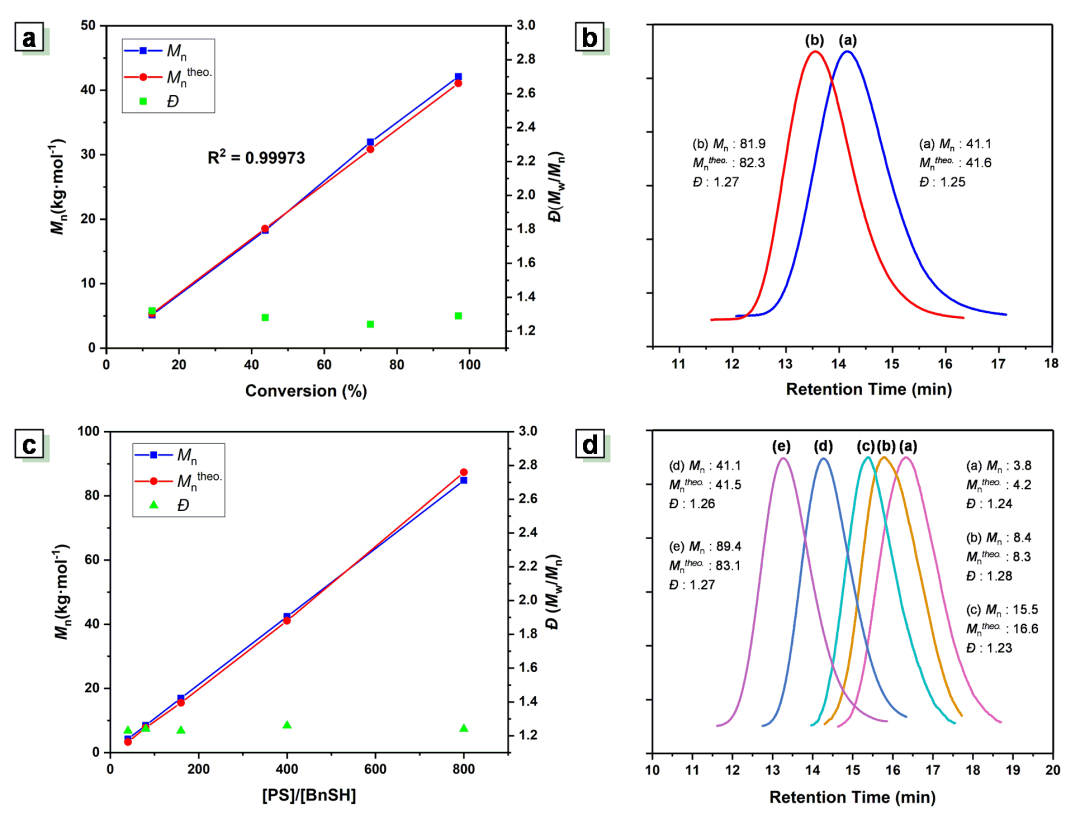

圖3 0℃下MTBD/BnSH/[PPN]SbF₆催化的S₈和MT共聚反應的活性聚合(a) MT轉化率對S₈/MT共聚物D的影響以及M_n^theo.與GPC測定的M_n的影響。(b) GPC跟蹤的聚二硫化物二次加料實驗。(c) [MT]/[BnSH]比值對S₈/MT共聚物D的影響以及M_n^theo.與GPC測定的M_n的影響。(d)在不同[MT]/[BnSH]比值下獲得的聚二硫化物的GPC跟蹤。



  最后，作者還通過密度泛函理論(DFT)計算對反應的機理進行了研究。MTBD與[PPN]SbF₆結合后，在保證共聚反應效率的同時，可獲得99%的聚二硫化物選擇性。作者通過計算認為，MTBD可以活化S₈或S_x從而加速聚合反應過程。在加入[PPN]⁺或其他季銨鹽陽離子時可以有效提高聚二硫化物的選擇性，從而可能促進[MTBD]⁺-S_x^?分解為中性S_x?1和[MTBD]⁺-S^? (Cycle I)，所生成的最終產物為具有精確結構的聚二硫化物。在沒有[PPN]SbF₆的條件下，S₈(或S_x)通過MTBD的親核進攻，轉化為穩定的雙離子[MTBD]⁺-S_x^?，然后[MTBD]⁺-S_x^?直接親核攻擊MT (Cycle II)，最終生成的聚合物中還存在多硫鏈段。研究結果表明，季銨鹽離子能有效促進二硫鍵的形成。實驗的反應機理如圖4所示。



圖4 在[PPN]SbF₆存在(Cycle I)或不存在(Cycle II)的情況下，MTBD/BnSH催化的S₈和MT共聚的機理。[PPN]SbF₆存在下最終生成具有明確結構的聚二硫化物，而不存在下生成物還存在多硫鏈段。



  該工作以“Controlled Disassembly of Elemental Sulfur: An Approach to the Precise Synthesis of Polydisulfides”為題發表于Angewandte Chemie International Edition (2022, Angew. Chem. Int. Ed. 2022, e202115950)上。大連理工大學博士生巢濟巖、博士后樂天俊、博士生任柏豪為本文的共同第一作者，通訊作者為大連理工大學任偉民教授。這項工作得到了國家自然科學基金和博士后科學基金的支持。



  論文信息：

  Controlled Disassembly of Elemental Sulfur: An Approach to the Precise Synthesis of Polydisulfides

  Ji-Yan Chao, Tian-Jun Yue, Bai-Hao Ren, Ge-Ge Gu Xiao-Bing Lu and Wei-Min Ren

  Angewandte Chemie International Edition



  論文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202115950
