傳統(tǒng)塑料的加工過程通常涉及高溫、高壓等苛刻條件,能耗較高,而探索低碳環(huán)保的塑料加工方式對(duì)于實(shí)現(xiàn)塑料生產(chǎn)的節(jié)能降耗具有重要意義。近來,塑料的水塑加工引起了大家的廣泛關(guān)注。水作為一類“綠色”增塑劑,可以有效改變聚合物的狀態(tài),幫助實(shí)現(xiàn)材料的塑形,而水分的揮發(fā)能夠?qū)⑿螤罟潭āH欢撨^程中塑料的機(jī)械性能和加工性能往往存在著此消彼長(zhǎng)的關(guān)系。因此,構(gòu)筑兼具優(yōu)異的力學(xué)性能和便捷的水塑加工性能的“綠色”塑料仍然存在著較大的挑戰(zhàn)。
為解決上述問題,東華大學(xué)武培怡/侯磊研究團(tuán)隊(duì)提出了一種以超分子類塑性水凝膠(SPHs)為加工平臺(tái)構(gòu)筑“綠色”塑料的新策略。該SPHs具有塑性變形和形狀記憶的特性,可以在溫和的條件下通過折紙、剪紙、壓花等工藝加工成不同的2D/3D形狀,最后在空氣中自然干燥即可獲得具有任意形狀的塑料。該塑料中存在著密集的分子內(nèi)/間氫鍵,因而表現(xiàn)出極高的力學(xué)性能,其中斷裂應(yīng)力高達(dá)124 MPa,楊氏模量高達(dá)3.4 GPa,優(yōu)于大部分常見的塑料。此外,由于SPHs的超分子特性,得到的塑料可以進(jìn)行回收利用和再次加工。
圖1. MC/PMAA SPHs的制備

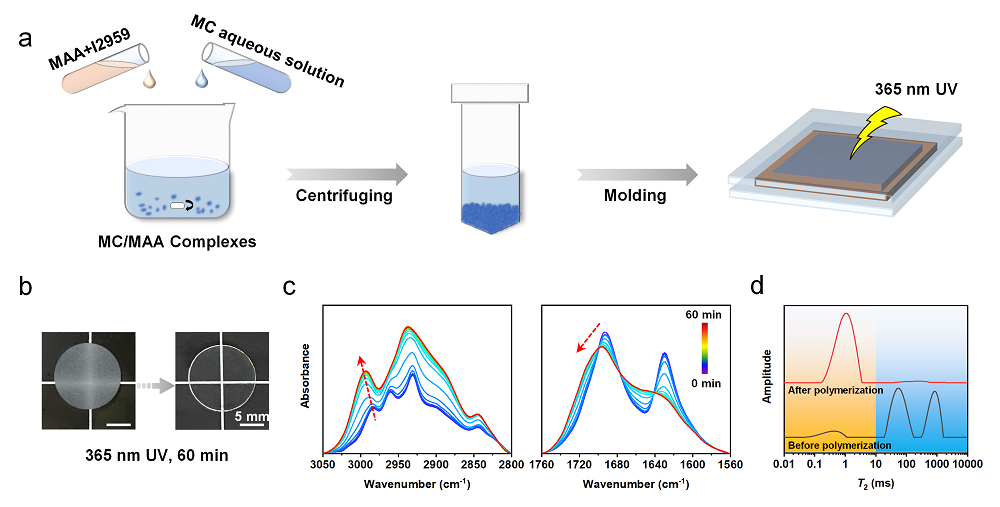

利用甲基纖維素(MC)和甲基丙烯酸(MAA)之間的氫鍵和疏水相互作用制備了MC/MAA絡(luò)合物沉淀,進(jìn)一步聚合形成透明的MC/PMAA SPHs。通過紅外光譜觀察到MAA碳碳雙鍵的譜帶強(qiáng)度(~1630 cm-1處)在反應(yīng)過程中強(qiáng)烈減弱,代表MAA聚合形成PMAA。同時(shí),疏水C-H基團(tuán)伸縮振動(dòng)對(duì)應(yīng)的譜帶向高波數(shù)移動(dòng),表明聚合過程中C-H基團(tuán)周圍的水分子數(shù)量增加。低場(chǎng)核磁結(jié)果顯示,聚合后幾乎所有可移動(dòng)的水分子都轉(zhuǎn)化為與聚合物相互作用的水分子,表明聚合過程誘導(dǎo)了聚合物鏈的水合作用。從上述分析推斷,與MAA單體相比,PMAA鏈顯示出更親水的性質(zhì),從而形成了透明的MC/PMAA水凝膠。
圖2. MC/PMAA SPHs的力學(xué)性能和結(jié)構(gòu)表征

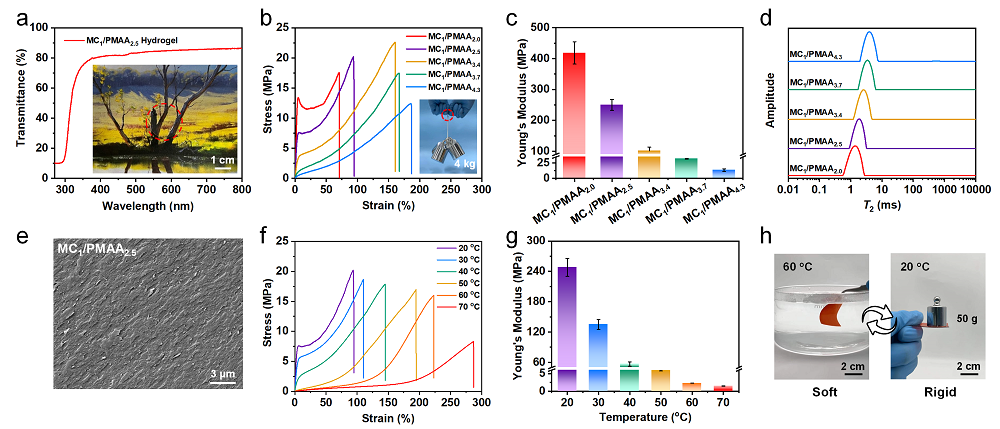

研究了不同比例下MC/PMAA SPHs的力學(xué)性能。隨著MC與PMAA的比例從1:2.0增加到1:4.3,水凝膠的楊氏模量在418.5~13 MPa范圍內(nèi)可調(diào)。同時(shí),具有較高MC含量的SPH (MC1/PMAA 2.0和MC1/PMAA2.5)在小應(yīng)變(~5%)下出現(xiàn)典型的屈服行為,隨后是強(qiáng)迫高彈形變和進(jìn)一步的應(yīng)力硬化,這類似于玻璃態(tài)聚合物或塑料的力學(xué)行為。從低場(chǎng)核磁結(jié)果中觀察到SPHs中的水分子大多與聚合物鏈相互作用,表明該水凝膠中水分子處于“凍結(jié)狀態(tài)”。對(duì)MC1/PMAA2.5水凝膠在不同溫度條件下進(jìn)行拉伸測(cè)試發(fā)現(xiàn),隨著溫度的升高,水凝膠逐漸變得柔軟和可拉伸,特征屈服行為在高于40 ℃時(shí)消失,表明該水凝膠存在玻璃化轉(zhuǎn)變過程。凍干后的水凝膠均表現(xiàn)出層狀的致密結(jié)構(gòu),這可能源于:(1)MC/MAA絡(luò)合物形成過程中的相分離;(2)冷壓狀態(tài)下MAA在絡(luò)合物中的原位聚合。
圖3. MC/PMAA的水塑加工過程和力學(xué)性能

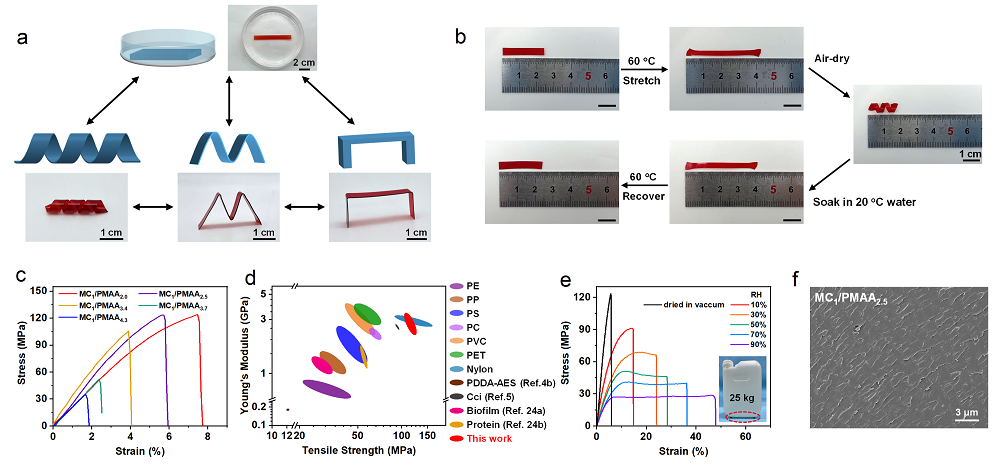

基于MC/PMAA SPHs可以制備具有各種2D/3D形狀的超分子塑料,不同的形狀可以重新浸泡在水中進(jìn)行任意切換。此外, SPHs具有雙重刺激響應(yīng)(溫度、水)的形狀記憶特性,從而賦予最終塑料豐富的形狀。MC/PMAA塑料顯示出3.4 GPa的高模量以及124 MPa的斷裂應(yīng)力,優(yōu)于大多數(shù)常見的塑料。盡管MC/PMAA塑料的機(jī)械性能對(duì)環(huán)境濕度相對(duì)敏感,但在室溫和相對(duì)濕度為30~40% 環(huán)境下干燥得到的“Z”形塑料固定器(總質(zhì)量~0.5g)仍可支撐起25 kg的重量。
圖4. MC/PMAA塑料內(nèi)部分子相互作用的紅外光譜表征

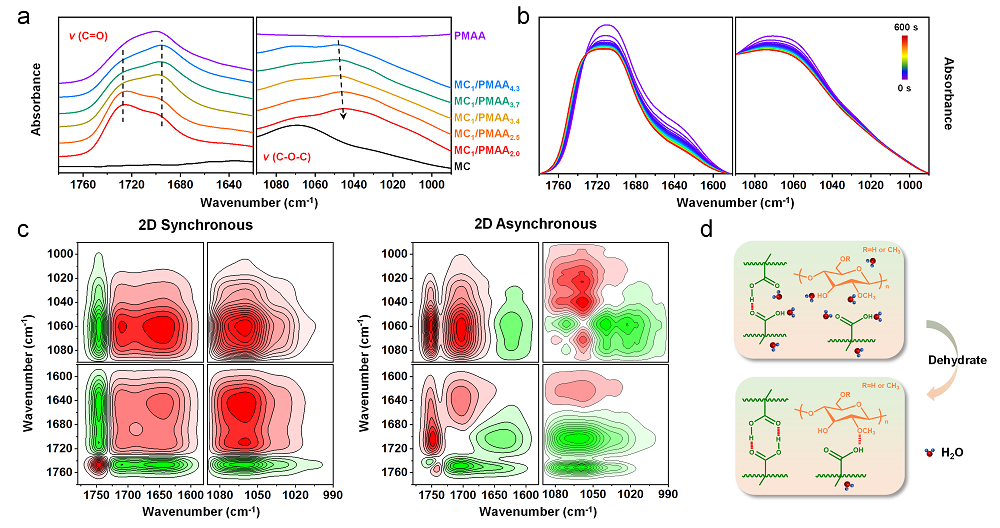

利用紅外光譜進(jìn)一步驗(yàn)證了MC/PMAA塑料的內(nèi)部相互作用。對(duì)于MC/PMAA 塑料, v(C=O)顯示出雙向光譜強(qiáng)度變化,而v(C-O-C)在較低的波數(shù)下顯示出肩峰,表明了MC與PMAA之間的氫鍵相互作用。具有不同組成的MC/PMAA塑料中v(C=O)和v(C-O-C)譜帶進(jìn)一步表明, MC與PMAA復(fù)合將部分破壞PMAA中的二重氫鍵,并釋放出部分COOH基團(tuán)與MC上的醚鍵形成氫鍵,說明體系中存在著氫鍵的競(jìng)爭(zhēng)行為。與不同組成的MC/PMAA塑料的拉伸曲線進(jìn)行比對(duì),可以推斷,PMAA中二重氫鍵與MC-PMAA分子間羧酸-醚氫鍵的平衡,將賦予材料最優(yōu)的力學(xué)性能。此外,通過二維相關(guān)光譜(2Dcos)進(jìn)一步闡述了SPHs在脫水過程中的內(nèi)部相互作用變化及其對(duì)MC/PMAA塑料優(yōu)異機(jī)械性能的貢獻(xiàn)。
圖5. MC/PMAA塑料的形狀編輯、應(yīng)用及可重復(fù)加工性

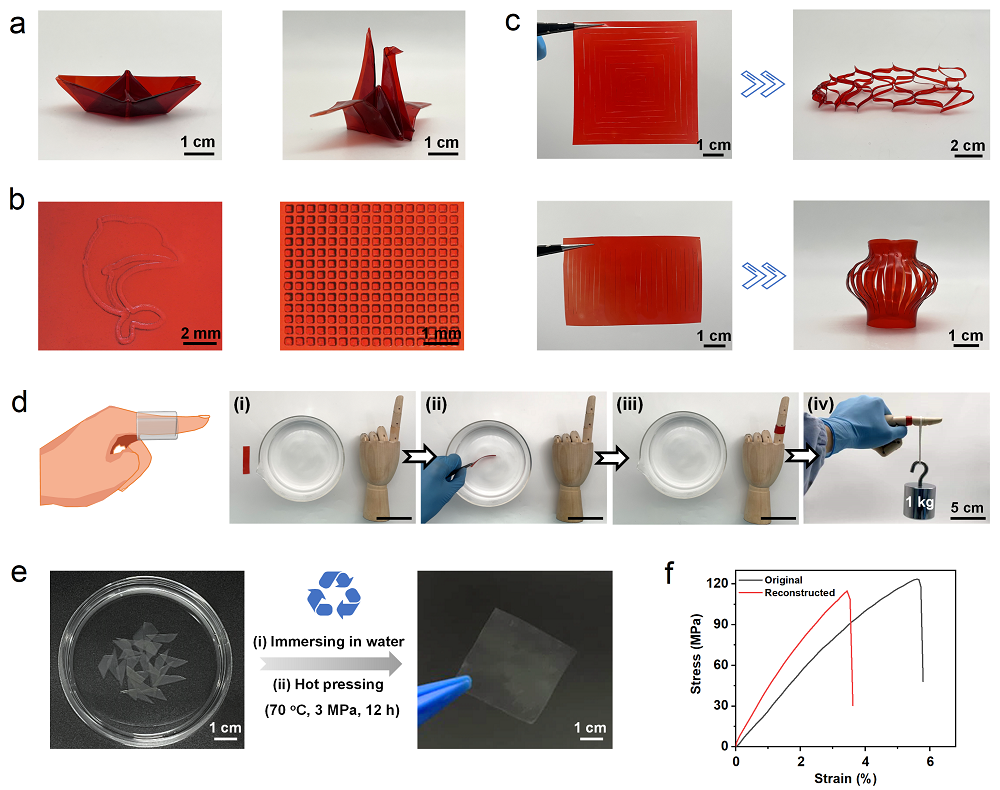

類似塑料的力學(xué)行為賦予了SPHs在溫和條件下的塑性成形以及形狀記憶特性,利用折紙、剪紙和壓花等方式可獲取豐富的3D形狀。由于超高的剛度和優(yōu)異的塑形能力,該MC/PMAA超分子塑料在用作石膏代替品方面展現(xiàn)出巨大的潛力。此外,基于氫鍵動(dòng)態(tài)交聯(lián)的超分子結(jié)構(gòu),MC/PMAA塑料可以在水和熱的存在下回收利用。
以上研究成果以“Hydrogen-Bonding Affords Sustainable Plastics with Ultrahigh Robustness and Water-assisted Arbitrarily Shape Engineering”為題發(fā)表在《Advanced Materials》上,論文的第一作者為東華大學(xué)化學(xué)化工與生物工程學(xué)院碩士研究生宮凱,通訊作者為武培怡教授和侯磊副研究員。
原文鏈接:https://onlinelibrary.wiley.com/doi/10.1002/adma.202201065
- 雙重刺激響應(yīng)性嵌段聚類肽的合成及其性能研究 2020-07-06
- 清華徐軍、中藥所邱崇 Sci. Adv.: 高強(qiáng)韌、抗損傷、體溫形狀記憶的高性能醫(yī)用彈性體 2025-06-15
- 芬蘭坦佩雷大學(xué)郭洪爽博士 Angew :新突破 - 基于超分子硫鍵的形狀記憶驅(qū)動(dòng)材料 2025-06-04
- 哈工大冷勁松教授團(tuán)隊(duì) Carbon:模板法制備基于鄰苯二甲腈樹脂的可重構(gòu)熱防護(hù)形狀記憶氣凝膠 2025-05-23
- 華南農(nóng)大楊卓鴻/胡洋、阿爾伯塔大學(xué)曾宏波 CST: 基于香草醛固化劑和改性氧化石墨烯的高強(qiáng)度、耐老化、可回收環(huán)氧防腐涂層 2025-07-11
- 西華師范大學(xué)劉琦課題組 CEJ:無引發(fā)劑太陽能光聚合制備高性能、寬環(huán)境適應(yīng)性和可回收水凝膠傳感器 2025-06-26
- 北化胡君教授團(tuán)隊(duì) Angew:一種用于可回收高性能復(fù)合材料的強(qiáng)韌熱固性環(huán)氧樹脂 2025-06-17
