合肥學(xué)院楊偉教授團隊等 CEJ:鋅-卟啉配合物用于改善聚苯乙烯的機械性能、抗紫外線性能、熱穩(wěn)定性和防火性能
2022-04-25 來源:高分子科技
聚苯乙烯(PS),作為一種多功能的合成芳香族聚合物,具有優(yōu)良的耐化學(xué)性、低密度和易加工性,被廣泛用于電子、包裝和建筑行業(yè)。然而,幾個主要的缺點限制了PS的廣泛應(yīng)用:(1)耐紫外線老化能力弱;(2)本質(zhì)上的易燃性;(3) 較差的機械性能。解決這些問題一直是PS領(lǐng)域中重大的挑戰(zhàn)之一。
圖1 TBPP/PS 和 Zn-TBPP/PS復(fù)合材料的制備過程
圖2. PS和復(fù)合材料老化前的拉伸應(yīng)力曲線(a);(b)卟啉和相應(yīng)的復(fù)合材料的π-π相互作用;(c)不同添加劑填充的PS復(fù)合材料機械性能的提高比較;(d)老化后的PS和復(fù)合材料的拉伸應(yīng)力曲線;(e)老化前和老化后PS和合材料機械性能的下降; (e) PS和復(fù)合材料在老化前和老化后機械性能的降低。

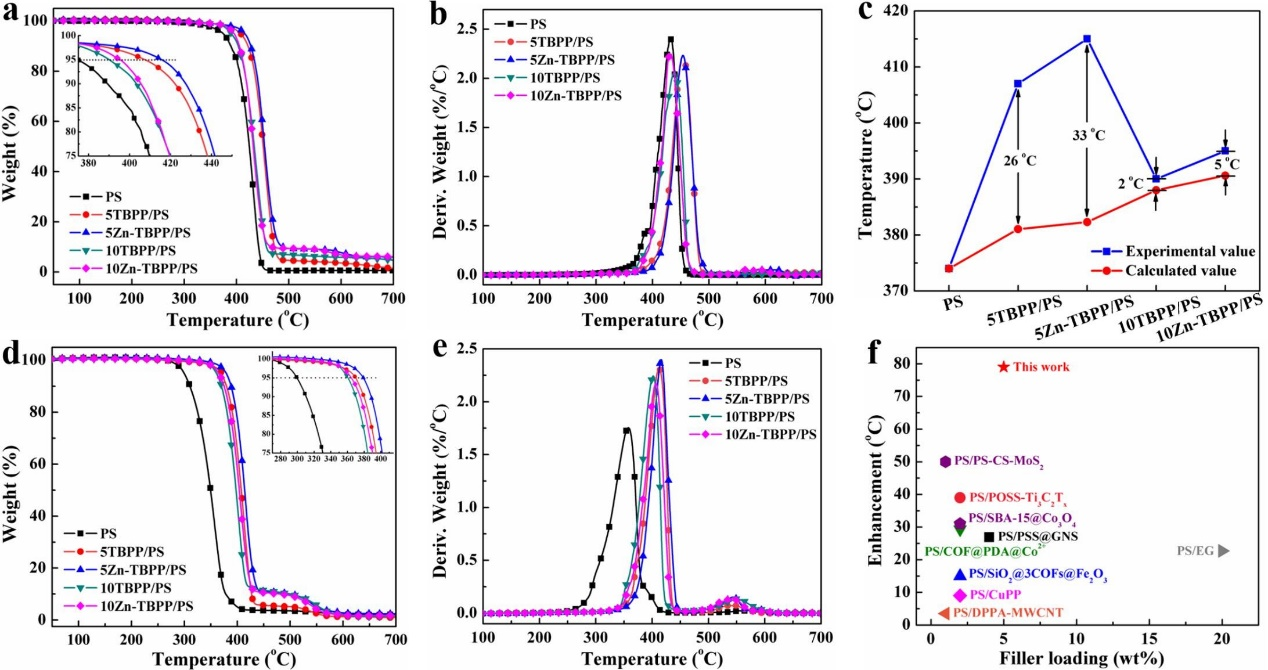

圖3. PS及其復(fù)合材料在氮氣(a,b)和空氣(d,e)環(huán)境下的TGA和DTG曲線;(c) PS及其復(fù)合材料在5 wt%失重初始分解溫度的實驗值與計算值的比較;(f) 5Zn-TBPP/PS和不同的PS復(fù)合材料之間初始分解溫度的提高的比較。
原文鏈接:https://www.sciencedirect.com/science/article/abs/pii/S1385894722018629
版權(quán)與免責(zé)聲明:中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載,請聯(lián)系郵箱:info@polymer.cn,并請注明出處。
(責(zé)任編輯:xu)
相關(guān)新聞
- 上海交大申濤團隊/陳向洋團隊 Angew:光電協(xié)同助力聚苯乙烯塑料發(fā)散性升級回收 2025-06-15
- 西安交大張志成/龔紅紅團隊 Adv. Sci.:通過π-共軛聚苯乙烯中電子效應(yīng)協(xié)同調(diào)控平衡聚合物電介質(zhì)儲能密度與能量損耗間的矛盾 2025-01-31
- 南工大材料學(xué)院 Nano Lett.:基于“蛇皮”生物結(jié)構(gòu)啟發(fā)制備HIPS/Gt@Cu合金導(dǎo)熱復(fù)合材料,實現(xiàn)導(dǎo)熱系數(shù)正溫度依賴性 2025-01-18
- UCLA賀曦敏/燕山大學(xué)秦志輝、焦體峰 Adv. Mater.: 具有優(yōu)異機械性能和耐久性的完全可降解蛋白質(zhì)凝膠-氫鍵供體的調(diào)控 2025-06-27
- 東華大學(xué)武培怡/侯磊團隊 ACS Nano:可食用結(jié)構(gòu)色塑料 2025-06-27
- 川大冉蓉/崔為、國科大溫研院陳強《Prog. Mater. Sci.》:軟物質(zhì)克服硬挑戰(zhàn) - 苛刻環(huán)境下使用的生物啟發(fā)水凝膠 2025-02-27
- 青海大學(xué)劉秉鑫、高莉課題組 CEJ:通過加入環(huán)保型MgLaCe水滑石(LDH)揭示PVC薄膜的綜合性能和安全性進步 2024-09-04
