私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  可穿戴器件的廣闊應(yīng)用前景極大地刺激了織物電子器件的相關(guān)工程與技術(shù)發(fā)展。將功能材料聚吡咯沉積到織物表面能賦予織物一些特殊性能，且這些性能會(huì)隨著聚吡咯含量的增加而有所提升。然而，因織物自身成分、結(jié)構(gòu)等原因，它們對(duì)聚吡咯的負(fù)載量存在上限。如何在聚合條件相同情況下進(jìn)一步提高織物上聚吡咯的負(fù)載量，這對(duì)于功能織物的性能提升以及實(shí)際生產(chǎn)都有著重要意義。

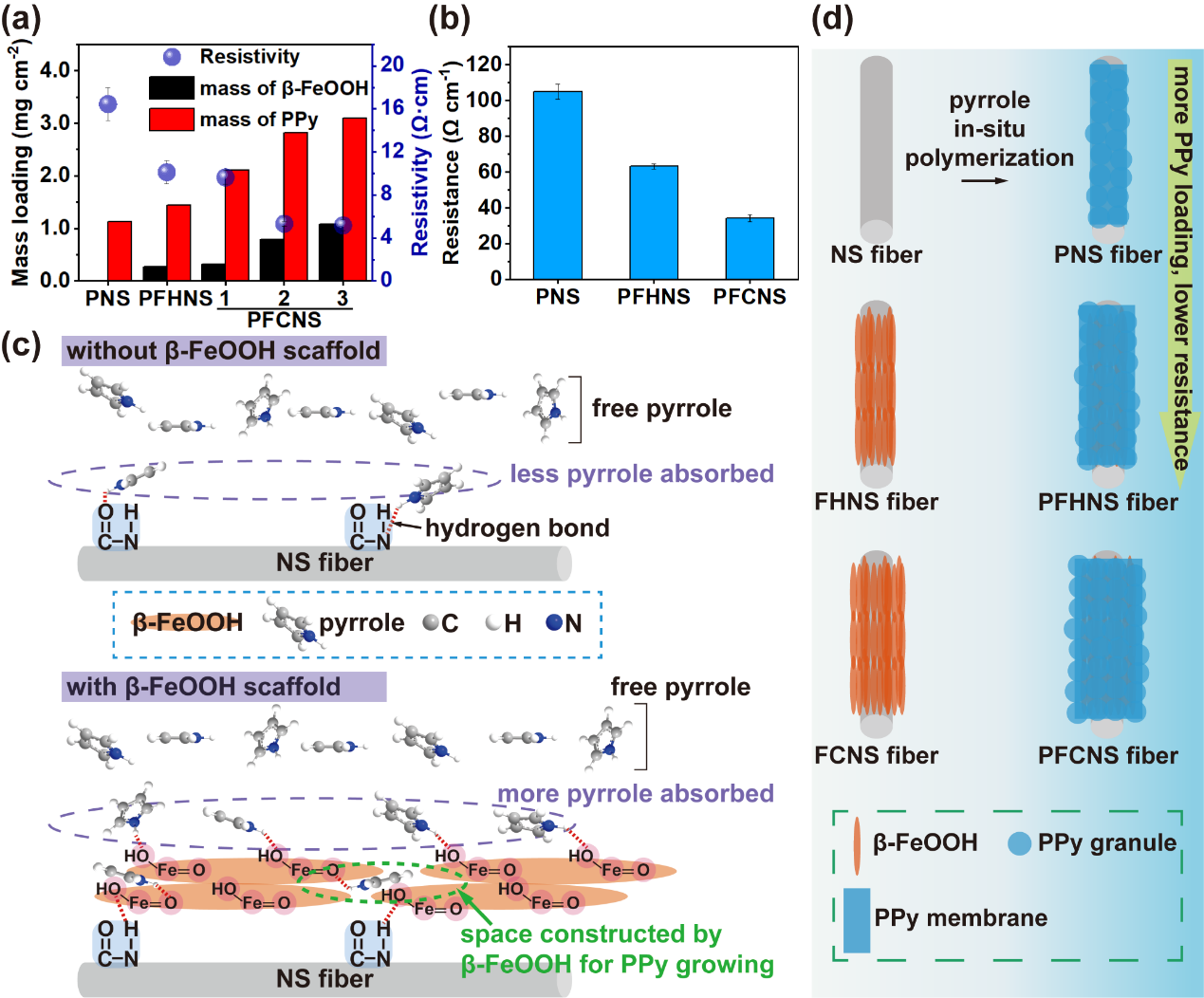

  近期，江南大學(xué)王潮霞教授團(tuán)隊(duì)通過滴涂法在尼龍織帶的纖維表面搭建針狀β-FeOOH支架（圖1），為后續(xù)聚吡咯的原位生長(zhǎng)提供空間，提高了尼龍織帶表面的聚吡咯負(fù)載量以及織物的導(dǎo)電性（圖2）。由于具有較好的導(dǎo)電性以及較多的聚吡咯負(fù)載，PFCNS作為電極表現(xiàn)出更高的電化學(xué)性能（圖3）。采用叉指并聯(lián)形式對(duì)PFCNS進(jìn)行集流，使織物相應(yīng)的電路結(jié)構(gòu)進(jìn)行重組，進(jìn)一步提高了所得織物PFCNS的電熱溫度（圖4）。PFCNS還具有應(yīng)變傳感功能，在拉伸和按壓情況下都有一定的電阻變化。在將PFCNS用于監(jiān)測(cè)膝蓋彎曲活動(dòng)時(shí)，由于膝蓋對(duì)PFCNS會(huì)產(chǎn)生拉伸和按壓兩種作用效果，結(jié)合拉伸和按壓兩種電阻變化機(jī)理對(duì)膝蓋活動(dòng)的傳感信號(hào)曲線進(jìn)行了分析（圖5）。

圖1. β-FeOOH漿料和PFCNS的制備及FE-SEM圖

圖4. PFCNS以及被叉指并聯(lián)集流后的電熱性能測(cè)試

  原文鏈接：https://doi.org/10.1021/acsami.2c06701
