蘇州大學呂強教授團隊 ACS Nano: 基于溶劑替換策略構建強韌的絲蛋白納米纖維水凝膠
2022-05-26 來源：高分子科技
高晶絲蛋白納米纖維具有穩定的β-sheet結構和兩親性，是組織再生和藥物緩釋的合適基質和載體。然而，由于絲蛋白納米纖維表面富含負電荷，電荷斥力導致纖維間難以進一步組裝和作用，所獲得的凝膠力學性能較差，限制了其在再生醫學中的應用。

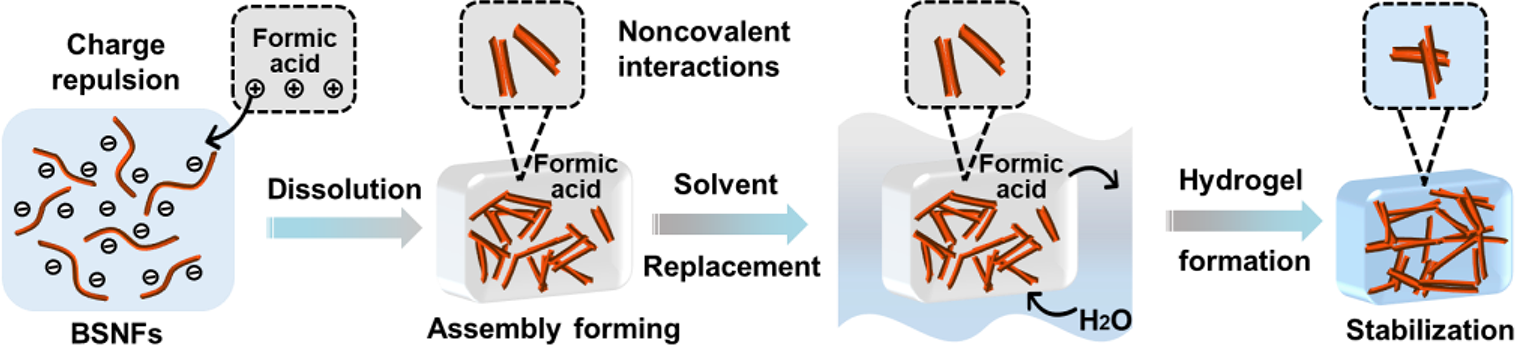

圖1 通過溶劑置換法將甲酸替換成水形成高強度絲蛋白水凝膠的過程
近期，蘇州大學呂強教授團隊在深化絲蛋白納米纖維理解的基礎上，對現有制備方法體系進行重構，通過調整溶劑體系，利用甲酸優化納米纖維之間的相互作用，然后將甲酸和水相互置換，在水相體系保留并固定絲蛋白納米纖維的相互作用，制備高強度絲蛋白納米纖維水凝膠（圖1）。水凝膠高強高韌，能夠承受各種形式的變形（圖2），其力學強度、模量和韌性分別達到 1.55±0.06 MPa、5.88±0.82 MPa和0.85±0.03 MJ m-3（圖3），相比于文獻中其他方法制備的絲蛋白水凝膠力學性能顯著提升。納米纖維水凝膠在保持良好生物相容性的基礎上，可通過改變水凝膠的模量主動調控干細胞的粘附和增殖行為（圖4），優化其誘導干細胞成骨分化的能力（圖5），在生物工程方面顯示出廣闊的應用前景。

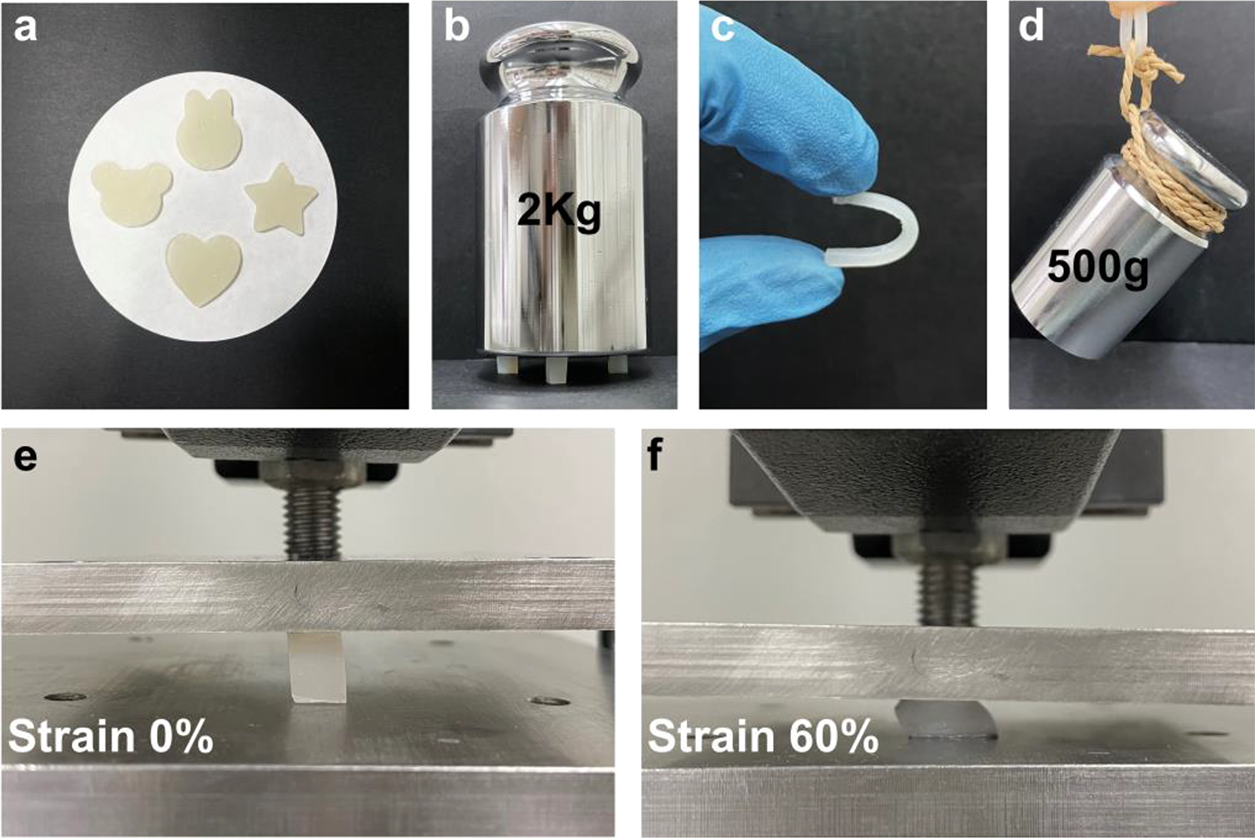

圖2 高強度絲蛋白納米纖維水凝膠的表征
圖3 絲蛋白水凝膠的力學性能表征

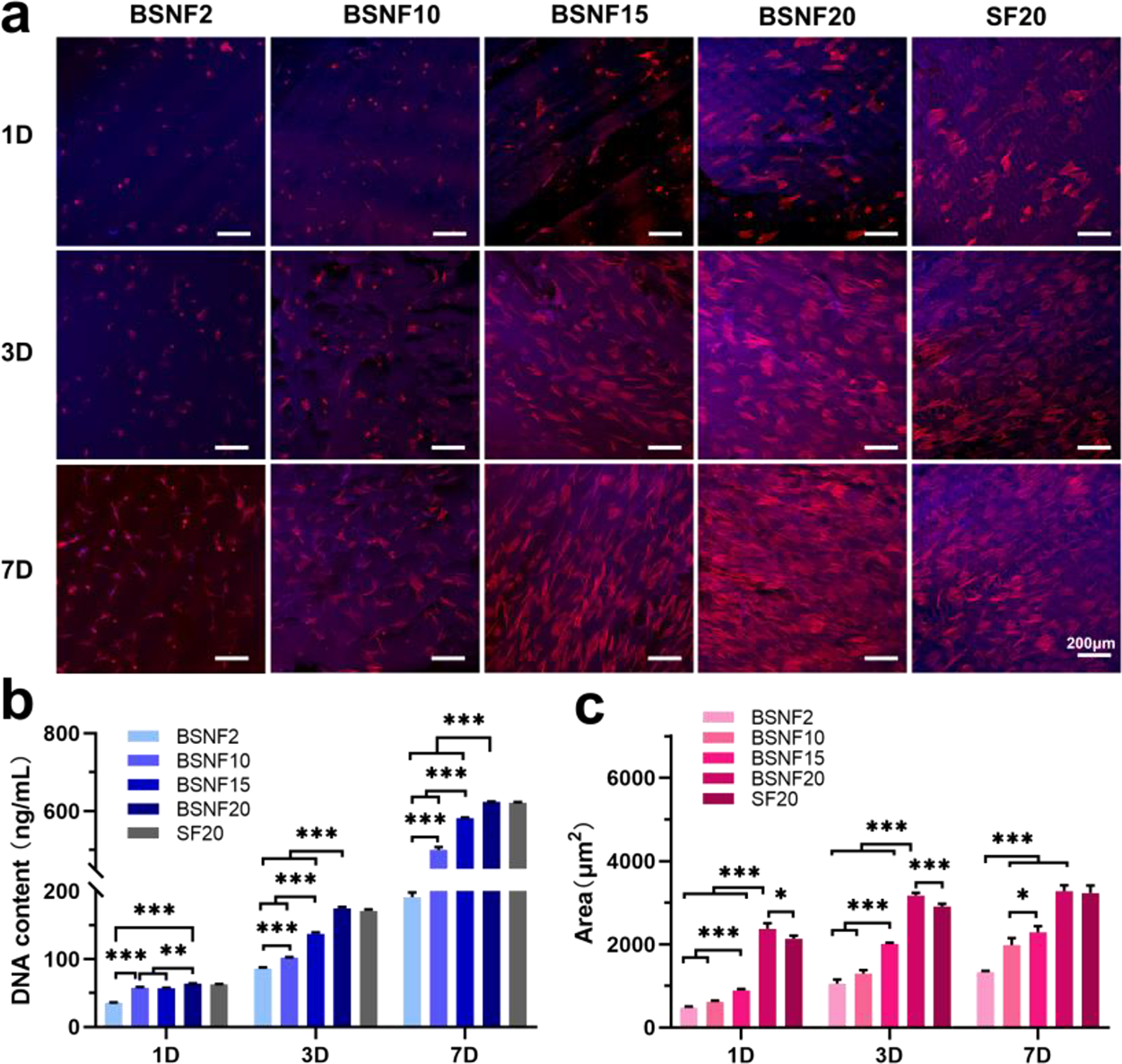

圖4 骨髓間充質干細胞在絲蛋白水凝膠上的增殖情況

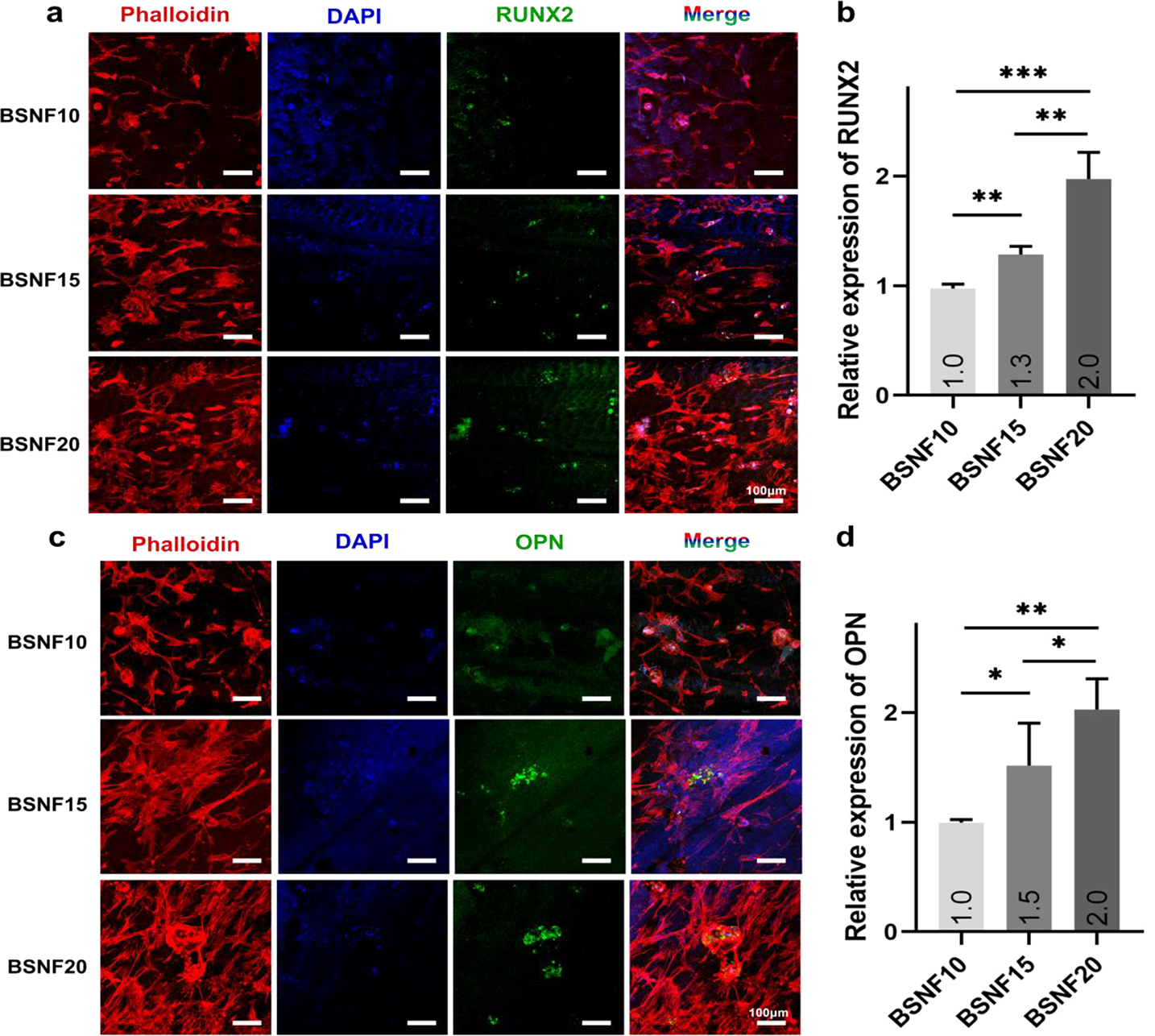

圖5 絲蛋白納米纖維水凝膠調控骨髓間充質干細胞成骨分化的結果
這項研究以高晶絲蛋白納米纖維為基元，采用溶劑置換的方法制備高強度絲蛋白納米纖維水凝膠，并評估了其理化性能和生物相容性，是絲蛋白材料研究的新嘗試，為制備天然高強度水凝膠提供了新的方法。該工作以“Engineered Tough Silk Hydrogels through Assembling β-Sheet Rich Nanofibers Based on a Solvent Replacement Strategy”為題發表在《ACS Nano》上（DOI: 10.1021/acsnano.2c01616）。文章第一作者是蘇州大學博士生張筱旖，通訊作者是蘇州大學呂強教授。該研究得到國家重點研發計劃戰略國合專項的支持。
原文鏈接：https://pubs.acs.org/10.1021/acsnano.2c01616
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 蘇州大學呂強教授團隊 Adv. Funct. Mater.：具有徑向和軸向雙重取向仿生結構的人工血管 2023-09-19
- 上海科技大學凌盛杰課題組《Adv. Mater.》：具有阻燃報警功能的蠶絲納米纖維基離子導體皮膚 2021-08-14
- 西南林大杜官本院士、楊龍研究員團隊 Nano lett.：面向水下電子皮膚的溫控響應纖維素基 Janus 智能水凝膠 2025-05-09
- 西安交大成一龍/初大可團隊 AFM：Tempo功能化不對稱功能水凝膠用于組織/器官損傷修復 2025-05-07
- 西南林大杜官本院士、楊龍研究員團隊 Small：通過花狀亞微米碳團簇構建的超強超韌水凝膠 - 展現出優異的力學和抗裂紋擴展性能 2025-05-07
- 西工大朱光明教授團隊 Adv. Sci. 綜述：高強高韌自修復聚脲材料的最新研究進展 2025-04-22
- 青科大李志波/馬遠馳團隊 Angew：發展“存儲-釋放”的拉伸誘導結晶策略構筑高強高韌可降解熱塑彈性體 2024-10-12
