私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  開環烯烴復分解聚合（Ring-opening metathesis polymerization，ROMP）在科學研究和工業生產領域中具有廣泛的應用。其中，Grubbs型釕催化劑引發的可控ROMP聚合，反應條件溫和，官能團耐受性好，分子量和分子量分布可控性好，因此在ROMP中應用最為廣泛。除了對ROMP聚合的研究外，近幾年，通過ROMP獲得末端官能團化的高分子，尤其是釕催化劑引發的ROMP聚合，也引起了廣泛的關注。目前，可以利用官能團化的封端劑或者鏈轉移劑，預官能團化引發劑，單分子加成或者聚合降解的方式實現ROMP末端功能化，這些末端官能團化的高分子進一步拓展了ROMP聚合在分子標記、自組裝及生物偶聯方面的應用。

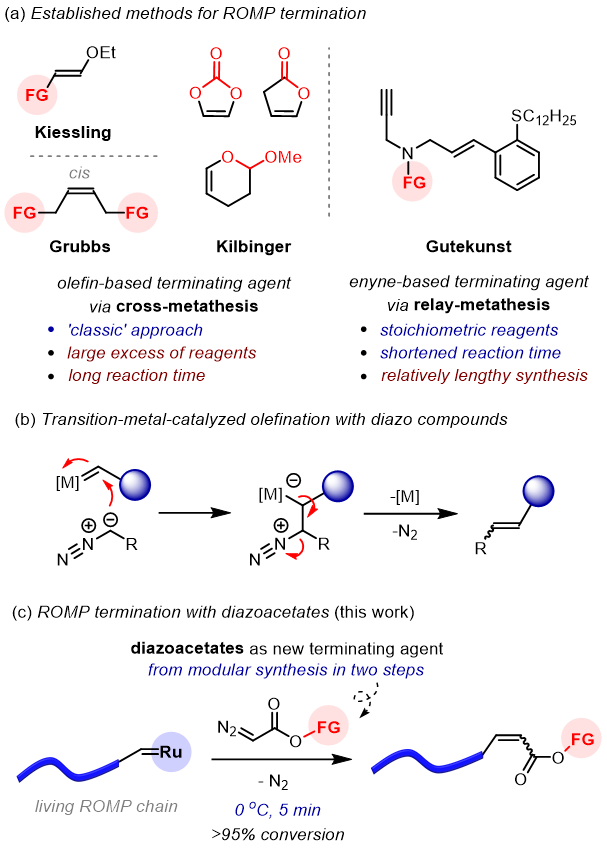

  在這些策略中，利用功能化封端劑直接淬滅ROMP增長鏈是得到末端功能化高分子最直接的方式。傳統的封端方式是基于乙烯基醚、烯基碳酸酯、烯基內脂或者順式烯烴的交叉烯烴復分解（圖1a），但是這種封端方式存在著封端劑用量高、合成復雜、反應時間長等問題。同時，直接引入缺電子烯烴末端，如Michael受體末端，是具有挑戰性的。

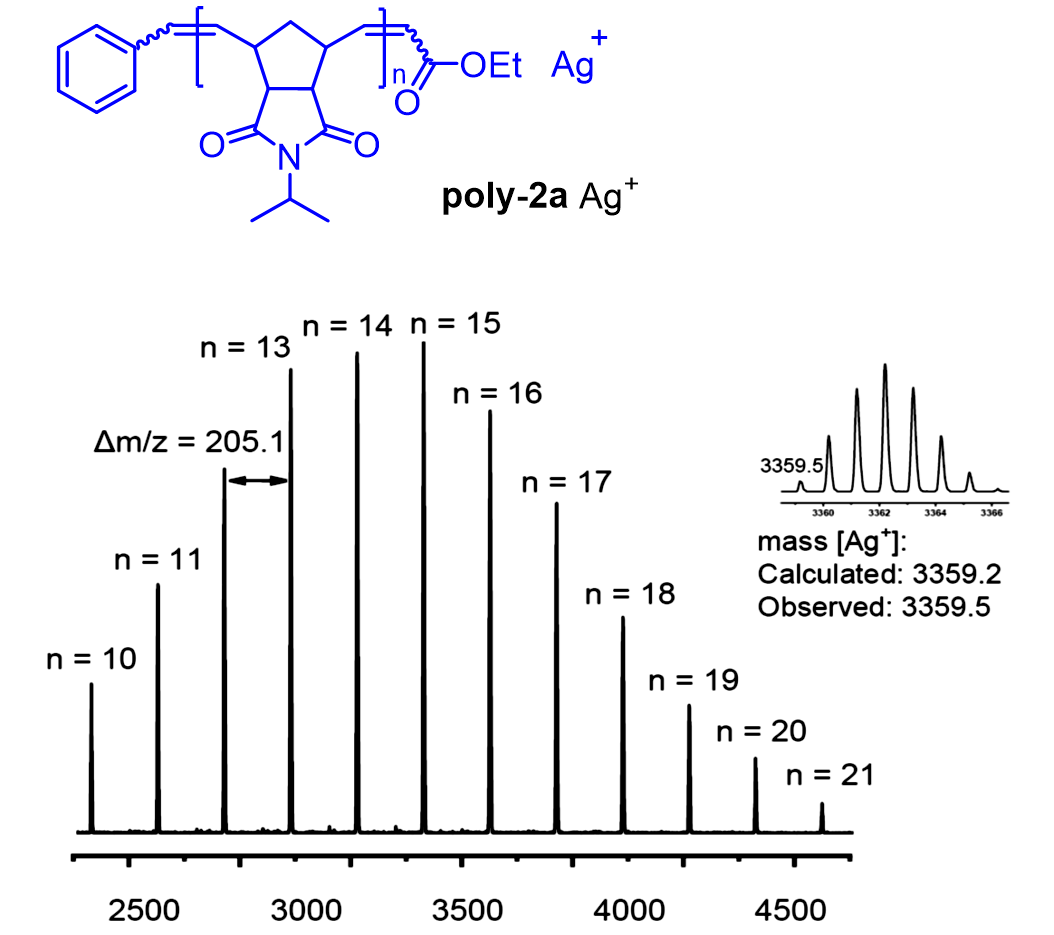

  利用 ¹H NMR (600 MHz)和MALDI-TOF MS 確認了末端功能化高分子的結構及封端效率。以高分子poly-2a為示例，MALDI-TOF質譜中只顯示了一組離子峰對應于含有α苯基末端和ω不飽和酯基末端的poly-2a。(n = 15, calcd: 3359.2 m/z; obsd: 3359.5 m/z)。每個峰之間相隔205.1對應于重復單元的分子量（圖2）。

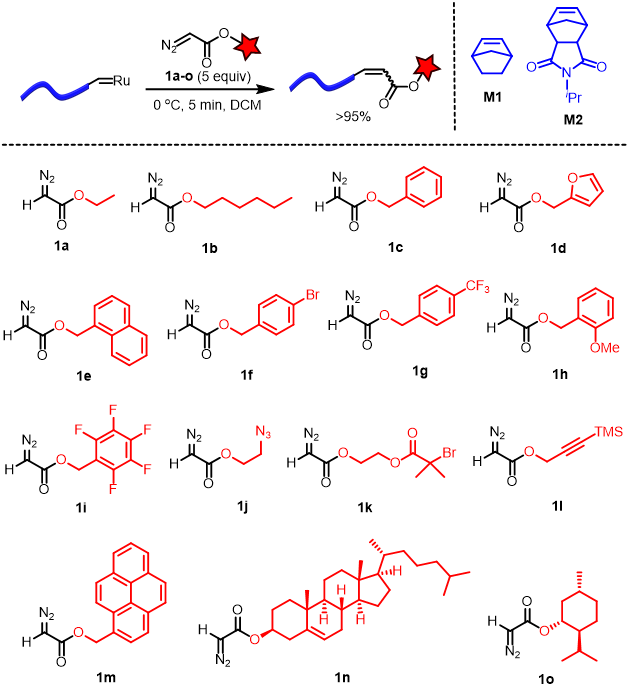

圖3

  原文鏈接：https://pubs.acs.org/doi/abs/10.1021/acs.macromol.2c01402
