以凝膠和彈性體為代表的軟材料已被廣泛研究應用于多個領域，典型例子包括粘接劑、涂層、光學器件、離電器件、軟體機器人等。諸多應用要求軟材料在單調載荷下保持強韌性，在循環載荷下保持抗疲勞性。經過近些年的研究，軟材料的斷裂韌性已經能夠提升幾個數量級，但其疲勞閾值卻幾乎不受影響。這是因為軟材料的斷裂韌性可通過引入體相耗散來提升（圖1A），但疲勞閾值卻通常只依賴于破壞裂紋尖端的一層聚合物鏈所需能量（圖1B）。這給科研工作者提出一個挑戰：如何同時提高軟材料的斷裂韌性和疲勞閾值？
近日，浙江大學曲紹興教授團隊針對此問題提出了裂紋尖端軟化的策略（Crack Tip Softening, CTS），可同時提升單網絡聚合物的斷裂韌性與疲勞閾值（圖1C）。在這一策略中，裂紋尖端部分可受外場刺激軟化。這樣，在單調或循環載荷下，軟化的裂尖發生鈍化，緩解了應力集中。此外，軟化的裂紋尖端具有更好的彈性，可以為體相材料提供彈性屏蔽，進而有效抵抗裂紋擴展。
研究人員將CTS的提升效果歸功于緩解應力集中和引入彈性屏蔽。在CTS試件中，裂紋尖端變軟變韌。軟的裂紋尖端在外載下鈍化，將應力分散于大部分材料中；韌的裂紋尖端材料提高了裂紋擴展阻力。即裂紋擴展阻力與驅動力之間的壁壘增大。此外，軟化的裂紋尖端由于短鏈的破壞，聚合物網絡更趨近于完美，具有更好的彈性（圖5A）。在外力作用下，彈性材料不會發生疲勞。換句話說，軟化的裂尖區域在循環載荷下為體相材料提供了彈性屏蔽。當循環載荷增加，長聚合物鏈充當彈性耗散體，沿著整條鏈釋放能量，進一步提高疲勞閾值。

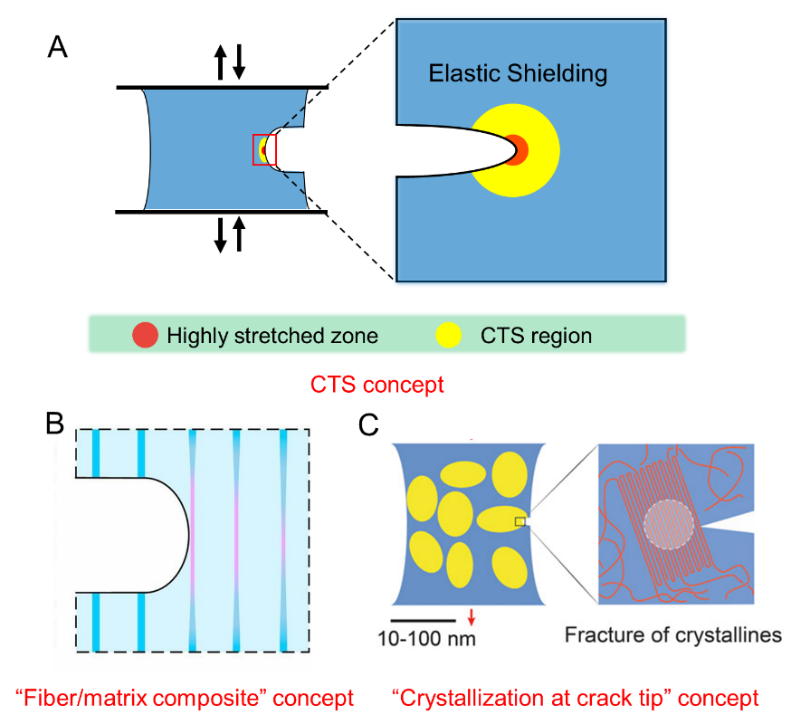

目前文獻中有兩個主流方案可以同時提高聚合物網絡的韌性和閾值。一種是纖維/基質復合材料策略（圖5B），另一種是裂紋尖端結晶策略 (圖5C)。研究人員討論了CTS策略與這兩個方案的本質區別：首先，已有的兩個方案均使用硬質相來提升材料的斷裂韌性和疲勞閾值，但CTS策略采用的以柔克剛的軟質相。此外，已有的方案更注重于指導材料的前端設計，但CTS策略更注重于指導材料的后端應用。從這個角度講，CTS策略在落地性和應用方面具有優勢。
尤其需要指出的是，CTS策略適用于眾多材料體系、幾何奇異區域和外部載荷。事實上，大多數聚合物網絡都是不完美的。短鏈和長鏈在網絡中共存。裂紋尖端的短鏈總是可以被外部載荷破壞，以實現軟化。CTS策略可以應用于應力集中區域，而不一定是裂紋尖端。例如，可以軟化缺口、孔、凹槽和軟/硬邊界，增強結構強韌性。在實踐中，可以使用諸如機械載荷或熱等其他刺激來獲得CTS樣品。這些材料、幾何形狀和載荷等方面值得進一步研究。
原文鏈接：https://www.pnas.org/doi/10.1073/pnas.2217781120
- 大連理工大學劉田教授連發 Nat. Commun./CRPS: 一種用于實時監測軟材料、活組織應力分布的定制化、可視化平臺 2025-02-10
- 西安交大徐光魁教授課題組: 細胞冪律流變學中局部應力松弛行為的特征頻率 2025-01-26
- 華南理工章圓方/青島理工朱曉陽 Prog. Mater. Sci. 綜述：電熱激活軟材料 - 機理、方法與應用 2024-12-06
- 西安交大賈坤課題組 Macromolecules：溫度對環氧Vitrimer斷裂韌性的影響 2025-01-14
- 鄭州大學申長雨院士、劉春太教授團隊《Adv. Sci.》：表面改性的超枝化二氧化硅用于制備低遲滯超快響應的柔性可穿戴應變傳感器 2023-07-04
- 西安交大王鐵軍教授、盧同慶教授團隊《ACS AMI》：納米纖維“可逆”取向同時提升水凝膠韌性及疲勞門檻值 2022-10-30
- 臥龍崗大學蔣臻博士/ Geoffrey Spinks教授 AM：兼具抗撕裂能力、類似皮膚低模量、低溫驅動的高性能柔性執行器 2024-05-02
