私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近年來，可穿戴應變傳感器作為一種將應變轉換為電信號的電子器件，在人體運動監測、健康管理和人機交互等領域得到廣泛關注。有機水凝膠纖維不僅具有傳統水凝膠柔軟、高彈、生物相容性好的優點，同時具有在極端環境下穩定運行的特點，在可穿戴應變傳感器領域展現出了一定的應用前景。然而，因有機水凝膠中離子均勻分布的特點，在小形變和低溫下具有不理想的傳感檢測性能，這極大地阻礙了其在實際中的應用。

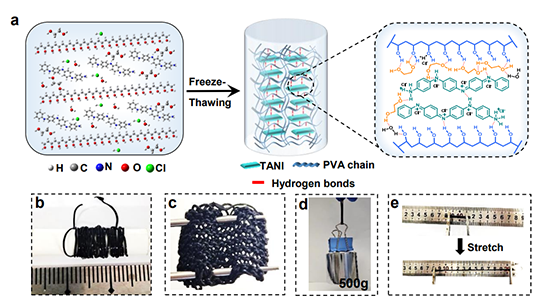

圖1有機水凝膠纖維制備工藝示意圖、纖維成品展示

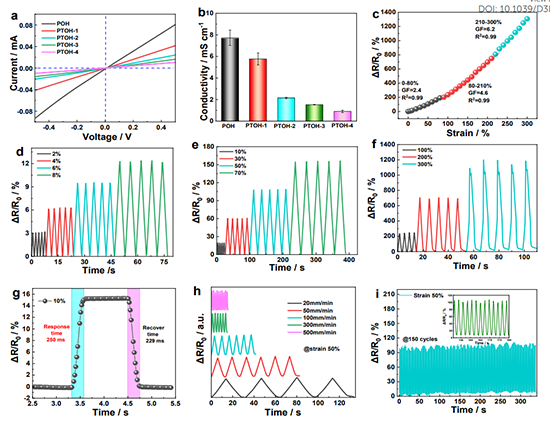

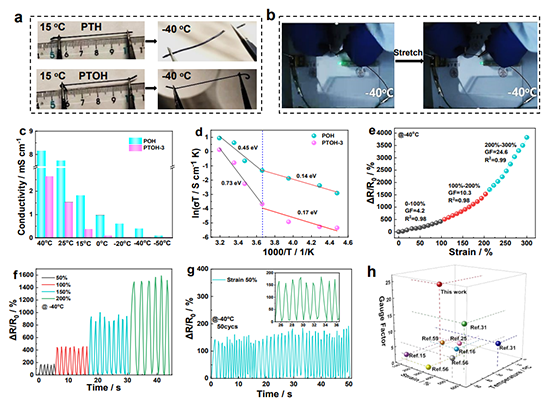

  針對以上問題，近日，東華大學材料科學與工程學院、纖維材料改性國家重點實驗室廖耀祖/呂偉課題組在國際知名期刊Materials Horizons發表題為“Competitive proton-trapping strategy enhanced anti-freezing organohydrogel fibers for high-strain-sensitivity wearable sensors”的研究論文(DOI: 10.1039/D3MH00459G)。該研究設計了一種競爭性質子捕獲策略，通過簡單的一步凍融過程，采用苯胺四聚體（TANI，一類具有聚苯胺最短活性結構單元且溶液可加工的剛性低聚物）作為競爭性的質子捕獲劑，與柔性聚乙烯醇（PVA）物理交聯，構筑了一類新型高性能可穿戴應變傳感器的防凍有機水凝膠纖維（PTOH）。得益于不均勻分布的電荷載流子、增加了的質子傳遞活化能和易斷裂的質子遷移路徑，所制備的PTOH纖維在-40℃下表現出優異的傳感性能，在200-300%的應變下應變系數高達24.6。此外，TANI和PVA鏈之間氫鍵的存在賦予了PTOH高的拉伸強度（1.96 MPa）和韌性（8.0 MJ m^-3）。因此，由PTOH纖維和針織紡織品制成的應變傳感器可以快速靈敏地監測人體運動，證明了其作為可穿戴防凍各向異性應變傳感器的潛力。

  原位鏈接：https://doi.org/10.1039/D3MH00459G
