私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  有機室溫磷光（RTP）材料在光電器件和生物醫學領域有廣泛的應用。近年來報道的一些不含有任何p共軛結構，而僅含有雜原子和/或不飽和鍵的非傳統發光化合物（NTLs）也具有RTP發射。然而，大多數NTLs的RTP發射集中在藍綠光區，制備具有黃色和更加紅移RTP的NTLs尤其是無定形聚合物NTLs仍然是一個巨大的挑戰。

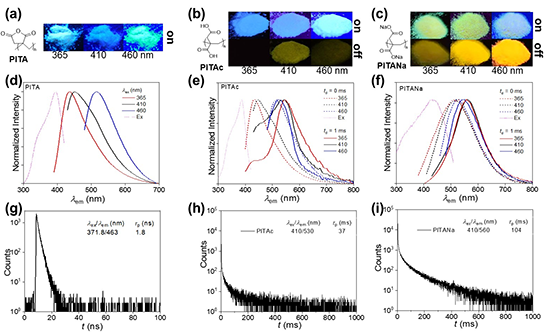

圖1. （a-c）PITA（a）、PITAc（b）和PITANa（c）的結構式和在不同波長光照射下或熄滅后的照片。（d-f）PITA（d）、PITAc（e）和PITANa（f）的激發（點線）、瞬時發射（虛線）和延遲發射（實線）光譜。（g-i）PITA（g）、PITAc（h）和PITANa（i）的壽命衰減曲線。

  PITA、PITAc和PITANa均具有激發波長依賴的瞬時發射。在365 nm紫外光照射下，PITA和PITAc發藍光，而PITANa發黃光（圖1a-c）。三者的最大激發波長（）從PITA和PITAc的約390 nm紅移到PITANa的428 nm；最大發射波長（）也從PITA和PITAc的440 nm紅移到PITANa的529 nm。

  PITA在室溫下無延遲發射（圖1d），而PITAc在410 nm的照射停止后發黃光，在540 nm左右，最大壽命達到37 ms（圖1b，e，h）；而PITANa表現出更強的紅移延遲發射，在410 nm光激發下為560 nm，壽命為104 ms（圖1c, f, i）。

  PITA、PITAc和PITANa三種分子二聚體的最高被占據分子軌道（HOMO）和最低未被占據分子軌道（LUMO）的電子云分別位于分子的兩個重復單元上（圖2a），證明分子內存在空間共軛（TSC）作用。從PITA到PITAc再到PITANa，第一激發單重態（S₁）和第一激發三重態（T₁）的能級依次降低；S₁和T₁之間的能級差逐漸減小；自旋軌道耦合（SOC）常數(x_S1-T1）增加（圖2b）；激發態電子更容易從S₁到T₁發生系間竄越。PITA、PITAc和PITANa四聚體的優化構象如圖2c所示。與PITA相比，PITAc中相鄰羧基上的氧原子間距由于氫鍵而減小；PITANa中氧原子間距因離子鍵的存在進一步縮短。改變水溶液的pH值將PITAc逐漸轉化為PITANa，聚合物的磷光發射隨著pH值的增加而逐漸紅移（圖2d），進一步證明基團間相互增強能夠導致發射紅移。

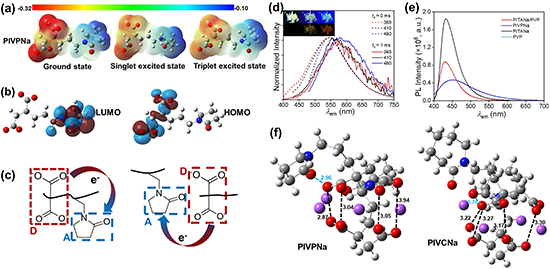

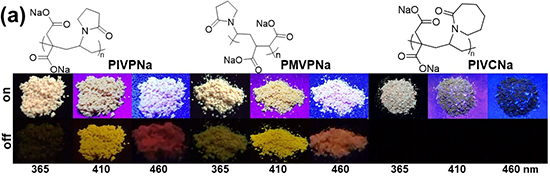

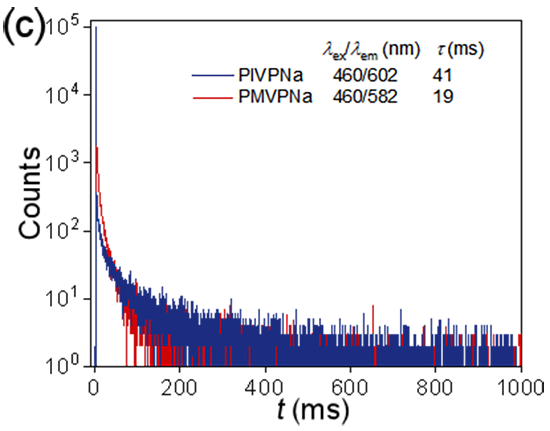

  PIVPNa二聚體在基態和第一激發態的靜電勢分布如圖4a。基態負電荷位于羧酸根，正電荷主要分布在吡咯烷酮環；而在單重態和三重態第一激發態中，羧酸根與吡咯烷酮之間的電勢差減小。此外，PIVPNa的HOMO和LUMO軌道也分別位于羧酸根和吡咯烷酮環上（圖4b）。這些結果表明，羧酸根和吡咯烷酮環分別作為電子供體和受體，形成電子D-A結構（圖4c），即非芳香性D-A（nDA）結構。nDA結構促進了在激發過程中從羧酸基團到吡咯烷酮基團的空間電荷轉移（TSCT），導致PIVPNa的紅移發射。

  論文鏈接：https://doi.org/10.1002/adom.202300715
