真人一对一直播,国产精品久久久久永久免费看,女女互摸吃奶互慰视频免费

北化蔣妮/甘志華教授團隊 Macromolecules：三嵌段共聚物PCL-b-PA6-b-PCL的獨特球晶形貌和片晶堆積

2023-08-14 來源：高分子科技

嵌段共聚物往往具有獨特的相互作用和自組裝結構，可用于制造光電器件或平板印刷模板。特別是對于雙結晶嵌段共聚物，其微相分離和結晶行為更為復雜，調控結晶條件對于控制共聚物晶體形貌起著至關重要的作用。因此，研究嵌段共聚物結晶行為、晶體形貌和片晶堆積之間的關系具有重要的理論意義和工業價值。

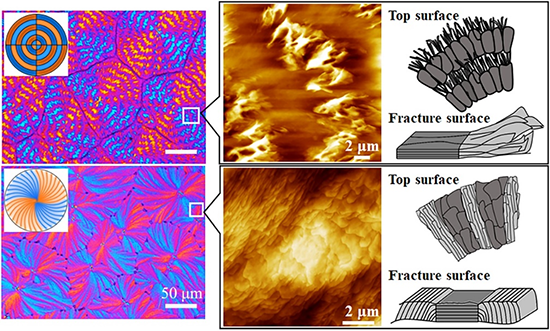

圖1 三嵌段共聚物不同球晶形貌及其片晶堆積示意圖。

近期，北京化工大學蔣妮/甘志華教授團隊發現特定組成的三嵌段共聚物PCL-b-PA6-b-PCL經不同溫度等溫結晶后，顯示出了獨特的球晶形貌，如具有彎曲形貌的球晶、環帶球晶以及兼具兩種特征的復合球晶（圖2），因此詳細研究了上述球晶的形成原因、形成條件、片晶取向和堆積方式，并發現了球晶中一種少見的片晶堆積形式。

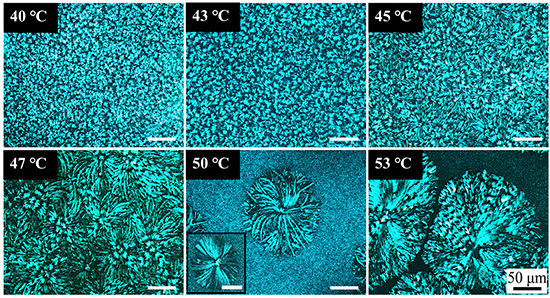

圖2 三嵌段共聚物PA6-PCL-1:6.2經過不同溫度等溫后的POM形貌。

結合DSC和原位FTIR，發現只有當PA6與PCL同時結晶時，具有彎曲形貌的球晶才會形成（圖3）；反之，當PA6不結晶或預先結晶完全時，PCL結晶形成環帶球晶（圖4）。進而觀察了多種球晶內部片晶的取向和排列方式。通過SEM和AFM觀察球晶表面，發現彎曲形貌球晶由flat-on片晶和傾斜flat-on片晶沿切向交替排列而成，環帶球晶中由flat-on和edge-on片晶沿徑向交替排列（圖5和圖6），這種片晶不同的堆積方式可能是由PCL結晶過程中PA6嵌段鏈折疊與否導致的不同內應力引起的。此外，彎曲形貌球晶斷面經刻蝕后，暴露出兩種取向的片晶聚集體，分別與基底平行或呈一定角度傾斜（圖7）。值得注意的是，兩種不同取向片晶的降解速率不同，傾斜flat-on片晶的降解速率快于flat-on片晶。這項工作有利于拓寬我們對球晶內部不同的片晶堆積機理的認識。

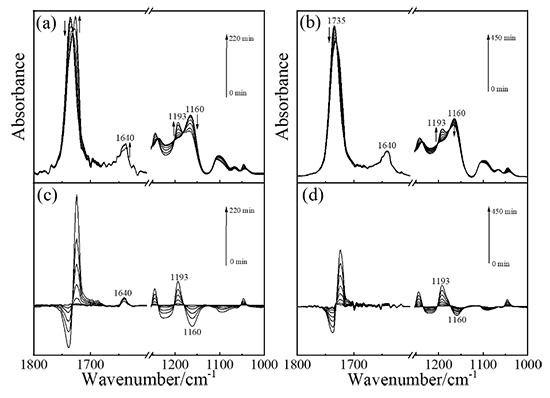

圖3 PA6-PCL-1:6.2 在50 °C等溫結晶(a，c)和熔體淬火后，經70℃退火5 min后在50 ℃等溫結晶(b，d)的實時FTIR光譜。

圖4 三嵌段共聚物PA6-PCL-1:6.2中PA6嵌段在不同溫度下冷結晶后PCL嵌段在50℃等溫結晶后的球晶形貌。

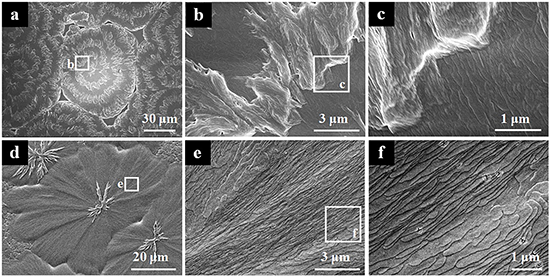

圖5 環帶球晶和彎曲形貌球晶表面的SEM圖片。

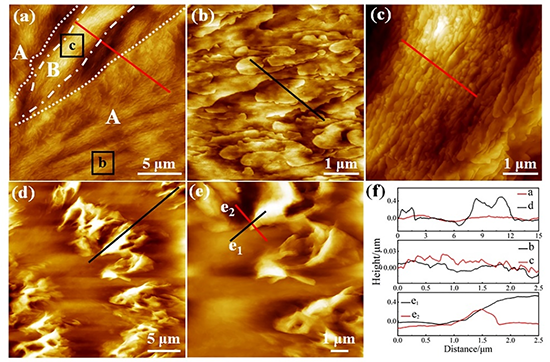

圖6 環帶球晶和彎曲形貌球晶表面的AFM圖片和高度曲線。

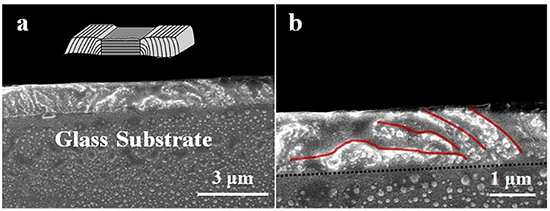

圖7 具有彎曲形貌球晶斷面的SEM圖片。

該工作以“Rare Lamellar Assembly Mechanism on Special Spherulites of Poly(ε-caprolactone)-b-polyamide 6-b-Poly(ε-caprolactone)”為題發表在《Macromolecules》上。文章第一作者是北京化工大學博士研究生竇媛媛，蔣妮副教授和甘志華教授為本文通訊作者。該研究得到了國家自然科學基金和北京市自然科學基金的支持。

原文鏈接：https://doi.org/10.1021/acs.macromol.3c00861

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
