私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  可降解聚酯因其在自然環境中能夠分解，具有降低生態環境負面影響的優勢，近年來受到廣泛關注。不同應用場景對材料的降解速率有著不同的需求，例如醫療器械通常要求較慢的降解速率，以保證其在體內的穩定性；而一次性包裝材料則更適合采用降解速率較快的材料，以實現快速降解。為了滿足多樣化的應用需求，通過制備共聚酯并調控共聚單元的種類與比例，可以有效調節無規共聚酯的多種性能，包括降解性能、熱性能（如熔融溫度T_m和結晶溫度T_c）以及機械性能等。

  在無規共聚酯中，共聚單元的結晶能力對材料性能具有重要影響。一般而言，由可結晶單元組成的無規共聚酯體系較難形成共結晶結構，只有當共聚單元之間結構高度相似時，才可能形成共結晶。根據目前的研究，共結晶行為主要分為兩類：異質同晶（isomorphism）和異質同二晶（isodimorphism）。在異質同晶體系中，共聚物晶體僅呈現單一晶型，兩種單體可在任意比例下共同進入同一晶格中，其晶胞參數、T_m和T_c通常與共聚單元的摩爾分數呈線性關系。而在異質同二晶體系中，當某一共聚單元的結晶能力占主導地位時，另一單元可以以部分插入的方式進入晶體結構中。該類體系的T_m和T_c會隨第二單元含量的增加而逐漸降低，最終在主導晶型發生轉變時達到一個最低點，即所謂的“偽共晶溫度”。近年來，隨著對可降解聚酯共聚行為研究的深入，學界開始重新審視某些傳統體系的結晶機制。例如，聚（己內酯-co-十五內酯）這一典型的可降解共聚酯體系，長期以來被認為呈現異質同晶行為。

  近期，西班牙巴斯克大學Alejando J. Müller教授與北京師范大學朱曉夏教授團隊王考進合作，系統研究了聚（己內酯-co-十五內酯）的共結晶行為。作者采用脂肪酶催化合成的方法，成功制備了10種具有不同組成比例的無規共聚物（PCL_xPPDL_y）。令人驚訝的是，研究發現當己內酯（CL）含量為88%時，體系出現了一個偽共晶溫度（圖1），這是判斷共聚物是否屬于異質同二晶的重要依據之一。這一結果表明該體系展現出異質同二晶特征，為進一步理解可降解共聚酯的結晶行為提供了新的證據。

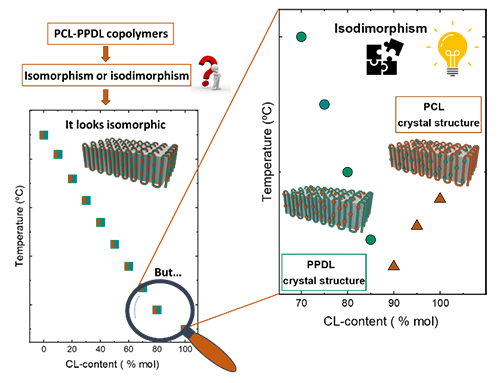

圖1. PCL_xPPDL_y的共結晶行為

  作者首先利用差示掃描量熱（DSC）對不同組分的PCL_xPPDL_y進行了非等溫測試。結果顯示，所有組分的共聚物均表現出單一的結晶峰和熔融峰（圖2a和2b）。當己內酯單元的摩爾分數低于83%時，其T_m和T_c與己內酯的摩爾組分呈線性關系。然而，當摩爾分數超過83%時，這種線性關系不再成立（圖2c）。除此以外，結晶焓（ΔH_c）、熔融焓（ΔH_m）和結晶度（X_c）在己內酯共聚單元為88%時呈現一個最低點（圖2d）。以上結果初步表明PCL_xPPDL_y的共結晶屬于異質同二晶。

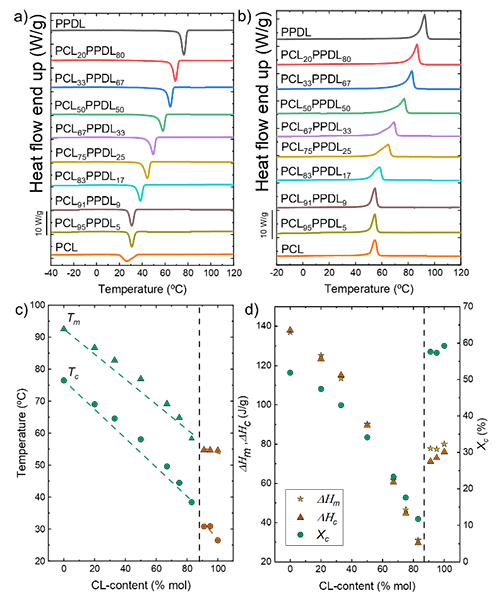

圖2. PCL_xPPDL_y的(a)加熱和(b)冷卻DSC曲線及其(c)結晶溫度T_c、熔融溫度T_m,(d)熔融焓ΔH_m、結晶焓ΔH_c以及結晶度X_c與共聚單元摩爾組分的關系。

  為進一步驗證PCL_xPPDL_y的異質同二晶行為，作者還利用X射線技術對其進行了表征。結果顯示，晶面間距（d-spacing）隨己內酯單元含量的增加而逐漸增大，并在偽共晶點處出現拐點（圖3a），表明了該點兩側晶胞結構的不同。晶胞尺寸的變化反映出主導晶型的轉變，進一步佐證了該體系的異質同二晶特性。此外，長周期（long period）和片晶厚度（lamellar thickness）隨己內酯共聚單元含量的變化也呈現出一個拐點（圖3b和3c），進一步印證了該共聚物的異質同二晶行為。

圖3. (a) PCL_xPPDL_y的廣角X射線衍射峰曲線，(b)晶面間距隨共聚單元組成的變化，(c)長周期以及(d)片晶厚度與共聚組分的關系。

  綜上所述，本研究通過合成一系列組分的PCL_xPPDL_y無規共聚物，并開展系統的結構與熱性能表征，明確揭示了其共結晶行為屬于異質同二晶，而非此前學界普遍認為的異質同晶。該研究成果以題為“The hidden isodimorphic crystallization of poly(?-caprolactone-ran-ω-pentadecalactone) copolymers”發表在Biomacromolecules期刊上，通訊作者為巴斯克大學Müller教授、Ricardo A. Pérez-Camargo博士以及北京師范大學朱曉夏教授團隊的王考進。北京師范大學賈永光研究員和巴斯克大學史云祥博士生亦為本文做了重要貢獻。

  原文鏈接：https://pubs.acs.org/doi/10.1021/acs.biomac.5c00075
