内射老阿姨1区2区3区4区,久久人人爽人人爽人人片AV麻烦 ,日韩av无码一区二区三区不卡

上海交大林秋寧/朱麟勇課題組《Nat. Mater.》：水凝膠技術(shù)突破 - 高強(qiáng)韌水凝膠材料唾手可得

2023-08-22 來(lái)源：高分子科技

水凝膠材料在生物醫(yī)學(xué)領(lǐng)域展現(xiàn)了廣闊的應(yīng)用前景，成為當(dāng)前最受關(guān)注的生物材料。力學(xué)性能是材料的應(yīng)用前提，然而水凝膠材料天生質(zhì)弱，強(qiáng)度低、韌性差，成為限制其應(yīng)用的瓶頸難題。多年來(lái)，國(guó)內(nèi)外研究人員傾注大量的時(shí)間與精力，致力于攻克這一難題。可以說(shuō)，在水凝膠領(lǐng)域，掌握了解決力學(xué)難題的核心技術(shù)，就擁有了開(kāi)啟應(yīng)用之門的鑰匙。特別是近幾年，伴隨著產(chǎn)業(yè)界對(duì)水凝膠材料的青睞，相關(guān)技術(shù)的臨床轉(zhuǎn)化儼然已進(jìn)入白熱化競(jìng)爭(zhēng)階段。然而時(shí)至今日，這一問(wèn)題始終沒(méi)有得到有效解決。盡管當(dāng)前已有多種提升水凝膠力學(xué)性能的方法，例如雙網(wǎng)絡(luò)策略以及基于聚乙烯醇的結(jié)構(gòu)優(yōu)化策略，但這些方法無(wú)一例外涉及冗長(zhǎng)制備流程或苛刻制備條件，限制了其臨床轉(zhuǎn)化應(yīng)用。

為了攻克上述難題，上海交通大學(xué)林秋寧研究員/朱麟勇教授課題組提出一種全新的、廣泛適用的水凝膠交聯(lián)技術(shù)。基于該技術(shù)，常規(guī)的水溶性高分子如聚乙二醇、聚丙烯酰胺、聚丙烯酸、多糖等，僅需數(shù)秒光照即可形成既強(qiáng)（15.3 MPa）又韌（138.0 MJ m^-3）的水凝膠材料，幾乎顛覆了水凝膠的制備與力學(xué)屬性。更驚人的是，該水凝膠材料能夠循環(huán)拉伸超過(guò)10萬(wàn)次，展示了無(wú)與倫比的回彈性與耐疲勞性，完全能夠與非水體系的彈性體材料如橡膠、聚氨酯等相媲美。該技術(shù)的提出，意味著高強(qiáng)韌水凝膠材料的制備將從此變得輕而易舉，賦予水凝膠生物醫(yī)用廣闊的想象空間。基于該技術(shù)突破，原本無(wú)法加工的高精密、復(fù)雜水凝膠器件（如支架、血管等），現(xiàn)皆可通過(guò)光投影3D打印進(jìn)行加工制造。相關(guān)成果以“Rapid fabrication of physically robust hydrogels”為題發(fā)表于Nature Materials。第一作者為上海交通大學(xué)鮑丙坤博士、曾慶梅博士、李凱博士，以及華東理工大學(xué)溫建鋒教授，通訊作者為上海交通大學(xué)林秋寧研究員和朱麟勇教授。該工作得到華東理工大學(xué)涂善東院士團(tuán)隊(duì)在模擬計(jì)算、浙江大學(xué)賀永教授團(tuán)隊(duì)在3D打印方面的支持與幫助。以聚乙二醇和透明質(zhì)酸構(gòu)筑的水凝膠為例，作者對(duì)該技術(shù)背后全新的“光偶聯(lián)反應(yīng)”原理進(jìn)行了實(shí)驗(yàn)論證。在此過(guò)程中作者發(fā)現(xiàn)，該水凝膠形成了獨(dú)特的微觀結(jié)構(gòu)：呈現(xiàn)力學(xué)有利的微觀相分離；其中，聚乙二醇形成連續(xù)相，模量較低，透明質(zhì)酸聚合形成分散相，模量較高；兩相通過(guò)“光偶聯(lián)反應(yīng)”建立牢固界面，實(shí)現(xiàn)兩相完整一體化。有趣的是，該微觀結(jié)構(gòu)無(wú)需人為精心設(shè)計(jì)或小心調(diào)控，在光照下數(shù)秒內(nèi)即可自發(fā)形成。正是因?yàn)榇耍z的凝膠化過(guò)程異常快速且條件溫和，具備臨床易操作屬性、契合生物安全性要求，從而奠定了該技術(shù)臨床轉(zhuǎn)化應(yīng)用的基礎(chǔ)。

圖1 水凝膠技術(shù)的交聯(lián)反應(yīng)原理

該技術(shù)的一個(gè)優(yōu)勢(shì)在于，構(gòu)筑的水凝膠材料不僅力學(xué)性能出色，而且其性能參數(shù)在很大范圍內(nèi)可按需調(diào)節(jié)。例如，選擇合適配比，水凝膠材料展現(xiàn)優(yōu)異的拉伸能力，能夠拉伸屈服至原始長(zhǎng)度的28倍。此時(shí)，水凝膠材料的韌性高達(dá)138.0 MJ m^-3，比高韌性水凝膠材料的代表——雙網(wǎng)絡(luò)水凝膠——高出近一個(gè)數(shù)量級(jí)。如此高的韌性表現(xiàn)，甚至超越大多數(shù)金屬與非金屬材料，如高強(qiáng)度鋼、尼龍、合成橡膠以及木材等，可以與蛛絲比肩。當(dāng)配比改變，水凝膠亦可轉(zhuǎn)變?yōu)椴磺母邚?qiáng)度材料，強(qiáng)度高達(dá)15.3 MPa。該強(qiáng)度代表已報(bào)道共價(jià)網(wǎng)絡(luò)水凝膠的最高水平。值得注意的是，無(wú)論在哪種配比下，該技術(shù)制備的水凝膠都能夠兼顧強(qiáng)度與韌性性能，克服材料“強(qiáng)韌互斥”的普遍矛盾。

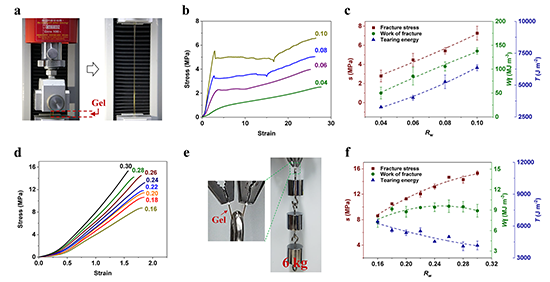

圖2 水凝膠材料的力學(xué)性能

為了闡明強(qiáng)/韌水凝膠設(shè)計(jì)的關(guān)鍵，從而形成普適性構(gòu)筑方法，作者系統(tǒng)研究了水凝膠微觀結(jié)構(gòu)與力學(xué)性能之間的“構(gòu)效關(guān)系”。通過(guò)水凝膠拉伸前后微觀結(jié)構(gòu)的對(duì)比與分析，作者發(fā)現(xiàn)了強(qiáng)韌水凝膠設(shè)計(jì)的決定性因素：兩相界面。只有界面夠強(qiáng)，分散相在受力過(guò)程中才能發(fā)生有效、充分的破裂，從而消耗足夠多能量，賦予材料高韌性。有限元模擬計(jì)算的結(jié)果表明，材料在受力過(guò)程中，應(yīng)力更容易在兩相界面處集中。同樣的道理，界面越強(qiáng)，能夠支撐的集中應(yīng)力越高，材料的強(qiáng)度就越高。作者進(jìn)一步設(shè)計(jì)實(shí)驗(yàn)，減弱界面強(qiáng)度，“反向”證明界面在高強(qiáng)韌水凝膠設(shè)計(jì)中的決定性作用。考慮已報(bào)道的納米復(fù)合水凝膠雖具備相分離結(jié)構(gòu)，但無(wú)牢靠界面支撐，論文結(jié)論有望啟示解決該類水凝膠力學(xué)問(wèn)題的新方向。

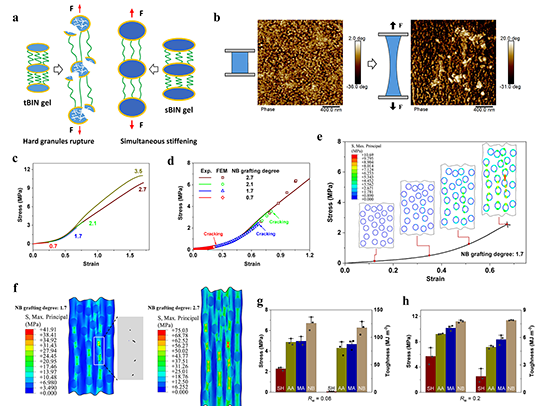

圖3水凝膠材料微觀結(jié)構(gòu)與力學(xué)性能的關(guān)聯(lián)性

最后，作者從水凝膠的制備時(shí)間、力學(xué)性能兩個(gè)方面對(duì)新技術(shù)與現(xiàn)有水凝膠技術(shù)進(jìn)行對(duì)比，展示新技術(shù)在水凝膠制備與力學(xué)性能方面無(wú)與倫比的綜合優(yōu)勢(shì)。典型地，這些技術(shù)優(yōu)勢(shì)能夠改變當(dāng)前水凝膠3D打印現(xiàn)狀，賦予打印器件更高的結(jié)構(gòu)復(fù)雜性以及更高的打印精度。另外值得強(qiáng)調(diào)的是，除了水凝膠材料，該技術(shù)涉及的交聯(lián)原理同樣適用于非水材料體系，例如丙烯酸酯彈性體，在材料制備以及力學(xué)性能提升方面展現(xiàn)可移植的技術(shù)優(yōu)勢(shì)。

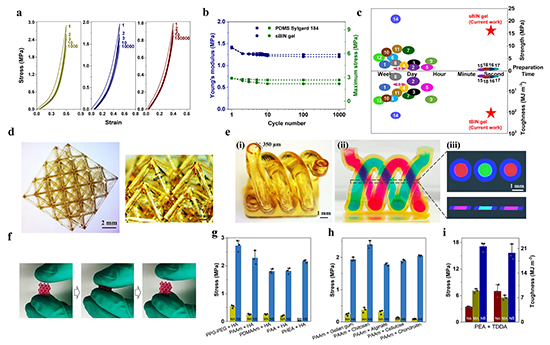

圖4水凝膠技術(shù)的優(yōu)勢(shì)與典型應(yīng)用

值得一提的是，上海交通大學(xué)林秋寧研究員/朱麟勇教授團(tuán)隊(duì)就本論文提出的“光偶聯(lián)反應(yīng)”原創(chuàng)凝膠技術(shù)進(jìn)行了完整的知識(shí)產(chǎn)權(quán)布局，從原料、制備、配方、產(chǎn)品及其臨床應(yīng)用進(jìn)行全面保護(hù)，截止目前，共申請(qǐng)中國(guó)、PCT、美國(guó)、歐洲和日本等發(fā)明專利20項(xiàng)，已授權(quán)中國(guó)發(fā)明專利10項(xiàng)、美國(guó)發(fā)明專利3項(xiàng)、日本發(fā)明專利1項(xiàng)。基于此，團(tuán)隊(duì)開(kāi)發(fā)了多款水凝膠墨水，可廣泛應(yīng)用于數(shù)字光處理（DLP）、擠出式等3D打印技術(shù)，用于加工制造高精度、復(fù)雜形狀的水凝膠結(jié)構(gòu)。同時(shí)，團(tuán)隊(duì)就該技術(shù)進(jìn)行臨床轉(zhuǎn)化，當(dāng)前已完成產(chǎn)品的工程化、安全性驗(yàn)證以及注冊(cè)檢驗(yàn)，定型了兩款光固化醫(yī)用膠產(chǎn)品，分別完成了多中心臨床試驗(yàn)，并提交1項(xiàng)創(chuàng)新醫(yī)療器械申請(qǐng)。技術(shù)臨床轉(zhuǎn)化所依托的醫(yī)療科技公司已完成A輪融資。

原文鏈接：https://www.nature.com/articles/s41563-023-01648-4

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠(chéng)邀關(guān)注高分子科技
