深圳大學黃思雅課題組 AFM：受蜘蛛絲啟發的具有應變強化、高阻尼和超收縮性能的非均相超分子網絡
2023-08-23 來源：高分子科技
為了適應復雜多變的環境，自然生物進化出了豐富的自適應力學行為，如應變增強、高阻尼和在自然環境條件下的響應驅動特性。具有自適應力學特性的先進智能材料在生物醫學領域和仿生設計中具有巨大的應用前景。然而，設計并制備具有多種自適應力學特性的智能材料仍然面臨著巨大挑戰。深圳大學黃思雅研究員課題組以蜘蛛絲的分子化學和結構為靈感，通過蒸發誘導氫鍵大分子自組裝，構建了一種具有多種自適應性的異質結構超分子網絡。
圖1. 蜘蛛絲a)及超分子網絡b)的分子結構示意圖。

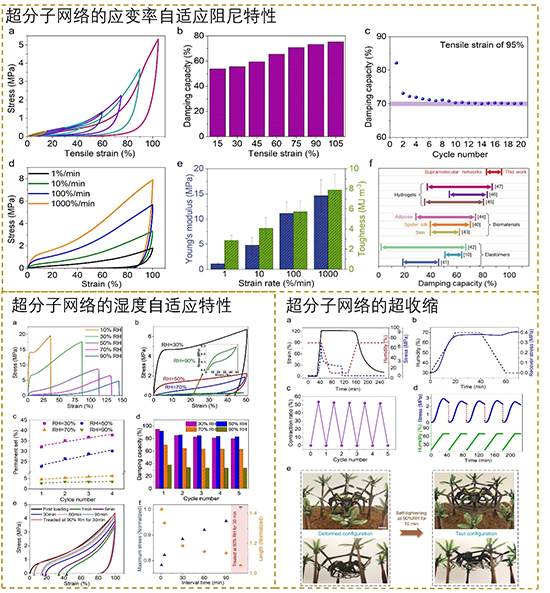

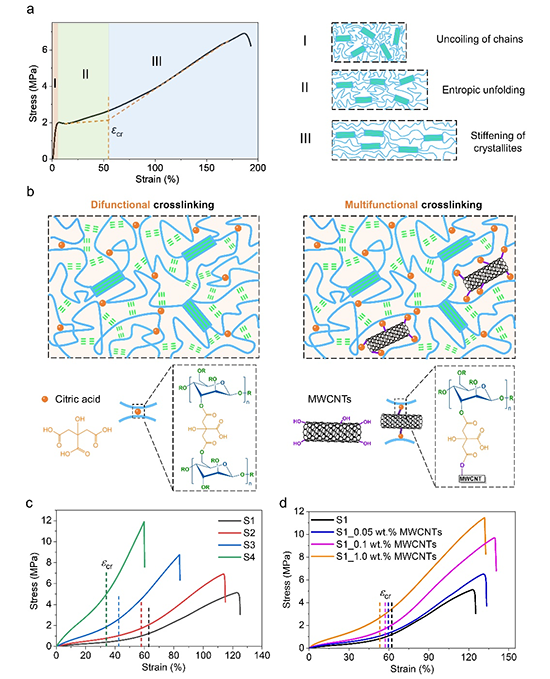

圖3. 超分子網絡在寬范圍應變速率和濕度變化下的自適應力學特性、高阻尼和超收縮行為。
原文鏈接：https://doi.org/10.1002/adfm.202306071
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 復旦大學徐凡教授團隊 Nat. Comput. Sci. 封面：手性扭轉力學解碼沙漠植物生存策略 2025-05-10
- 芬蘭坦佩雷大學郭洪爽博士 Adv. Mater.: 探索集體行為 - 從智能材料到仿生設計 2025-05-04
- 韓國KAIST應鄔彬、寧波材料所朱錦 Macromolecules：紅海星啟發的水下自愈材料突破 2025-04-29
- 港中大（深圳）張祺課題組 Sci. Adv.：寬溫域裝甲凝膠實現阻尼與抗沖擊雙優性能? 2025-04-23
- 上海交大俞煒教授課題組 Angew：利用弱動態反應開發具有超高耗能的超支化類玻璃高分子 2024-04-26
- 浙工大鄭司雨/楊晉濤團隊 AEnM：基于粘彈性行為調控制備高阻尼、耐裂紋、可自修復的鋰硫電池兩性離子粘結劑 2024-02-29
- 東華大學朱美芳院士/南開大學劉遵峰教授/中國藥大周湘《Adv. Sci.》綜述：受蜘蛛絲啟發的人造纖維 2021-12-25
