浙江大學張興宏/張成建團隊 Macromolecules：無金屬催化二硫化碳與氧雜環丁烷交替共聚
2023-09-04 來源：高分子科技
二硫化碳（CS2）是一種常見、重要而又便宜的含硫溶劑，我國年產量達80萬噸，排放的CS2嚴重危害自然環境。將CS2轉化為有價值的含硫聚合物對環境和聚合物材料具有重要意義，CS2與環醚包括三元環氧化物和四元環醚的交替共聚是重要的途徑，但所得聚合物結構復雜，且產生了大量的副產物。
近期，浙江大學張成建副研究員和張興宏教授在《Macromolecules》上發表了題為“Metal-Free Alternating Copolymerization of CS2 and Oxetane”的文章。該課題組利用烷基硼和鎓鹽組簡單混合的有機雙組份催化體系，實現了CS2和氧雜環丁烷的交替共聚（圖1），首次得到了交替共聚的聚二硫代碳酸酯（圖2）。該共聚反應效率高，TOF為1103 h-1，沒有小分子副產物生成。所得共聚物是結晶性的，熔點為83℃（圖3a），拉伸強度為20.7±3.1MPa，斷裂伸長率為480±20%(圖3d)。泛函密度理論揭示了烷基硼活化氧雜環丁烷，并與增長鏈陰離子形成絡合物從而實現交替鏈增長的機制。

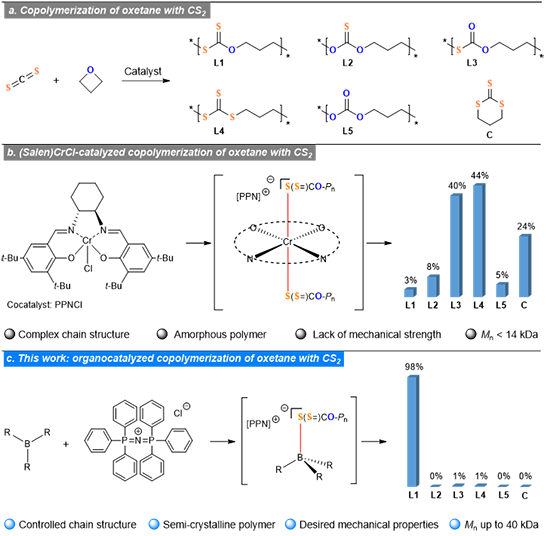

圖1 雙組份有機催化二硫化碳與氧雜環丁烷共聚（與傳統(salen)CrCl催化效果對比）。

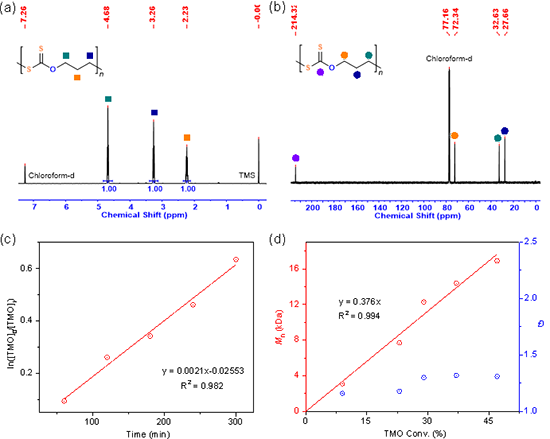

圖2 聚合物的核磁圖和動力學圖

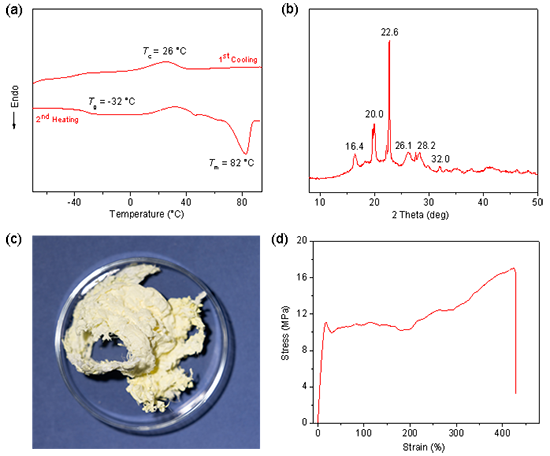

圖3 聚合物的DSC曲線、WAXD曲線、拉伸曲線和照片
此項工作由共同第一作者馮國飛、馮西敏和劉雄協力合作完成的。其中馮國飛和馮西敏完成了所有共聚實驗、樣品測試和性能表征的工作，劉雄完成了計算工作，支持了實驗結構。通訊作者分別為張成建副研究員和張興宏教授。所有作者感謝國家自然科學基金和浙江省科學技術廳的支持。
原文鏈接：https://doi.org/10.1021/acs.macromol.3c01300
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 沈化大李東翰、中科大陳昶樂等 Adv. Sci.：高含氟聚合物“一鍋法”連續反應-實現可自由基型光固化反應型高含氟低聚物高效合成 2025-05-30
- 青科大沈勇團隊 Angew：結晶 / 沉淀驅動δ-硫代戊內酯非平衡開環聚合制備具有優異阻隔性能的閉合循環聚硫酯材料 2025-05-14
- 深圳大學王澤凡、朱才鎮等 Macromolecules: 纏結與晶體內鏈傾斜角如何影響超高分子量聚乙烯單軸拉伸過程中的晶體取向 2025-04-14
- 長春應化所陶友華研究員課題組 Angew：差異性催化位點間的“拉鋸”實現高效高選擇性的開環共聚 2022-07-19
- 蘭州大學鄔金才教授課題組 Angew：手性位點輔助鏈末端控制的立體專一性手性環酯交替共聚 2024-11-04
- 汕頭大學張和鳳教授團隊 Macromolecules：通過構建D-A型簇實現馬來酰亞胺類非共軛聚合物的紅色熒光發射 2024-04-15
- 北京大學吳凱/劉婧團隊 Nat. Commun.：化學計量比調控的表面交替共聚 2024-01-26
