四川大學冉蓉/崔為《Adv. Sci.》：水致相分離制備抗溶脹凝膠用于水下粘合劑
2023-09-28 來源：高分子科技
與傳統的剛性設備相比，水凝膠柔性電子設備由于其靈活性和便攜性而受到了廣泛關注。然而，普通的水凝膠在水環境中面臨著體積溶脹和粘附失效的挑戰，限制了它們的實用性。作者提出了一種水誘導相分離策略來制備同時具有抗溶脹性和水下粘附性的水凝膠。與使用二元溶劑誘導均聚水凝膠發生相分離的傳統方法相反，該工作通過使用單一綠色溶劑：水，來誘導共聚水凝膠發生相分離，從而制備水下凝膠粘合劑。該策略的關鍵是共聚單體對水的不同親和力。
圖1. 水誘導相分離策略制備水下抗溶脹水凝膠粘合劑。
圖2. 從宏觀尺度到納米尺度對水凝膠進行結構分析。
圖3. 相分離水凝膠具有優異的抗溶脹能力。

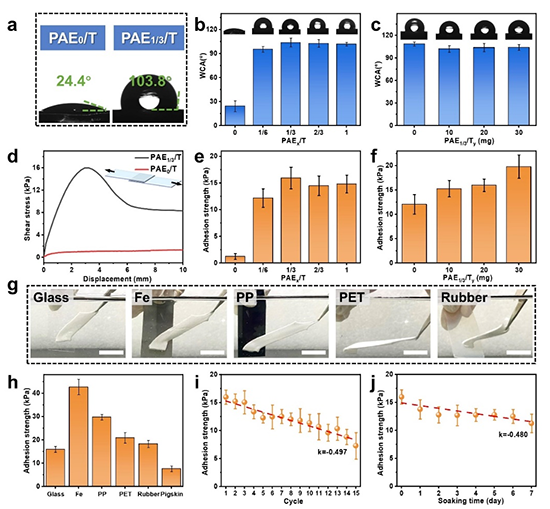

圖4. 相分離水凝膠具有優異的水下粘附能力。
圖5. 含MWVNT-COOH的相分離水凝膠的水下傳感應用。
圖6. 水下摩擦電納米發電機應用。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/advs.202304780
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 東華大學張青紅教授/侯成義副教授團隊 CEJ:用于水下動態生物電監測的防水及水下粘附的離子導電凝膠電極 2021-12-28
- 武培怡教授團隊《Adv. Mater.》：可水下通信的光學偽裝離子凝膠 2021-05-07
- 澳門大學李奕雯課題組 Sci. Adv.：同心冰模板法制備具有仿生環向纖維結構的強韌水凝膠 2025-06-25
- 合工大秦海利、從懷萍/中科大俞書宏 Adv. Mater.: 在超強韌水凝膠材料領域取得重要突破 2025-06-24
- 四川大學冉蓉、崔為 Adv. Mater.：基于本體共聚實現無溶劑制備強韌物理水凝膠 2025-06-23
