私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近年來，如何制備強韌水凝膠一直是水凝膠領域亟待解決的難題之一。近日，為了解決這一問題，不列顛哥倫比亞大學姜鋒團隊通過使用鹽析-取向-鎖定策略（SALT）構建了一種新型制備高強高韌水凝膠的方法（圖一）。通過簡單的SALT策略，原本拉伸強度只有10kPa的明膠水凝膠可以增強約1000倍到大于10MPa，同時也能保持原有的應變性能（圖2）。SAXS以及WAXS的研究結果顯示，水凝膠中豐富的物理作用聚集以及取向帶來的分子量各向異性分布是水凝膠能夠得到增強的主要原因（圖3）。最后，團隊講該SALT方法應用到了不同的水凝膠體系中，結果顯示該方法對于具有Hofmeister效應的水凝膠體系具有普適性，有望進一步用于未來制備其他新型強韌水凝膠（圖4）。

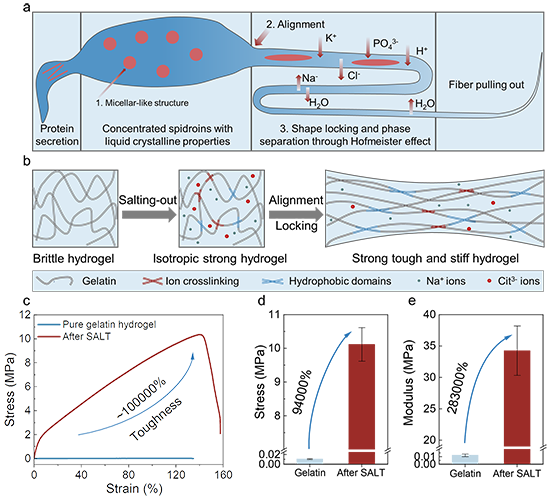

圖1：水凝膠的制備方法及機械性能對比

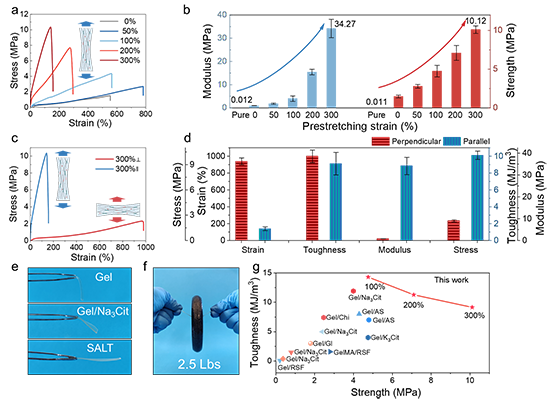

圖2：水凝膠的各向異性性能以及機械性能分析。

圖3：水凝膠的增強機理分析

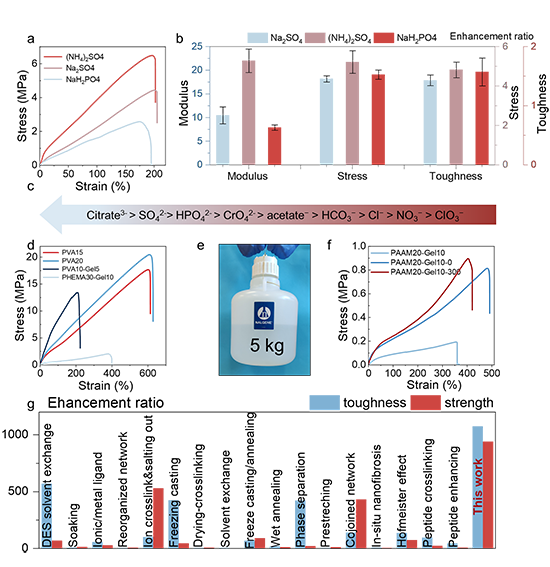

 圖4：SALT方法的普適性以及與其他方法進行的對比。

  總之，本文通過鹽析-取向-鎖定的方式成功了研發了一種新型的制備強韌水凝膠的方法，實現了明膠水凝膠從10kPa到10MPa的轉變。這為高強高韌水凝膠的發展拓寬了方向。

同時，此工作也是該團隊有關水凝膠的最新進展，近年來該團隊已在此領域發表過多篇重要工作。

  超拉伸纖維素水凝膠：

  Materials Today, 2024, just accepted. (10.1016/j.mattod.2024.02.007)

  纖維素基離子導體綜述，

  Chemical Reviews 2024，123 (15), 9204-9264

  糖析法制備水凝膠，

  Adv. Funct. Mater.2024, 2315184

  全纖維素基水凝膠膠黏劑，

  The Innovation Materials, 2024, 1 (3), 100040

  仿生環境響應性異質結構水凝膠,

  Mater. Horiz., 2023, 10, 2667-2676

  用于離子皮膚的高環境穩定性離子凝膠,

  Adv. Funct. Mater.2023, 33, 2209787

  界面工程制備的液態金屬水凝膠,

  Nano Energy 2022，99, 107374

  綠色方法制備纖維素基水凝膠，

  Adv. Funct. Mater.2022，32，2202533

  納米纖維素本征性能對于水凝膠性質的提高

  Adv. Funct. Mater.2020, 30, 200343

  全文鏈接: Sun X, Mao Y, Yu Z, et al. A Biomimetic" Salting Out-Alignment-Locking" Tactic to Design Strong and Tough Hydrogel[J]. Advanced Materials (Deerfield Beach, Fla.), 2024: e2400084-e2400084.

  https://onlinelibrary.wiley.com/doi/10.1002/adma.202400084
