私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  碳纖維增強環氧樹脂復合材料（CFRP）在航空航天、海洋工程和人造衛星等領域廣泛應用。然而，CF表面呈現微晶石墨結構并表現出化學惰性，并且CF與基體之間存在較大的模量差異，導致界面區域內的應力傳遞效率較差。此外，CF/環氧樹脂復合材料通常需要在高溫條件下保持結構完整性。然而，目前市售的CF表面施膠劑大多是環氧基聚醚基長鏈聚合物,在高溫下非常容易軟化和降解，所以無法充當碳纖維和樹脂基體之間的橋梁,導致高溫條件下CF復合材料的界面粘合性能下降。因此，C復合材料的整體耐熱性主要受界面層高溫性能的制約。

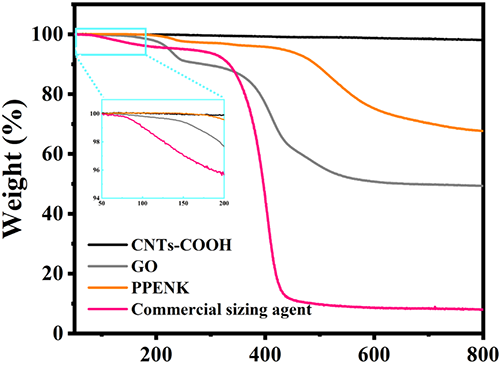

  基于上述背景，大連理工大學蹇錫高院士團隊在碳纖維表面引入了納米粒子（GO@CNTs）和自主研發合成的高性能熱塑性樹脂聚芳醚腈酮（PPENK），如圖1所示。GO和CNTs 主要由具有sp²雜化軌道的碳原子組成，形成高度穩定的C-C結構，從而具有優異的強度和剛度。此外，在高溫下，具有協同增強效應的剛性結構（GO@CNTs）充當錨，顯著增強了CF和環氧樹脂之間的機械嚙合作用。PPENK含有非共平面扭曲鏈的二氮雜萘酮（DHPZ）結構，賦予了其高的玻璃化轉變溫度（260-306 ℃），也給予了材料高強度、高模量以及優異的耐熱性能。然而，與納米材料GO@CNTs相比，其剛性和模量較低。因此，PPENK可以作為柔性結構充當連接剛性結構GO@CNTs和環氧樹脂之間的橋梁，有效地彌合了復合材料界面區域的模量不匹配的問題。這是通過在界面區域構建具有適度模量的梯度模量界面層來實現的，這有助于在高溫下將載荷從環氧樹脂均勻有效的傳遞到CF表面。

 圖 9. 改性 CF 復合材料：(a) AFM 圖像，(b) 界面模量直方圖，(c)界面結構示意圖。

  原文鏈接：https://pubs.acs.org/doi/full/10.1021/acsami.4c04051
