北京化工大學岳冬梅教授團隊 Macromolecules：立體規整性對天然橡膠拉伸結晶性能的影響
2024-05-12 來源：高分子科技
作為重要的戰屢物資，天然橡膠（NR）因其優異的綜合性能（高強度、高韌性、高彈性、抗裂紋擴展、低生熱等）被廣泛應用于橡膠工業。但是，受病蟲害及種植區域限制，NR產量十分有限，無法滿足實際應用需求。在此背景下，分子鏈結構與NR相同的合成異戊橡膠（IR）應運而生。然而，即使具有高順式含量（順式含量＞98%），IR的機械性能也僅能達到NR的70~80%。因此，揭示NR與IR性能差異的原因具有重要意義。此前有關NR與IR性能差異的原因一直存在爭議：一方面認為NR的優異性能主要源于非膠組分對拉伸結晶的促進作用；另一方面則認為接近100%的順式含量是NR性能更佳優異的關鍵。

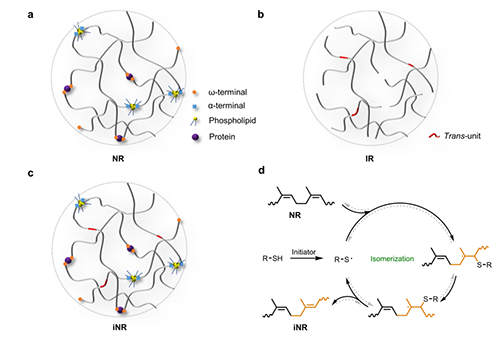

圖1 （a）NR、（b）IR、（c）iNR的結構模型；（d）制備iNR的反應式

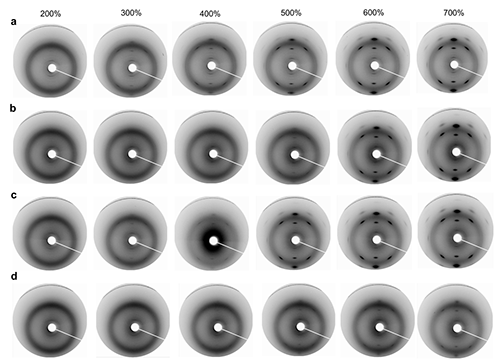

圖3 （a）NR、（b）IR、（c）iNR-4%、（d）iNR-10%不同應變下的2D-WAXD譜圖

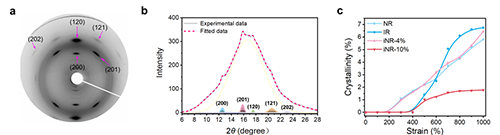

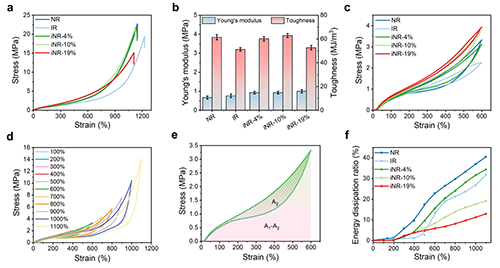

圖4 NR在600%應變下的（a）2D-WAXD譜圖、（b）1D-WAXD譜圖及分縫擬合結果；（c）NR、IR、iNR-4%、iNR-10%結晶度與應變的關系
文章鏈接：https://doi.org/10.1021/acs.macromol.4c00116
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 哈佛大學鎖志剛院士團隊 Nat. Sustain.: 極抗裂紋擴展的天然橡膠網絡的力學設計 2025-05-09
- 四川大學吳錦榮教授團隊 Macromolecules：揭示鏈纏結和非膠成分對天然橡膠膠乳材料性能的貢獻 2024-12-18
- 廣西大學徐傳輝/中國熱科院加工所汪月瓊 CEJ：一種集電觸發自愈、損傷檢測和高靈敏度于一體的ENR基導電膜用于柔性傳感器 2023-11-29
- 北化岳冬梅教授課題組《Macromolecules》：可拉伸結晶的第二天然橡膠 2022-04-01
- 英屬哥倫比亞大學姜鋒團隊《ACS Nano》：創新水性聚氨酯油墨3D打印 - 實現高性能彈性體的制備新路徑 2024-10-10
- 大連工業大學王海松教授課題組：以玉米秸稈髓為模板制備高性能彈性體及其應用新進展 2021-01-26
