永久看看免费大片,强奷乱码中文字幕熟女一,野花日本高清在线观看免费

長春應化所簡忠保研究員團隊 Nat. Sustain./Angew：可持續與高性能聚乙烯可控合成

2025-03-12 來源：高分子科技

聚烯烴全球年產量2.5億噸，是名副其實的第一大高分子材料。我國聚烯烴占全球約1/3，其中聚乙烯（PE）產能>3000萬噸/年；其發展水平直接衡量國家的化學工業水平。聚烯烴的高性能化與可持續化是當前全球學術界與工業界的焦點，聚烯烴可控合成是高分子學科的重點方向。將“活性”的酯基（-COO-）嵌入PE主鏈可實現PE的可持續化、安裝在PE側鏈可實現PE的高性能化（功能化）；但如何精確將酯基均勻分布在PE主鏈、如何安裝酯基在PE側鏈并同時保持高分子量，是兩個極具挑戰性課題（圖1）。

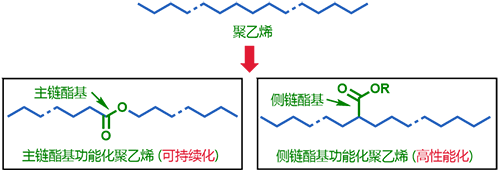

圖1.可持續與高性能聚乙烯可控合成

中國科學院長春應化所高分子科學與技術全國重點實驗室簡忠保研究員堅持致力于聚烯烴可控合成基礎科學與應用研究（近5年代表性聚烯烴可控合成工作: Nat. Sustain.、Nat. Commun.、Natl. Sci. Rev.、Angew. Chem. Int. Ed.(6)、CCS Chem.(3)、ACS Macro Lett./Macromolecules(11)）。在本系列工作中，團隊在可持續聚乙烯定制化合成與超高分子量乙烯-丙烯酸酯共聚物可控合成兩方面取得重要進展。

1、可持續聚乙烯定制化合成

通過配位插入、開環易位、縮聚等不同的聚合方法，將“易斷裂”酯基嵌入PE主鏈合成可持續PE已經取得諸多重要進展，我國科研工作者已做出了突出的貢獻。當前，聚合物中兩個酯基之間PE鏈段分子量單一并無法精確控制/酯基在聚合物主鏈分布不均勻的難題始終懸而未決。本工作提出環張力匹配共聚方法，采用精巧合成的拉普拉斯鍵級（L_avg）與環辛烯匹配的內酯基極性十六元環烯烴（L_avg (DFT): 1.111 vs 1.005），實現環烯烴與極性環烯烴單體按投料比的精準序列分布共聚，直接制備系列化的具有按需酯基插入率（1.0~7.1 mol%）的可持續PE材料（即：主鏈酯基功能化PE材料）。主鏈酯基的嵌入使HDPE可完全解聚成類AB型遙爪PE（即：大分子單體），并突破性實現大分子單體的分子量（M_n）按理論分子量需求定制（完全按照兩共聚單體投料比）；解決了大分子單體分子量無法精確定制且按需調變的高分子合成難題（圖2）。

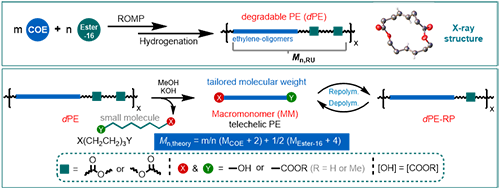

圖2.“定制化大分子單體-聚乙烯-定制化大分子單體”的定量閉環回收

基于分子量定制化大分子單體的精確合成，通過聚合-解聚過程循環，提出“定制化大分子單體-聚乙烯-定制化大分子單體”的定量閉環回收新概念，革新“小分子單體-聚合物-小分子單體”的經典閉環回收策略，合成保有HDPE本征優異特性兼具耐水解、易解聚的高分子量可持續PE材料，并解聚制備易分離回收的大分子單體（圖3）。相比于小分子單體的單一分子量限制以及蒸餾、重結晶、升華或柱層析等分離方法，大分子單體具有分子量可按需精準調變與僅需簡單的沉淀過濾分離的優勢，使可持續PE極易從真實的混合塑料（HDPE與iPP）中解聚定量回收，再定量聚合成可持續PE新材料（圖4）。

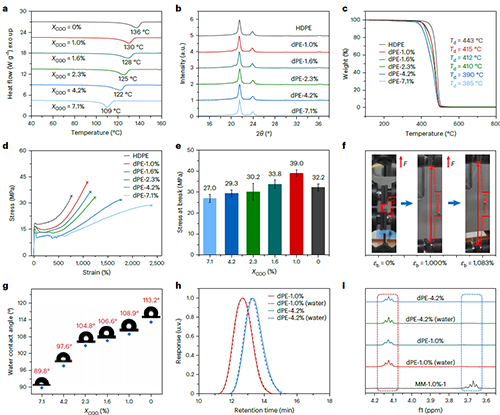

圖3.材料性能：與HDPE相近的熔點與熱分解溫度，幾乎相同的晶體堆積，與相近的力學性能，改善HDPE表面性能，實驗尺度內與HDPE相似的耐高溫水解性

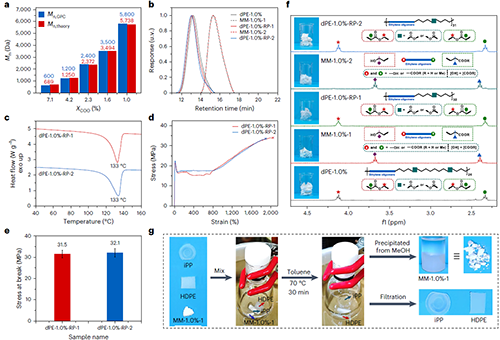

圖4. 可循環與回收性質：不同酯基含量dPE解聚后大分子單體的M_n與理論分子量吻合，無需外加A₂或B₂型單體，直接聚合得到高分子量dPE,兩次解聚-聚合循環，材料保持與HDPE相似的熔點及力學性能，回收類AB型大分子單體只需經過簡單沉降過濾�；旌纤芰匣厥諏嶒�，證明了大分子單體的溶解性與iPP和HDPE具有顯著的差異，可以很簡單地從混合塑料中實現分離

這一研究成果近期以“Tailored synthesis of circular polyolefins”為題發表在Nature Sustainability期刊上。論文通訊作者為長春應化所簡忠保研究員，長春應化所博士研究生陳鵬安為第一作者，參與作者大連醫科大學亢小輝教授完成單體拉普拉斯鍵級計算。

2、超高分子量乙烯-丙烯酸酯共聚物可控合成

功能化聚乙烯是傳統聚乙烯材料高性能化與高值化的重要品種，其工業化主要通過高溫高壓自由基共聚實現。以最具工業化前景的乙烯-丙烯酸酯共聚物為代表的功能化聚乙烯通過溫和的配位插入共聚方法合成仍在探索中。前過渡金屬與稀土金屬催化劑至今對乙烯-丙烯酸酯共聚物合成無能為力，相比于初期的鈀系乙烯-丙烯酸酯共聚物合成，近年來廉價鎳系乙烯-丙烯酸酯共聚物合成已經取得諸多突破，大幅推進功能化聚乙烯的發展，我國科研工作者已做出了突出的貢獻。當前，將決定聚合物熱機械性能的分子量提升至超高分子量級別，對于乙烯-丙烯酸酯共聚物合成仍極具挑戰。

本工作提出電子+位阻雙效應協同策略鎳催化劑，在溫和條件下使用中性、單組分膦酚鎳催化劑首次可控合成分子量（M_n）超百萬（1.0-2.7 × 10⁶ g/mol，紀錄值）的超高分子量（UHMW）乙烯-丙烯酸酯共聚物材料（即：側鏈酯基功能化PE材料），將分子量提升1-2個數量級，解決了乙烯與丙烯酸酯配位插入共聚物分子量低的長期難題（圖5）。乙烯與丙烯酸酯（丙烯酸甲酯、丙烯酸正丁酯、丙烯酸叔丁酯）共聚活性高達4.0 × 10⁶ g mol^-1 h^-1，且可實現共聚物在烷烴/芳烴中較大規模（30-50 g）合成并且反應釜不結垢，實現聚合物分子量、催化活性和共聚單體插入三者之間的平衡（圖6）。實驗闡明共聚過程中丙烯酸酯的插入方式與存在的關鍵休眠種、證實提升分子量顯著增強聚乙烯的力學強度，超高分子量的優勢使乙烯-丙烯酸酯共聚物保有商業化超高分子量聚乙烯（UHMWPE）力學性能（44 MPa）（圖7），酯基官能團使功能化聚乙烯展示了改善的表面與染色性質，使該材料具備潛在的工業應用價值。

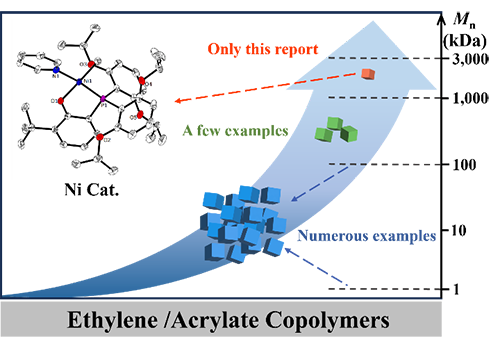

圖5. UHMW乙烯-丙烯酸酯共聚物

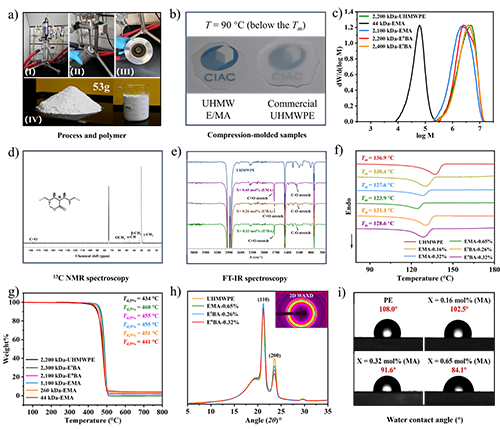

圖6. UHMW乙烯-丙烯酸酯共聚物性質：保持UHMWPE整體性能的同時改善了其表面和染色性能；聚合物在有機溶劑（如甲苯、己烷）直接析出，但反應釜經簡單清洗即可重新使用，未出現典型的結垢現象

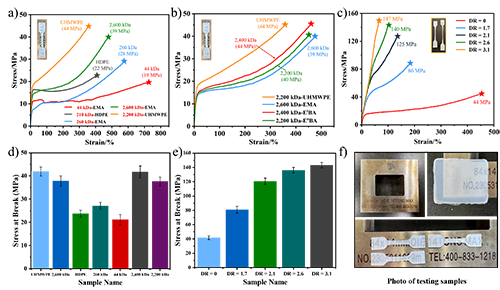

圖7. UHMW乙烯-丙烯酸酯共聚物性能：分子量對乙烯-丙烯酸酯共聚物的機械性能有著顯著提升、UHMW乙烯-丙烯酸酯共聚物拉伸強度達到44 MPa、預拉伸處理后UHMW乙烯-丙烯酸酯共聚物材料拉伸強度急劇增加至147 MPa

這一研究成果近期以“Ultrahigh Molecular Weight Ethylene-Acrylate Copolymers Synthesized with Highly Active Neutral Nickel Catalysts”為題發表在Angew. Chem. Int. Ed.期刊上。論文通訊作者為長春應化所簡忠保研究員，長春應化所博士研究生楊慶坤為第一作者和大連醫科大學亢小輝教授為共同第一作者。
本報道兩個工作得到國家自然科學基金與吉林省科技廳項目資助。

論文鏈接1：Peng-An Chen, Xiaohui Kang, Kangkang Li, Zhongbao Jian*, Tailored synthesis of circular polyolefins. Nature Sustainability, 2025, 10.1038/s41893-025-01524-w.

https://www.nature.com/articles/s41893-025-01524-w

論文鏈接2：Qingkun Yang, Xiaohui Kang, Yu Liu, Hongliang Mu, Zhongbao Jian*, Ultrahigh Molecular Weight Ethylene-Acrylate Copolymers Synthesized with Highly Active Neutral Nickel Catalysts. Angew. Chem. Int. Ed. 2025, e202421904.

https://onlinelibrary.wiley.com/doi/10.1002/anie.202421904

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
