私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  柔性電子在可穿戴醫(yī)療、人機交互等領(lǐng)域需求迫切，其核心電容傳感器需依賴高性能介電材料。然而，傳統(tǒng)石油基彈性體（如硅橡膠）難以降解回收，大量重金屬和其他有害物質(zhì)進入生態(tài)系統(tǒng)，造成嚴重的環(huán)境問題和人類健康問題。現(xiàn)有自修復材料雖能緩解力學損耗，但其對溫濕度等環(huán)境變量的敏感性嚴重制約性能，導致集成傳感器存在力學魯棒性不足、環(huán)境穩(wěn)定性差等缺陷，難以滿足復雜工況下的長效需求。相比之下，共價適應(yīng)網(wǎng)絡(luò)（CANs）通過動態(tài)共價鍵賦予熱固性聚合物可重構(gòu)特性，兼具自修復性、可控降解性、全周期可回收性及增強的力學耐久性等優(yōu)勢。然而當前多數(shù)CANs依賴高溫（>100°C）觸發(fā)鍵交換實現(xiàn)再加工，長期熱暴露引發(fā)的不可控斷鏈會導致機械性能不可逆衰減。如何開發(fā)兼具機械魯棒性、閉環(huán)可回收性及高介電性能的材料，成為可持續(xù)柔性電子的關(guān)鍵挑戰(zhàn)。

  針對這一難題，南京理工大學傅佳駿教授/徐建華副教授團隊在溫和條件下的化學解聚技術(shù)的基礎(chǔ)上，創(chuàng)新提出“雙網(wǎng)絡(luò)交聯(lián)增韌策略”，通過三嗪環(huán)的共價鍵（S?Ar反應(yīng)）與犧牲性氫鍵協(xié)同作用，研制出一種可解聚合的熱固性彈性體。該材料不僅實現(xiàn)閉環(huán)化學回收（原料回收率>90%），還表現(xiàn)出超高韌性（6.64 MJ·m?3）、快速彈性恢復（400%應(yīng)變下1分鐘復原）及高介電常數(shù)（5.94 @100 kHz），打破傳統(tǒng)材料性能壁壘。

  2025年4月21日，相關(guān)工作以“Depolymerizable Thermosetting Dielectric Elastomers Toughened by Sacrificial Hydrogen Bonds for Sustainable Capacitive Strain-Sensor”為題發(fā)表在國際期刊《Advanced Functional Materials》上。

01：可解聚彈性體的制備與雙網(wǎng)絡(luò)結(jié)構(gòu)設(shè)計

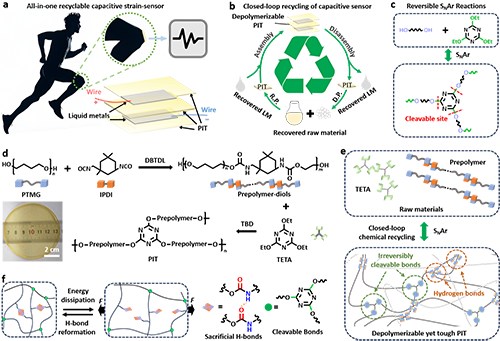

圖1 材料的設(shè)計思路和功能實現(xiàn)

  基于液態(tài)金屬（EGaIn）電極與PIT2介電層的集成，所制備的傳感器展現(xiàn)出人體關(guān)節(jié)運動精準監(jiān)測能力和再生性（圖1）。該介電材料通過三嗪環(huán)與二醇的芳香親核取代反應(yīng)（S?Ar）構(gòu)建交聯(lián)網(wǎng)絡(luò)，在溫和催化條件下實現(xiàn)閉環(huán)化學再生（圖1c、d）。超分子氫鍵與共價鍵的協(xié)同效應(yīng)賦予材料韌性和彈性雙重優(yōu)勢（圖1f），三嗪環(huán)特有的偶極極化效應(yīng)更使其在100 kHz下具備高介電常數(shù)。

02：力學韌性突破與環(huán)境穩(wěn)定性驗證

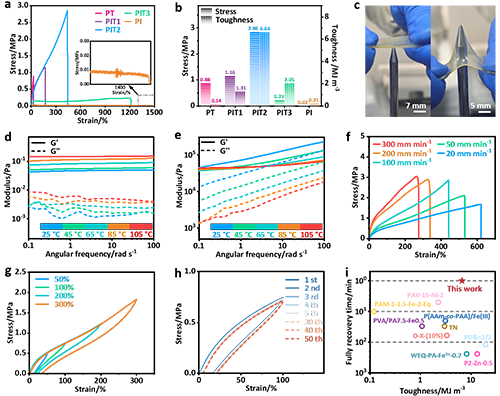

圖2 熱固性彈性體的強韌性、回彈性和機制研究

  可解聚彈性體拉伸強度達2.86 MPa，延展性440%，韌性較純共價網(wǎng)絡(luò)提升47倍（圖2）。獨特的氫鍵犧牲機制在循環(huán)載荷下有效分散應(yīng)力，50次100%應(yīng)變拉伸后仍保持穩(wěn)定（圖2h）。材料通過局部鏈松弛和滑動引起應(yīng)力重新分布，有效地耗散機械能，同時保持結(jié)構(gòu)完整性。與同類型已報道材料對比，在彈性和韌性的綜合角度考量，PIT2介電材料具備獨特優(yōu)勢（圖2i）。

03：閉環(huán)回收與自修復機制

圖3解聚合閉環(huán)回收和自修復性能研究

  在溫和堿性乙醇中，彈性體可完全解聚回收三嗪單體（效率92%）及預聚物（效率90%），通過再聚合的功能驗證表明，回收的單體保持了充分的反應(yīng)能力，原始和重建的PIT2網(wǎng)絡(luò)之間的FTIR曲線（圖3d）和力學性能（圖3e）幾乎相同，證實了結(jié)構(gòu)參數(shù)和材料功能的完全恢復。同時，動態(tài)氫鍵賦予材料室溫自修復能力，24小時修復后裂紋消失，機械性能部分恢復（圖3g）。

04：可回收電容傳感器與人體運動監(jiān)測

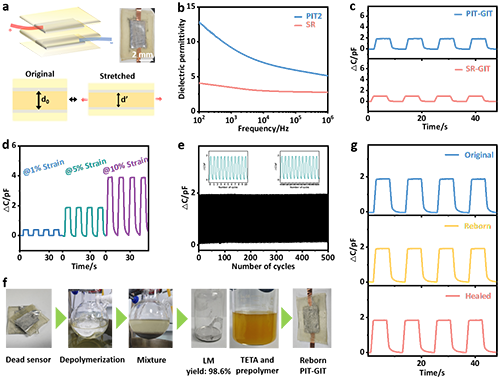

圖4 電容介電傳感器的結(jié)構(gòu)和性能研究

  基于PIT的高介電特性，團隊開發(fā)了液態(tài)金屬電極-彈性體復合傳感器（PIT-GIT）（圖4）。其線性響應(yīng)范圍達1%-250%應(yīng)變（靈敏度因子GF=0.98），可穩(wěn)定循環(huán)500次以上。廢棄器件經(jīng)解聚可回收全部電極與介電材料，新制備傳感器性能與原始器件一致。該傳感器成功應(yīng)用于關(guān)節(jié)彎曲、漸進運動等場景，展現(xiàn)了優(yōu)異的實時信號捕捉能力。

  南京理工大學傅佳駿/徐建華團隊近年來致力于動態(tài)聚合物極端力學性能設(shè)計研究：基于犧牲型微孔策略誘導裂紋自適應(yīng)運動的策略制備了柔韌抗撕裂的自修復彈性體（Adv. Mater., 2024, 36, 2410650）；通過仿生平滑肌組織誘導裂紋偏轉(zhuǎn)的策略制備了柔軟而強韌的自修復材料（Nat. Commun., 2023, 14, 130）；基于超分子組裝技術(shù)制備了仿生人體肌腱組織的柔韌耐疲勞自修復材料（Adv. Mater., 2023, 35, 2300937）；基于非對稱疏松氫鍵密堆積誘導超分子氫鍵次級松弛運動的思想創(chuàng)制了高硬度室溫自修復玻璃態(tài)聚氨酯（Angew. Chem. Int. Ed., 2021,60, 7947）；提出模仿蜻蜓翅膀微結(jié)構(gòu)的策略極大提升高硬度自修復塑料的斷裂韌性并改善斷裂行為（Matter, 2021, 4, 2474）；通過分子工程誘導的雙連續(xù)納米結(jié)構(gòu)顯著提升柔性自修復材料的抗疲勞、彈性和熱穩(wěn)定性（Mater. Horiz., 2023,10, 2968）；提出非特異性超分子基元錯配激活硬相氫鍵的策略創(chuàng)制室溫超快自修復柔韌材料（Mater. Horiz., 2021, 8, 3356）。

  全文鏈接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202505979
