私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  基于光固化材料在紫外光照下液-固轉變剛性增強的特性，本研究提出將磷光體引入光固化材料的策略，將純有機室溫磷光（RTP）分子替代傳統光引發劑，直接引入到光固化材料中，成功制備了具有實時磷光信號可視化監測的三種新型光固化材料。基于該策略，所獲得的光固化材料實現了藍、綠、橙全色顯示的RTP發射，同時通過磷光性能改變記錄實時固化速度、內部環境及轉化率。此外，這些固化材料成功實現了4D打印和形狀記憶過程，在制備的二維材料和三維材料中均展現出連續的動態形變與生動的RTP發光。值得注意的是，通過對實時磷光的進一步調控，可在4D打印材料中實現顯著的行為可視化效果。

  近日，華東理工大學田禾院士、馬驤教授團隊在Nature Communications期刊發表題為“Visualization of photocuring and 4D printing with real-time phosphorescence”的研究論文，顧凡博士、博士生季夢醒為論文共同第一作者，馬驤教授為論文通訊作者。該工作將三種有機磷光分子（硫代色滿-4-酮（TCO）、2-溴-5-乙氧基苯甲醛（BrEB）、2,6-二溴萘-1,4,5,8-四羧酸二酐（DTD））作為奪氫型光引發劑引入到光固化體系，在紫外光（365 nm）照射下與三乙胺進行雙分子作用產生氨烷基自由基，進而引發雙鍵進行自由基聚合（圖1），隨著光照時間的增加固化程度不斷增強，實現了不斷增強的藍、綠、橙三色RTP發射，在固化過程中磷光特性的變化揭示了對不同固化狀態（固化速度、內部環境和聚合程度）的實時監控（圖2）。獲得的三種新型光固化材料不僅能夠實現固化過程的可視化，同時具備了良好的力學性能（圖3）。此外，實時變化的RTP發射首次實現了對4D打印和形狀記憶過程的顯著可視化，通過控制紫外光的照射時間，獲得的2D花朵的光固化程度不同，隨著光固化程度的提高，磷光強度逐漸增強，花瓣能夠打開的角度逐漸降低，在溶劑作用下呈現打開到閉合的4D過程，且該4D打印過程可以進行多個可逆的循環過程（圖4）。為了擴展磷光在4D打印材料的應用場景，該工作通過對固化時間的調控和磷光體的合理安排，實現了根據RTP性能的視覺差異準確預測2D材料（制作的花型薄膜）和3D材料（太空人和熊貓）的實際運動（圖5）。

圖1 光固化體系介紹及光引發機理示意圖。

圖2 不同光固化程度下的磷光變化及視覺監測。

圖3 新型光固化材料的力學性能檢測。

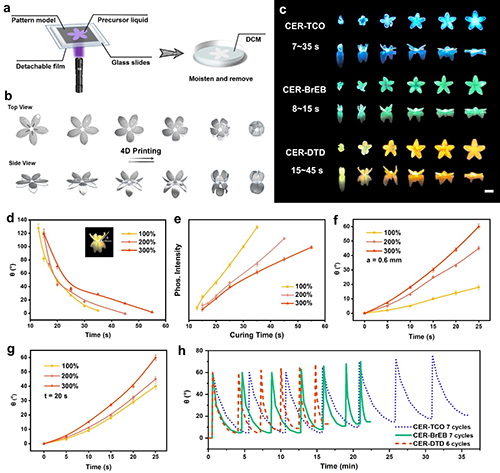

圖4 花朵圖案的4D打印過程示意圖。

圖5 通過磷光調節實現對4D打印的可視化。

  該工作將三種磷光體引入光固化樹脂體系中，不僅實現了作為光引發劑的雙鍵自由基聚合，制備了具有實時磷光監測性能的三種新型光固化材料，同時對光固化過程中的固化速度、固化程度以及聚合物內環境的改變進行了可視化監測。此外，磷光對具有便捷加工性能的4D打印材料的行為監測也取得了良好的效果，展現了其在光固化和4D打印領域的潛在應用價值。

  原文鏈接：Fan Gu^#, Mengxing Ji^#, Lisha Zhang, Tengjiao Zhao, Ruiqing Zhang, Xia Lv, He Tian, Xiang Ma*. Visualization of photocuring and 4D printing with real-time phosphorescence. Nature Commun., 2025, 16, 4173.

  https://www.nature.com/articles/s41467-025-59502-x
