私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  隨著全球能源需求的不斷增長，重稠油作為一種重要的非常規油氣資源，受到了廣泛關注。然而，重稠油開采過程中采用的高溫熱采技術大幅度提升了運輸管道及設備面臨的腐蝕風險，尤其是在高鹽、高溫、高碳酸氣環境下，傳統防護涂層性能難以滿足實際需求，亟需研發高性能耐熱防腐涂層以保障油氣產業的安全穩定運行。

  近日，北京化工大學樊保民、趙景茂教授創新性地提出了一種基于天然植物提取物—漆酚的新型高性能耐熱防護涂層體系。通過引入酒石酸鈉穩定的二維Ti₃C₂T_x MXene納米片，實現了漆酚基復合涂層的高密度交聯與優異的物理屏障性能，顯著提升了涂層的耐腐蝕性和自修復能力。

文章要點：

1、酒石酸鈉穩定Ti₃C₂T_x納米片

  利用酒石酸鈉有效穩定了MXene納米片的膠體分散狀態，同時通過堿化過程在其表面引入豐富的羥基，成為漆酚分子交聯的活性位點，無揮發性有機物排放，實現綠色環保交聯。

圖1. (a) SMX納米片的制備與涂層構建流程示意圖；(b, c) 新鮮蝕刻和堿化SMX的透射電子顯微鏡（TEM）圖像；(d) Ti₃C₂T_x和SMX膠體分散液在不同時間下的顏色變化及其ζ電位變化圖；(e) Ti₃C₂T_x和SMX在自然空氣條件下的粒徑分布演變圖。

2、漆酚新交聯機理

  MXene表面羥基與漆酚的鄰苯二酚基團形成強健的交聯網絡，不僅提高了涂層的致密性和附著力，還賦予涂層出色的耐熱穩定性。

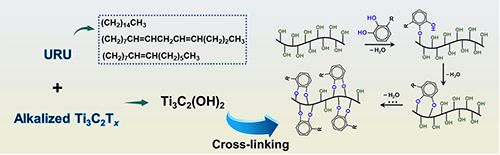

圖2. 堿化 Ti₃C₂T_x 與漆酚分子間的交聯機制示意圖。

3、卓越防護效果

  優化配比的MXene/漆酚復合涂層在CO₂飽和的3.5% NaCl鹽水中，140 ℃高溫環境下浸泡30天后仍保持超高阻抗（7.42×10⁸ Ω·cm²），明顯優于傳統鈦有機交聯涂層。

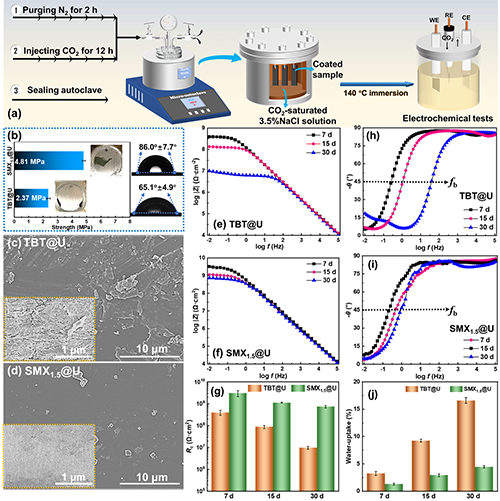

圖3. (a) 涂層樣品在 CO₂飽和 3.5% NaCl 溶液中于 140°C 條件下的浸泡測試流程圖；(b) SMX_1.5@U 與 TBT@U 涂層在高溫浸泡30天后的附著力和潤濕性比較；(c, d) 兩種涂層的表面與截面掃描電鏡圖像；(e, f) Bode 模量圖，(h, i) 相位角圖，展示不同浸泡時間下的電化學阻抗行為；(g) 涂層的電荷轉移電阻R_c；(j) 涂層的吸水率。

4、自修復能力

  涂層破損時，MXene降解生成的TiO₂和無定形碳沉積于缺陷處，且酒石酸鈉釋放的還原分子可吸附在鋼材表面，實現破損局部自我修復，延長涂層壽命。提出了使用掃描電化學顯微鏡（SECM）研究自愈機理

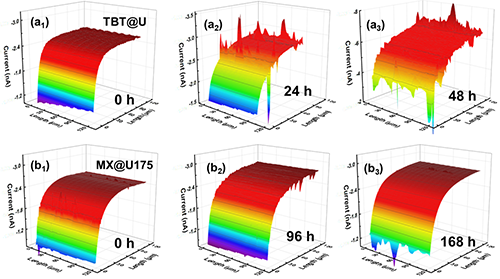

圖4. 涂層劃痕區域在不同浸泡時間下的SECM電流分布圖：(a₁-a₃) TBT@U 涂層劃痕在不同時間后的電流響應；(b₁-b₃) SMX_1.5@U涂層劃痕在不同時間后的電流響應。

5、應用價值與展望

  該研究成功展示了利用天然漆酚與功能化MXene納米材料構建環保、高效、耐高溫的防護涂層新策略，為重稠油高溫高腐蝕場景下的管道防護提供了有力技術支持。未來，該類復合涂層有望在石油、化工等能源領域廣泛推廣，助力我國實現重稠油安全高效開采與運輸。

  研究團隊認為，ST穩定的Ti₃C₂T_x納米片堿化處理后可高效交聯漆酚，構建具優異耐熱性與自修復能力的防腐涂層，適用于極端油氣環境。

  北京工商大學2022級碩士研究生李航作為該工作的主要完成人，完成了相關實驗設計與研究分析。特別感謝國家自然科學基金和北京市自然科學基金對本研究的資助。同時，也感謝中國石油工程建設有限公司北京設計分公司提供的資金支持與技術協助。

  原文鏈接：https://doi.org/10.1016/j.corsci.2025.113074

  下載：論文原文。
