私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  水凝膠具有親水性聚合物網絡結構，其體積可基于體系的含水量進行簡便調控，具有優異的可拉伸-壓縮性能。同時，水凝膠體系中的水分可溶解離子，是制備高離子電導率“軟”電解質的理想材料。近日，香港城市大學支春義教授研究團隊和清華大學謝續明教授研究團隊合作，以質子化聚丙烯酰胺（PAM）為聚合物主體，以烯基雜化二氧化硅納米顆粒（VSNPs）為交聯劑組分，制備了高離子電導率的可拉伸可壓縮柔性水凝膠電解質。該水凝膠電解質拉伸率大于1000%，可承受器件自身重量257倍的外加壓縮應力，體積壓縮50%，器件電容量基本不變。

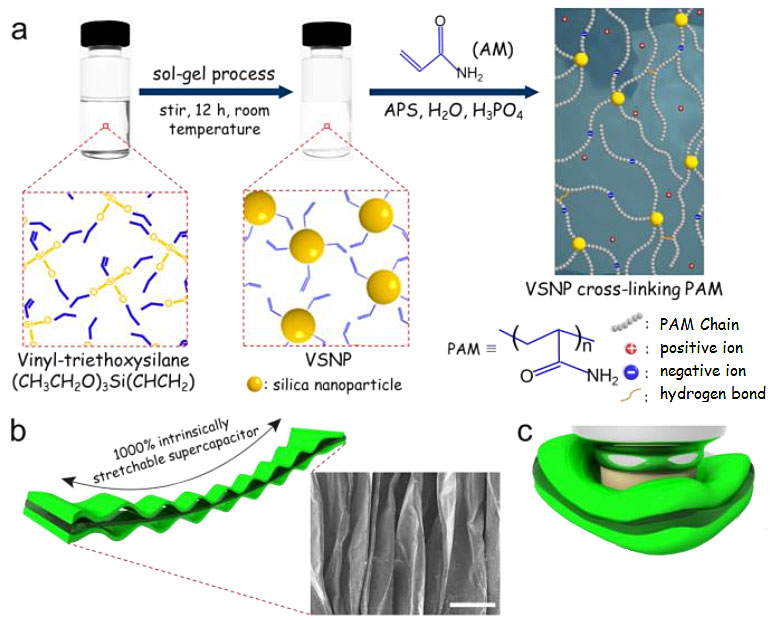

柔性水凝膠電解質的結構及制備示意圖。

  研究團隊以乙烯基三乙氧基硅烷為原料，通過溶膠-凝膠法制備了粒徑為10 nm的VSNPs，然后與丙烯酰胺單體原位聚合制備了具有VSNPs作交聯點的水凝膠電解質。該水凝膠體系中共價鍵連接的VSNPs交聯點在大拉伸應力條件下能夠起到應力耗散的作用，提高了體系的柔韌性。體系中PAM鏈結構中分子間/分子內的可逆氫鍵能夠保持凝膠體系的完整性。凝膠體系中的質子則保證了水凝膠體系的高離子電導率。上述三者的協同效應共同賦予PAM-VSNPs水凝膠電解質優異的柔韌性（耐高拉伸應變、可壓縮）和電化學性質，其離子電導率為17 mS cm-1與PVA/H3PO4電解質體系性能相當。研究團隊通過將PAM-VSNPs電解質膜水凝膠預拉伸（ε ＞1000%），貼合柔性的PPy@CNT紙基電極后釋放預應變，得到了表面具有“褶皺”結構的柔性電容器。

PAM-VSNPs水凝膠電解質微觀形貌及高柔韌性機理。

  研究團隊對PAM-VSNPs基電容器不同拉伸應變條件下循環伏安（CV）曲線、恒電流充/放電曲線（GCD）進行了系統的測試，測試表明隨著拉伸率的增加其電化學性能得到了提升。在1000%拉伸應變條件下GCD和CV曲線推算其電容分別增加了2.6倍和2.2倍。分析表明，在高拉伸條件下電極和電解質的接觸面積增加，參與電化學活動的組分增多，從而導致電容得到有效提升。同時，基于PAM-VSNPs水凝膠體系的高強度，該電容器能夠有效承受壓縮應變，在50%壓縮形變情況下電容仍能保持起始值的99.4%。綜合比較，該體系電容器件其拉伸應變率、可壓縮性以及高應變條件下的性能穩定性都優于以往的報道的相關柔性器件。

PAM-VSNPs基電容器具有優異的柔韌性。

  對于現代電子學，電解質的柔韌性無疑成為制約柔性電子器件發展的瓶頸問題之一。該研究將水凝膠體系的高柔韌性引入到電解質體系中，有效解決了傳統PVA基電解質體系的低拉伸應變和不可壓縮等缺陷。基于該PAM-VSNPs水凝膠電解質構筑的電容器，其拉伸應變可高達1500%，同時實現了壓縮條件下的性能穩定。該研究成果的推廣應用，將極大地擴展柔性電容器的應用范圍，同時為其他柔性電子器件的設計提供新的理念。

  論文鏈接：http://onlinelibrary.wiley.com/doi/10.1002/anie.201705212/full
