私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  高彈性材料在人類的技術發展進程中發揮了重要作用，比如人類社會早期發展的彈弓類武器或者陷阱等捕獵裝置。彈性材料利用形變儲存或釋放能量，其儲存或釋放能量的幅度以及效率取決于彈性形變的程度以及形變過程中的能量耗散率。對于需要彈性材料重復做功的應用場景而言，盡量減小其形變過程中的能量耗散率可以最大限度地發揮這類材料的優勢。然而，大形變往往與高能量損耗率相對應，成為一對共生的矛盾體。比如具備超大形變能力的聚合料彈性體材料，其超大形變能力往往建立在低交聯密度基礎上，由此會顯著增加高分子鏈段的纏結程度，進而在形變過程中產生明顯的能量耗散。雖然借助特殊的交聯方式或者交聯網絡結構可以在一定程度上兼顧大形變與低能量耗散率，但是目前仍然缺乏通用的策略來解決這對矛盾。

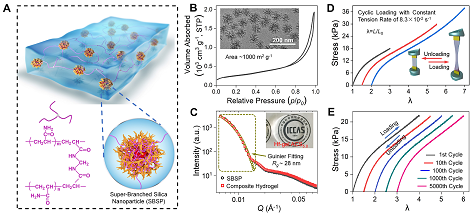

圖1. 低回滯納米復合水凝膠材料的結構示意及其力學行為。

  針對以上問題，近期中科院化學所邱東研究員研究團隊基于之前的研究成果，從高分子/納米顆粒界面相互作用調控角度出發，通過將高度支化的二氧化硅納米顆粒（比表面積高達1000 m².g^-1）引入適度化學交聯的聚合物膠網絡，利用高界面曲率和大比表面積的協同增強顆粒/高分子界面作用原理，形成以超支化二氧化硅顆粒為主要交聯點的一類高含水量的純彈性納米復合水凝膠材料（圖1）。在含水量達96 wt%的條件下，該類納米復合水凝膠表現出高達11.5倍的斷裂伸長率。由于消除了凝膠網絡中的能量耗散機制（高分子鏈解纏結、共價鍵斷裂等），此類納米復合水凝膠在循環載荷作用下幾乎沒有任何應力回滯，表現出類似于彈簧的純彈性力學行為。獨特的彈性力學行為還賦予此類復合水凝膠材料優異的抗疲勞性質，例如動態載荷測試表明歷經5000次循環拉伸處理后，此類納米復合水凝膠依然能維持其交聯網絡的完整性，顯示出與其初始狀態幾乎一致的力學行為。

圖2. 不同類型納米顆粒復合水凝膠材料的應力松弛行為、動態流變行為、循環載荷下的應力-應變曲線以及小角中子散射原位表征結果及由此建立的微觀結構示意圖。

  通過對比不同類型納米顆粒增強水凝膠的應力松弛行為、動態流變行為以及循環載荷下的應力-應變曲線（圖2），研究團隊明確了高度支化的納米顆粒作為主要交聯點對于構建此類純彈性水凝膠材料的關鍵作用，并進一步通過小角X射線散射以及小角中子散射在微觀尺度上解釋了此類納米增強水凝膠材料純彈性力學行為的根源。

圖3. 基于低回滯納米復合水凝膠材料構建的離子型應力傳感器在微小振動高精度檢測中的應用。

  最后，基于此類納米復合水凝膠材料獨特的純彈性力學行為，研究團隊還構建了離子型應變傳感器，實現了對微小振動的高靈敏度檢測（圖3）。該工作以“Hysteresis-Free Nanoparticle-Reinforced Hydrogels”為標題發表在材料學期刊《Advanced Materials》上。相關研究成果為構建高彈性抗疲勞水凝膠材料提供了新的思路與解決方案。

  論文的第一作者是中科院化學研究所的孟曉輝博士。通訊作者是中國科學院化學研究所高分子物理與化學實驗室邱東研究員和美國馬薩諸塞大學Amherst分校的Thomas P. Russell教授。該工作得到了美國橡樹嶺國家實驗室、中國散裂中子源（東莞）小角中子散射線站工作人員的技術支持以及國家自然科學基金、國家重大研發計劃的資金支持。

  原文鏈接:https://onlinelibrary.wiley.com/doi/10.1002/adma.202108243
