中山大學郭輝團隊《Mater. Horiz.》：模量調節幅度超36000倍的智能玻璃態水凝膠
2023-01-15 來源：高分子科技
自然界的智能機體可以根據環境中小分子的改變而智能性的改變其力學性質。受其啟發，近年來科研工作者在仿生智能材料領域成果卓著。尤其，機械性能具有小分子刺激響應性的智能水凝膠材料備受矚目。在仿效自然的過程中，相關的研究報道頻出，但其與自然界的智能機體仍相去甚遠。首先，現有的智能凝膠的機械性質通常很難因小分子的引入而發生大幅的模量變化；其次，現有的水凝膠體系的體積通常會隨小分子的刺激而發生大幅變化，進而嚴重限制了材料的應用。因此，如何在不改變凝膠溶脹平衡體積的前提下，超大幅度調節其力學性質，成為一個亟待解決的科學問題。中山大學化工學院郭輝團隊近日發表的這篇《Mater. Horiz.》，為實現該目的帶來全新思路和切實策略。

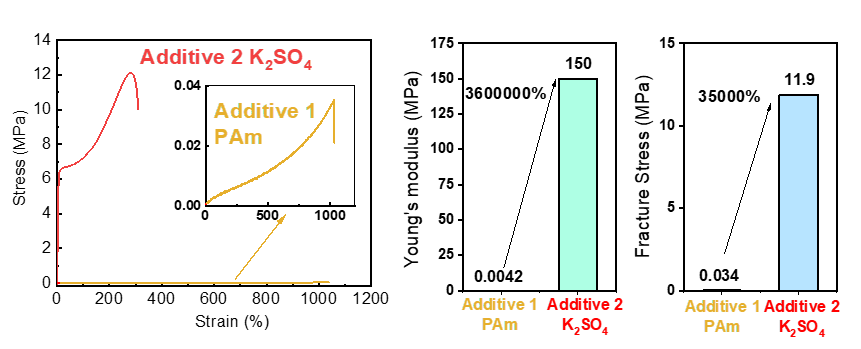

圖1 同種水凝膠在兩種不同的小分子刺激下的拉伸曲線、楊氏模量和拉伸強度對比。

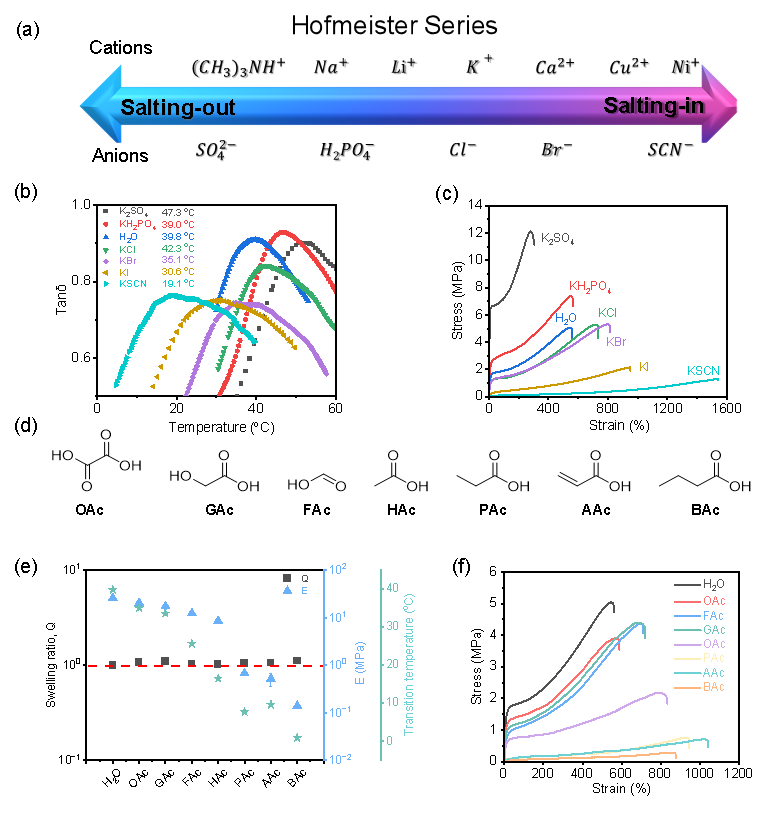

圖2 水凝膠的機械性能對不同的無機小分子（a-c）和有機小分子（d-f）的響應性。
圖3 （a-b）本工作凝膠的模量范圍、模量及體積變化率與已有凝膠的對比。
全文鏈接：https://pubs.rsc.org/en/content/articlelanding/2023/mh/d2mh01451c
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 寧波材料所趙文杰、嚴明龍 Small：污損抑制/阻抗與自我更新協同的可降解有機硅水凝膠涂層 2025-05-10
- 西南林大杜官本院士、楊龍研究員團隊 Nano lett.：面向水下電子皮膚的溫控響應纖維素基 Janus 智能水凝膠 2025-05-09
- 西安交大成一龍/初大可團隊 AFM：Tempo功能化不對稱功能水凝膠用于組織/器官損傷修復 2025-05-07
- 北大楊槐/北科大胡威團隊 AFM：具有可編程玻璃化轉變溫度的液晶聚合物的時變信息加密模型 2024-04-02
- 華南理工殷盼超教授 Nano Lett. : 分子顆粒材料的獨特粘彈性和多級結構松弛 2024-03-11
- 西南交大崔樹勛教授課題組 Macromolecules：高分子在低溫下的單鏈彈性 2023-04-14
- 陜西科技大學楊洋、哥廷根大學張凱 ACS Nano：“強弱協同作用”構筑高性能水凝膠電解質 2025-04-17
