私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  隨著信息通訊行業的高速發展，第六代移動通信技術（6G）的相關研究正在成為備受關注的前沿領域。中美日韓等設定的6G信號操作頻段將覆蓋高頻吉赫茲（GHz）到太赫茲（THz）波段，其傳輸速率將達到1Tbps，網絡延遲降低到微秒級，真正實現“空天地�！币惑w化通信。然而相比于5G，6G信號頻率高，傳輸速率快，器件發熱量大，使用環境更為嚴苛，這也導致其更易受到干擾，因此，對超寬頻電磁屏蔽材料提出了更高的要求，需要發展多功能集成的新材料體系。

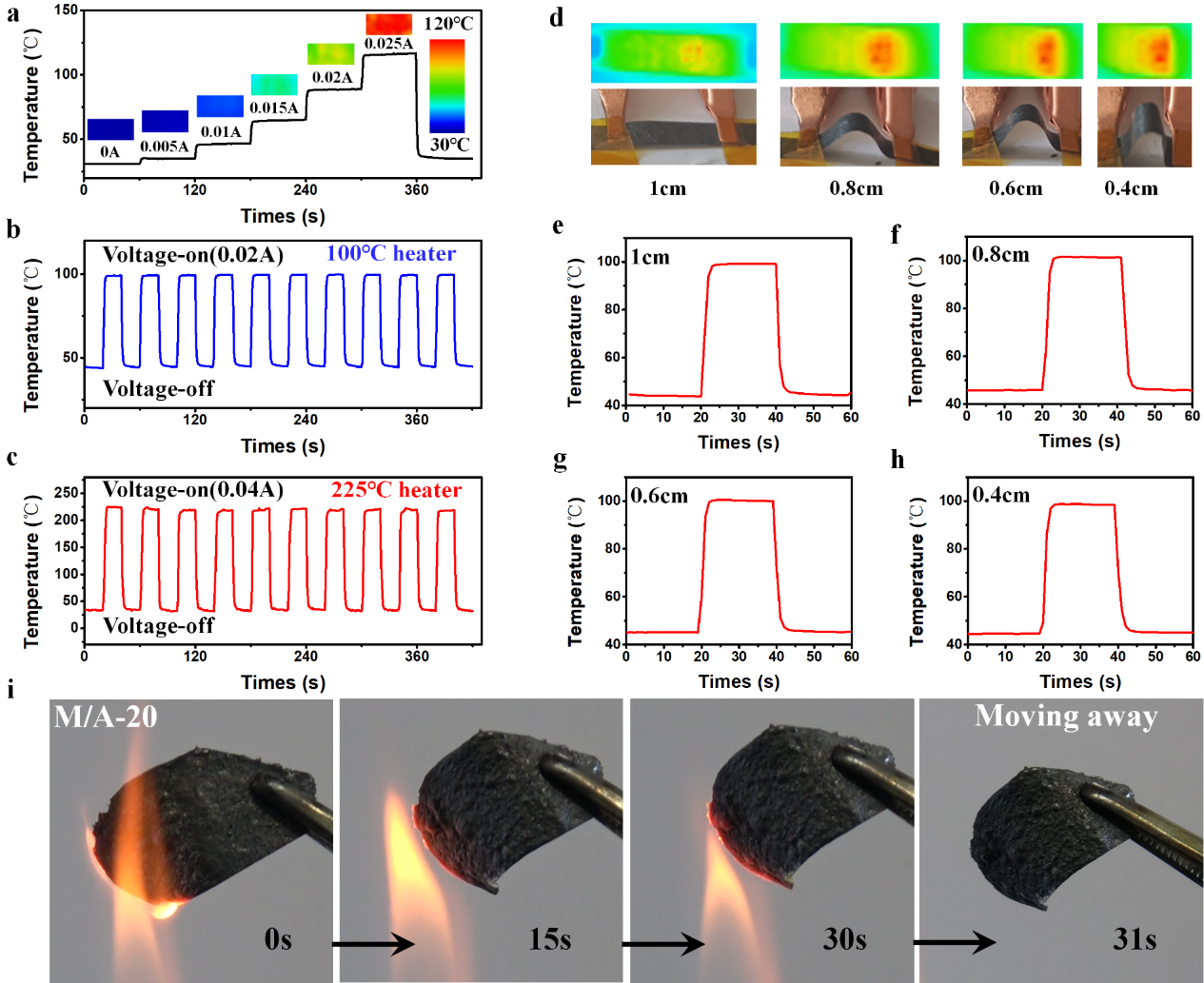

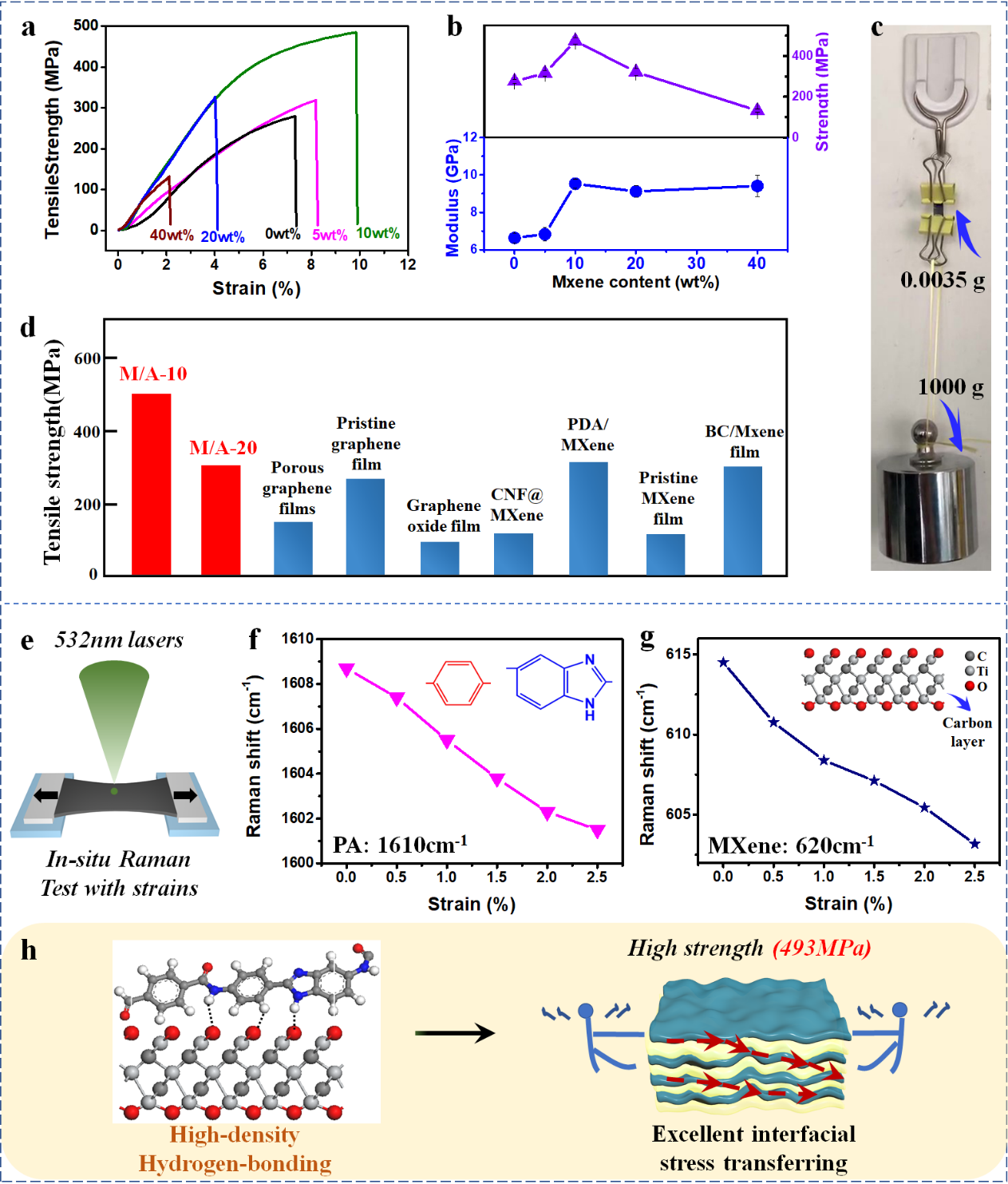

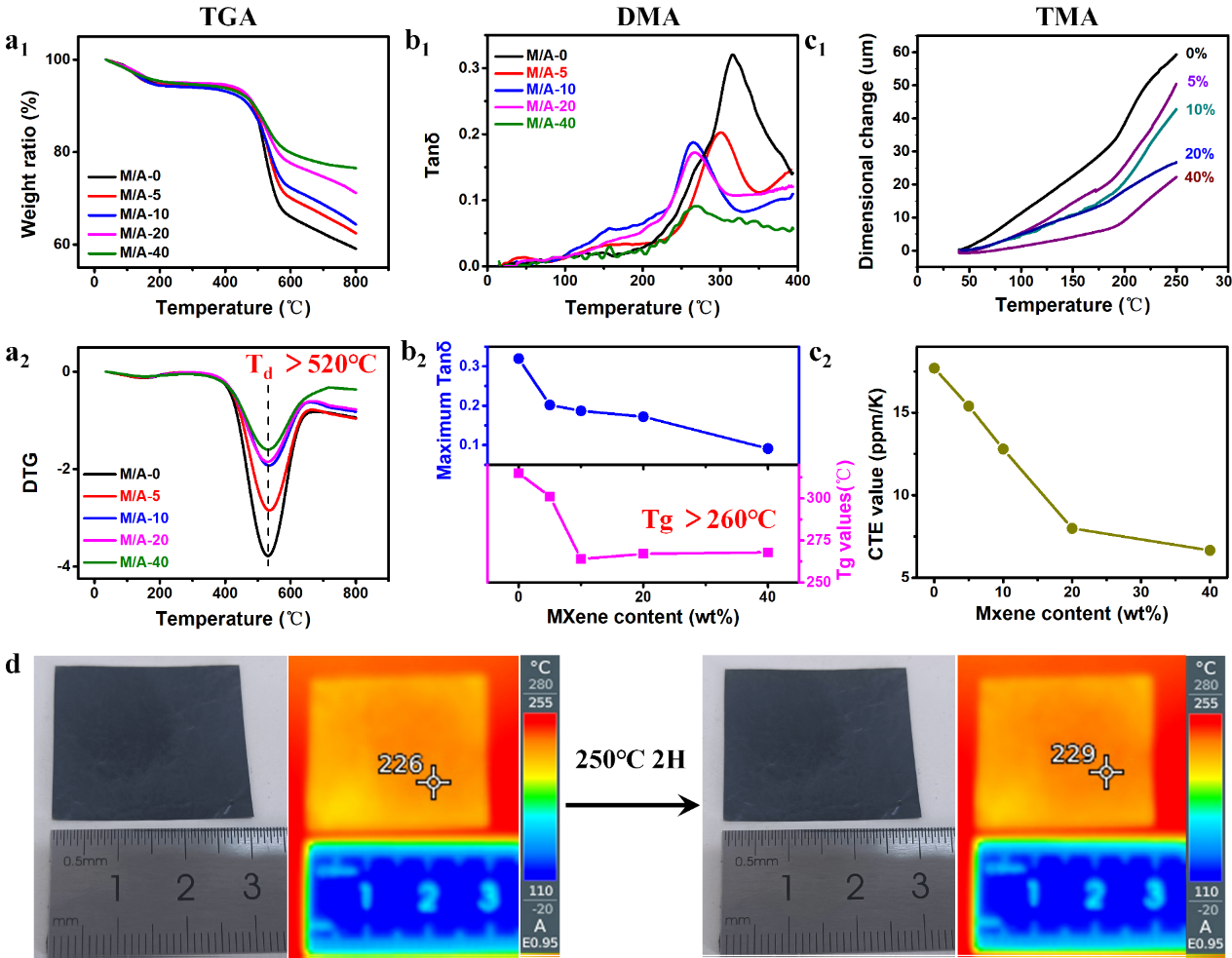

  近日，南開大學黃毅教授團隊報道了一種集力熱電磁等多功能一體化的MXene寬頻電磁屏蔽薄膜�；凇皻滏I誘導自組裝”設計理念，作者將MXene和芳香族聚酰胺（PA）乳液進行溶液復合，利用兩者間豐富的氫鍵相互作用，實現原位組裝沉降，然后經由真空抽濾制備復合薄膜。研究發現，該復合材料具有三個顯著優勢。首先，該薄膜對GHz和THz信號均具有強烈的電磁響應性質，在低厚度下可實現 THz/ GHz兼容的高屏蔽性能（52.7 dB@0.2~1.6 THz，38.9dB@8.2~12.4GHz）。 其次，MXene 和PA間高密度氫鍵相互作用賦予了復合薄膜優異的機械性能（493 MPa）和耐熱性（Tg > 260℃和 Td > 520℃）。第三，復合材料具有良好的嚴苛環境穩定性，在高/低溫（-193~250℃）、短時熱沖擊（500℃/30s）、酸/堿/鹽侵蝕等各種惡劣環境下均展現出較好的耐久性，其電磁屏蔽性能和機械性能幾乎沒有變化。此外，它還集成了出色的焦耳加熱性能，輸出溫度可穩定保持在225℃。綜上，該薄膜材料顯示出優異電磁屏蔽和多功能特性，在未來6G通信等領域顯示出巨大的應用潛力。

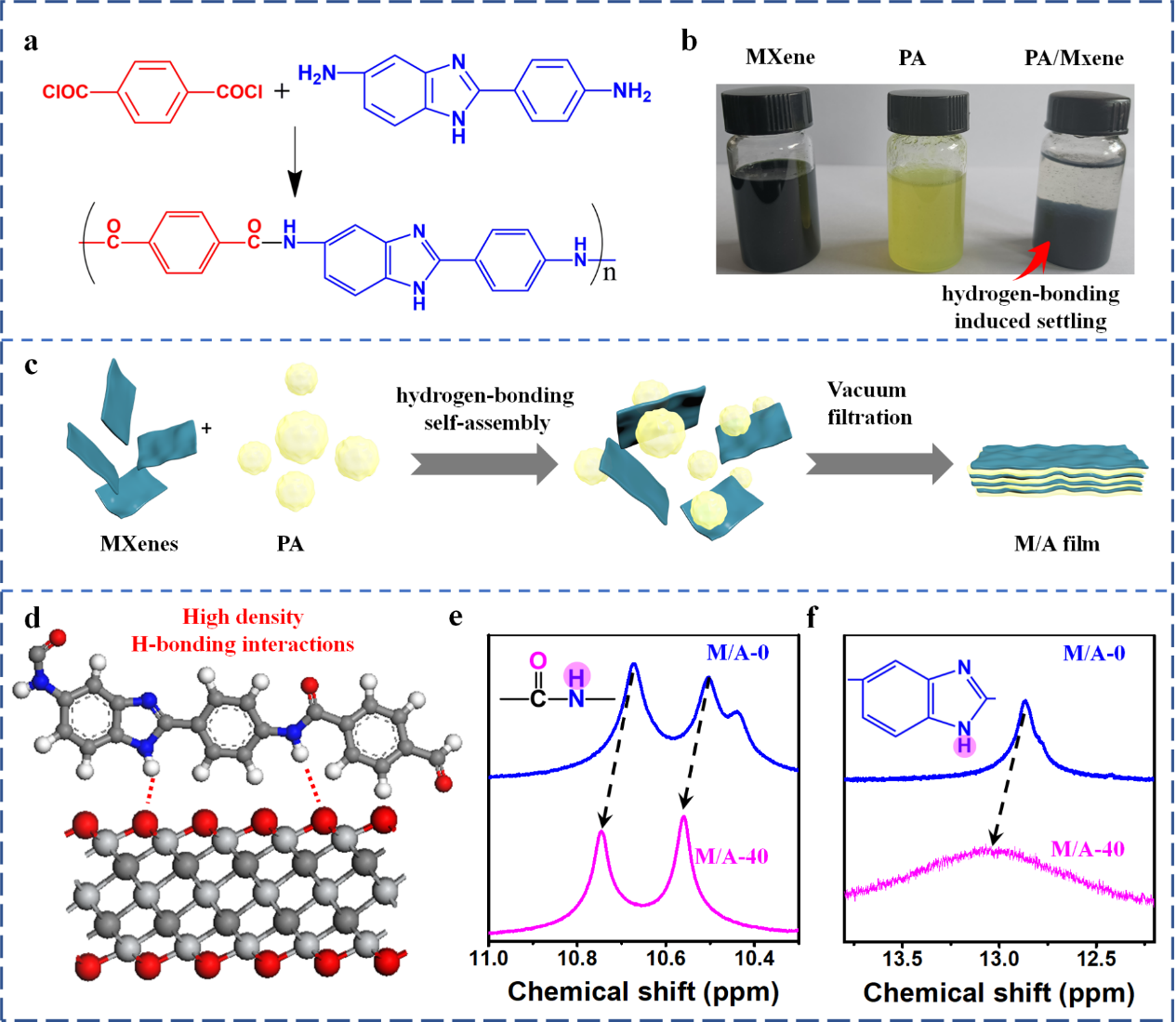

圖一：MXene/PA復合薄膜的制備流程及自組裝機制

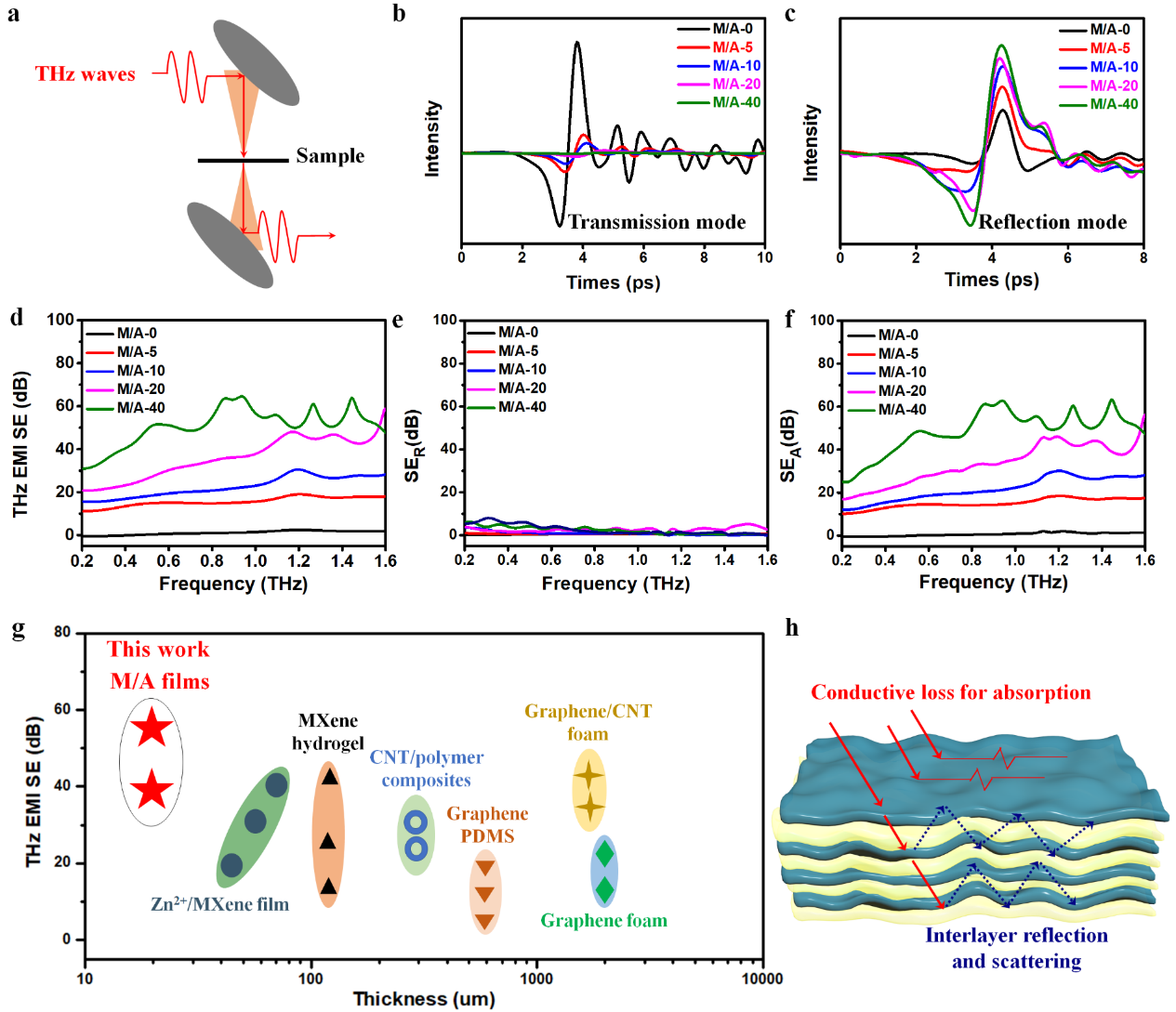

圖4. 復合薄膜的THz波屏蔽性質

  論文鏈接：https://doi.org/10.1039/D2TA09879B

通訊作者簡介：

  黃毅，南開大學材料學院教授，副院長，碳納米及高分子復合材料研究中心主任。先后承擔了國家自然科學基金、國家重點研發計劃、973、863、國際合作、國防重點項目等20余項課題。在新型低維納米材料的設計制備、電磁性質調控、高性能吸波/屏蔽材料開發和應用等方面取得了系列創新成果，并開拓了其在電子信息、航空航天及國防軍工等領域的應用。近年來，在Nat. Photonics, Adv. Mater., Nat. Commun., ACS Nano, Adv. Funct. Mater., Nano Lett.等刊物發表論文150余篇，先后有22篇文章入選ESI高被引論文，共被引用25000余次，H因子55，連續多次入選科睿唯安 “全球高被引科學家”及愛思唯爾“中國高被引學者”。曾獲國家自然科學二等獎（2018）1項，天津市自然科學一等獎2項（2015，2010）和二等獎1項（2021）。
