加拿大舍布魯克大學趙越教授/西北工業大學張秋禹教授 Angew：pH調控氫鍵實現聚合物水凝膠可逆動態響應行為
2023-04-13 來源：高分子科技
近年來，關于刺激響應水凝膠的研究已經取得了顯著進展。傳統的刺激響應聚合物材料通常通過外部刺激觸發平衡態的快速轉變來實現響應行為，難以在感知外部刺激的同時動態遺忘采集的信息。目前，外部刺激條件下形成非平衡聚集和動態結構來實現類似于“大腦”動態記憶和遺忘行為水凝膠的研究仍處于起步階段。

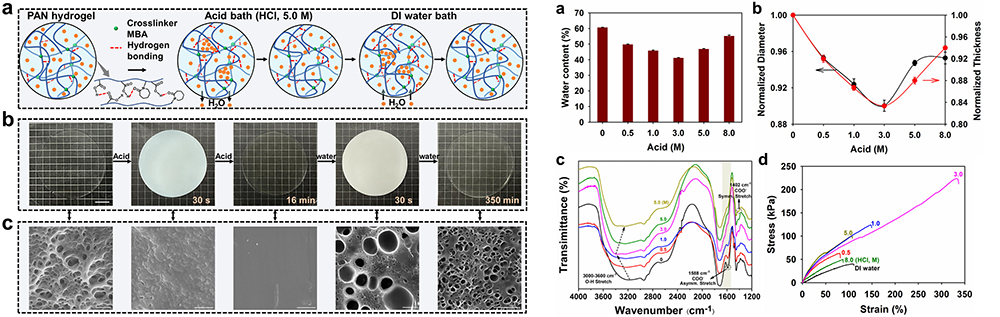

聚丙烯酸基水凝膠轉移到酸溶液（HCl, 5.0 M, 50 mL）時，由于水凝膠中羧基質子化速率和水分子擴散速度的非對稱性，局部形成高密度聚合物域，水分子被暫時鎖在聚合物水凝膠中，形成非平衡聚集和動態結構，引起光的散射，水凝膠立即由透明轉變為渾濁；水分子緩慢釋放同時伴隨著水凝膠自發從渾濁逐漸轉變為透明；在酸溶液溶脹平衡的水凝膠轉移至去離子水（pH 6.0, 50 mL）時，水凝膠中的羧基脫質子化，由于水凝膠中羧基脫質子化的非均一性，脫質子化程度高區域水含量高于脫質子化程度低區域，導致水凝膠再次由透明轉變為渾濁；隨著羧基的不斷脫質子化同時伴隨著水凝膠再次自發從渾濁逐漸轉變為透明。SEM結果也觀測到刺激條件下受挫結構的可逆調控。
研究發現在酸和去離子水的交替刺激下均可以在30 s實現水凝膠由透明轉變為渾濁；同時通過改變酸強度、交聯劑含量以及單體組成等因素均可以調控水凝膠由渾濁到透明所需要的時間，使水凝膠可逆動態響應行為具有可控性。
最終，通過局部光照引發聚合反應，引入互穿網絡抑制其刺激響應性，使未光照部分保留其刺激響應性，獲得特定圖案信息pH調控下的可逆動態響應行為，實現水凝膠對信息的選擇性記憶、遺忘及重新獲取、擦除。該工作為開發類生命體材料提供了一種新的設計策略。
原文鏈接：https://doi.org/10.1002/anie.202302900
版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
（責任編輯：xu）
相關新聞
- 南京工業大學毛宏理教授和顧忠偉教授團隊 AFM：具有微環境pH調控能力的多功能糖肽基水凝膠促進糖尿病傷口愈合 2023-05-03
- 廈門大學許清池/白華/姜源《Small》：常溫常壓下制備具有特定形狀的導電聚合物水凝膠 2024-02-05
- 江西科技師范大學盧寶陽/徐景坤 Small：3D打印高性能導電聚合物水凝膠生物粘附界面 2023-12-13
- 東北大學徐大可教授團隊《Adv. Funct. Mater.》：珍珠母啟發的多尺度層級交聯增強的MOF基防污耐微生物腐蝕涂層 2023-08-01
- 西工大顧軍渭教授/張雅莉副教授 Adv. Mater.：具有動態可逆熱管理性能的智能電磁屏蔽復合材料 2025-06-14
- 芬蘭坦佩雷大學郭洪爽博士 Angew ：新突破 - 基于超分子硫鍵的形狀記憶驅動材料 2025-06-04
- 浙工大劉善秋教授/浙大林強教授 Small：常溫溶劑蒸發觸發不可逆共價交聯實現極端條件下強效粘接 2025-05-14
