私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  天然橡膠（NR）獨特的應變誘導結晶性能，賦予了它高的拉伸、撕裂強度，以及優異的抵抗裂紋增長性，使其成為發展高性能橡膠制品的首選橡膠原材料。但 NR 也存在諸如與極性材料親和性差、抗濕滑性差，以及低耐油性、低氣密性等缺點。通過對天然橡膠主鏈上的雙鍵進行環氧化改性即可得到環氧化天然橡膠（ENR），其能從分子結構上改變天然橡膠，對于提高天然橡膠材料性能與應用價值方面具有重要意義。并且 ENR 驚喜的保留了“應變誘導結晶”特性，使其同樣具有優異的力學性能。目前關于NR應變誘導結晶的相關研究已有很多，北京化工大學盧詠來教授和北京工商大學張茜博士團隊長期從事橡膠應變誘導結晶（Strain-induced crystallization，SIC）的研究，采用WAXD技術和毛細管膨脹計研究了NR/IR共混體系的應變誘導結晶過程和結構變化規律（Plastics Rubber & Composites, 2017, 46(7):290-300）；采用峰值力定量納米力學AFM技術可視化、定量化地觀測了異戊橡膠（又稱合成天然橡膠，IR）在單軸拉伸過程中各相態結構的演變并分析了其自增強機理（Macromolecules, 2020, 53(8), 3082-3089）；采用同步輻射WAXD及偏振紅外技術對應變作用下不同丙烯腈含量的氫化丁腈橡膠的分子鏈取向及結晶行為進行了對比研究。但目前ENR應變誘導結晶的相關研究寥寥無幾，前期該團隊采用WAXD結合偏振紅外技術探究了環氧化程度對硫磺交聯體系下ENR應變誘導結晶的影響規律（Macromolecular Rapid Communications, 2019, 40(14), 1900042）；而ENR中的環氧鍵賦予了其極性和反應性，使其能夠通過二酸、二胺等新型交聯體系交聯，但目前其他交聯體系下ENR的性能與硫磺體系仍存在較大差距，限制了其在高性能領域的進一步應用，這可能與交聯體系對應變誘導結晶的影響有關。

  為了解決以上問題，北京化工大學盧詠來教授和北京工商大學張茜博士團隊采用WAXD結合偏振紅外技術探究了不同硫化體系對ENR應變誘導結晶和分子鏈取向的影響規律；進一步采用峰值力定量納米力學AFM技術觀測了硫磺（S）、過氧化二異丙苯（DCP）和衣康酸（IA）硫化體系下ENR在單軸拉伸過程中微觀結構的演變。

圖1 不同硫化體系的ENR硫化膠在不同應變條件時的2D-WAXD圖

圖2 不同硫化體系下ENR硫化膠拉伸過程中應變和結晶度與取向度的關系

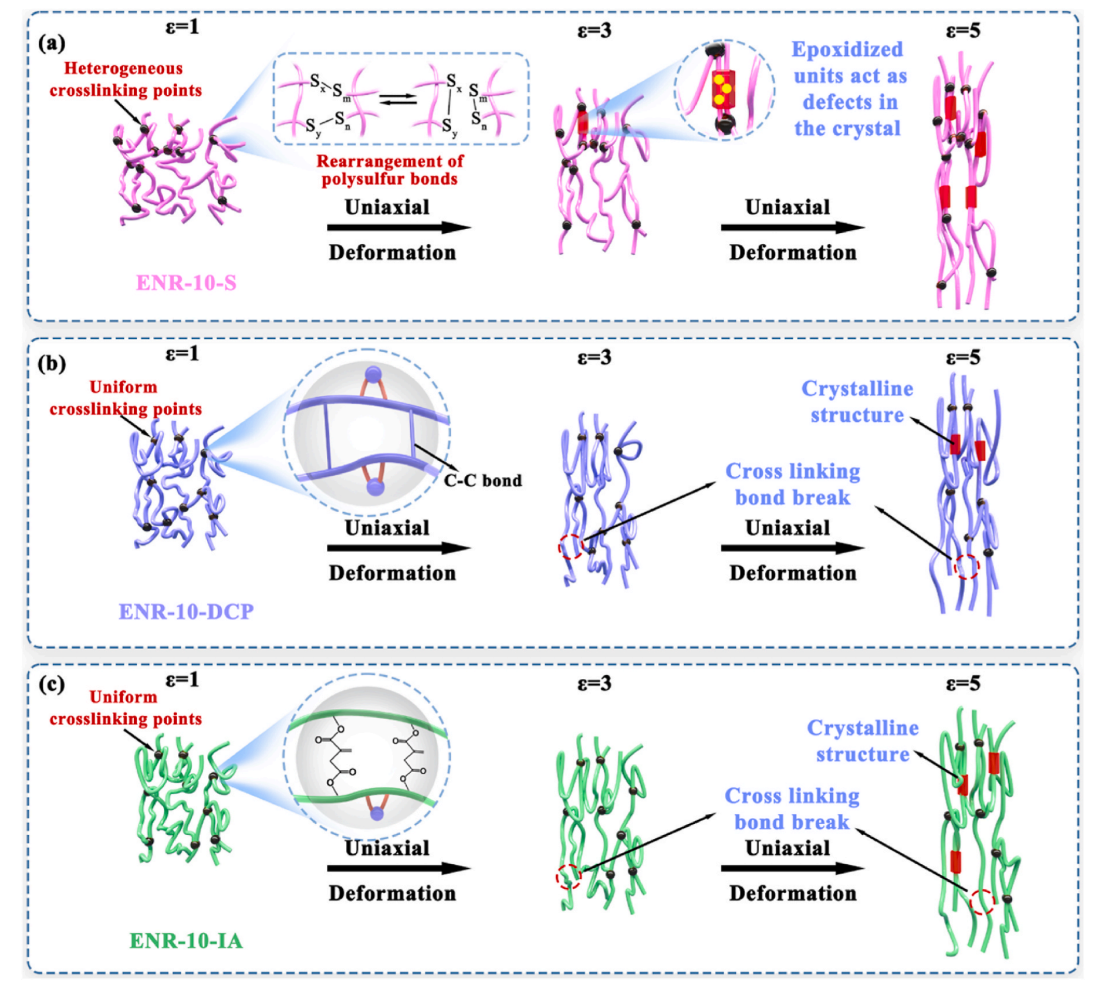

圖3 （a）ENR-10-S，（b）ENR-10-DCP和（c）ENR-10-IA在拉伸過程中微觀結構演變的示意圖

  論文鏈接：https://doi.org/10.1016/j.polymer.2023.125911
