兼具結晶性和離子特性的離子共價有機框架(COFs)近年來受到廣泛關注。離子基團的引入可以精確控制孔隙大小和功能，包括荷電性、親水性和離子導電性，這在各個方面都有很大的應用潛力。與單一的陰離子或陽離子COFs相比，兩性離子COFs同時含有陽離子和陰離子基團，具備高偶極矩和高帶電基團的特征，但整體仍然是電荷中性。這樣的結構特征將為兩性離子COFs帶來超越單離子COFs的獨特功能，如可調的電荷密度、超親水性和高離子導電性等，在離子傳導、膜分離、光催化等諸多領域具有重要意義。然而，兩性離子結構存在的強靜電斥力會極大地阻礙有序聚合和層狀排列，導致非晶或低晶的框架結構，從而限制了其應用。因此，直接從頭設計兩性離子構筑基元進而構建結構穩定、高結晶的兩性離子COFs仍然是巨大挑戰。
近期，西湖大學徐宇曦課題組以4-二甲氨基吡啶(DMAP)為高效催化劑，采用綠色水熱合成法，以預先設計好的兩性離子單體為構筑基元，通過與芳醛的Knoevenagel反應直接制備了高結晶、含有兩性離子、碳碳雙鍵連接的COFs (ZVCOFs)。而嘗試的各種傳統溶劑熱方法和后修飾方法均無法有效獲得高結晶ZVCOFs。詳細的理論計算和實驗表明，DMAP的高效催化活性和水的獨特作用共同促成了高結晶ZVCOFs的形成。水的加入不僅降低了反應的活化能壘提高了反應的可逆性，促進二維有序聚合，而且可以水化兩性離子位點有利層狀堆積，從而實現了高結晶和高比表面的ZVCOFs。所制備的ZVCOFs可以通過簡單超聲剝離得到穩定分散在水中的超薄結晶的兩性離子二維高分子納米片。得益于其高的π共軛結構和親水特性，ZVCOFs在可見光照射下具有2052 μmol h?1的超高犧牲光催化產氫速率，在420 nm處的表觀量子產率高達47.1%，優于目前報道的幾乎所有COF光催化劑。此外，ZVCOFs可以沉積在載體上作為光催化膜器件，其光催化產氫性能高達402.1 mmol h?1 m?2。這也是首次將兩性離子COF用于光催化的探索。
圖1. (a) 以前報道的兩性離子COFs的合成策略。 (b) ZVCOF-1和ZVCOF-2的合成示意圖。(c) ZVCOF-1 AA堆積的正視圖和側視圖（藍色, C; 紫色, N; 淺藍色, H; 黃色, S; 紅色, O）。
圖2. (a, c) ZVCOF-1和ZVCOF-2的PXRD譜圖。(b, d) ZVCOF-1和ZVCOF-2的N2吸附-解吸等溫線（插圖為對應的孔徑分布）。(e) ZVCOF-1、ZVCOF-2以及模型化合物的13C CP/MAS核磁譜圖。(f) ZVCOF-1和ZVCOF-2及其對應單體的FTIR光譜。(g) ZVCOF-1和ZVCOF-2的高分辨率N1s XPS光譜。(h) ZVCOF-1在不同溶劑中處理48 h前后的PXRD譜圖。
表1. 合成ZVCOF-1反應條件的探索與優化
圖3. (a) 不同催化劑聚合產物示意圖。(b)不同催化劑水熱法合成ZVCOF-1的PXRD譜圖。(c) 不同水量下DMAP催化合成ZVCOF-1的PXRD圖譜。(d) DMAP在有水和無水條件下催化Knoevenagel反應的歷程及活化能。(e) 二甲胺和吡啶催化Knoevenagel反應的歷程及活化能。(f) DMAP催化Knoevenagel模型反應中所有DFT優化的幾何結構。(g) TS3和W-TS3的分子圖。(h) TS3和W-TS3的BCP特性。
圖4. (a, e) 剝離ZVCOF-1和ZVCOF-2得到的兩性離子二維高分子納米片AFM圖（插圖為相應的穩定水分散液照片）。(b, f) 兩性離子二維高分子納米片的TEM圖。(c, g) HRTEM圖像（插圖為對應紅色區域的FFT圖案）。(d, h) 分別為和圖中的紅色方形標記區域的傅里葉濾波圖像。(i, j)二維高分子納米片的EDX元素圖。

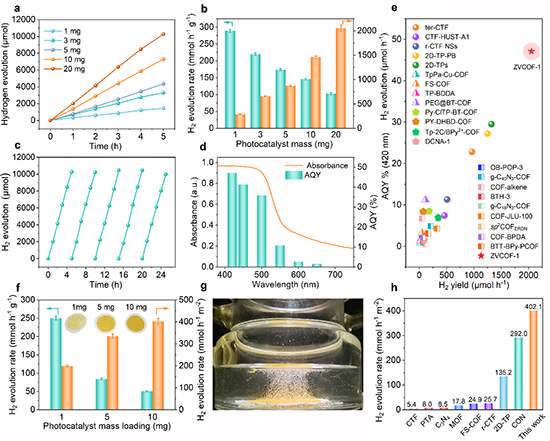

圖5. (a) 不同ZVCOF-1用量的光催化析氫反應的時間歷程圖。(b) 不同用量的ZVCOF-1的光催化HER性能。(c) ZVCOF-1光催化析氫循環試驗。(d) ZVCOF-1光催化在不同波長下的AQY。(e)ZVCOF-1性能比較圖。(f) 不同質量負載下ZVCOF-1薄膜器件的光催化析氫速率（插圖顯示相應薄膜的照片）。(g) ZVCOF-1薄膜器件的光催化產氫照片。(h) ZVCOF-1薄膜器件的性能比較圖。
該研究實現了高結晶兩性離子COFs材料的綠色合成，揭示了水分子在COFs成核結晶中降低反應能壘和促進π-π堆積的重要作用，展示了兩性離子COF優異的光催化性能，為理性設計制備具有離子特性和光電性能的新型COFs和二維高分子提供了新的思路。與此同時，DMAP水熱策略可以拓展到合成其他碳碳雙鍵、酮烯胺COFs材料，表現出良好的普適性。
上述工作以“Hydrothermal Synthesis of Highly Crystalline Zwitterionic Vinylene-Linked Covalent Organic Frameworks with Exceptional Photocatalytic Properties”為題發表在Journal of the American Chemistry Society上并被選為supplementary cover。文章的第一作者為西湖大學助理研究員章昭，徐宇曦研究員為本文的通訊作者。徐宇曦課題組近年來圍繞二位功能高分子及晶態多孔聚合物的設計合成、可控組裝加工及其在儲能、催化、環境的高效應用開展了系列工作（J. Am. Chem. Soc. 2017, 139, 11666; Adv. Mater. 2017,?29, 1703324; Angew. Chem. Int. Ed. 2017, 56, 15677; Adv. Mater. 2018,?30,?1705401; Adv. Mater. 2018,?30, 1800838; ACS Nano 2019, 13, 2473; Angew. Chem. Int. Ed. 2020, 59, 8247; Angew. Chem. Int. Ed. 2021, 60, 24915; Angew. Chem. Int. Ed. 2021, 60, 25381; Angew. Chem. Int. Ed. 2022, 61, e202113926; Angew. Chem. Int. Ed. 2022, 61, e202203327; J. Am. Chem. Soc. 2023,?145, 12745; CCS Chem. 2023, DOI: 10.31635/ccschem.023.202303111），該工作是課題組的最新進展，歡迎交流指教。
原文鏈接：https://doi.org/10.1021/jacs.3c08220
