私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  將乙醇酸（GA）引入到聚己二酸對苯二甲酸丁二醇酯（PBAT）分子鏈中，定制了生物可降解的PBAT-co-PGA共聚酯，該共聚酯在水中具有良好的降解能力，同時具有優異的力學、阻隔和耐老化性能。

  生物可降解PBAT存在水中降解慢的問題。為此，該團隊報道了一種PBAT-co-PGA共聚酯，在保持共聚酯中芳香族共聚單元（BT）含量（n_BT）不變的前提下，降低BT數均序列鏈長（L_BT），并結合GA可促進水解的能力，使所定制的共聚酯在水中可良好地降解，同時還具有優異的力學、阻隔和耐老化性能。該共聚酯具有很好的工業應用前景。

  將n_PTA為45 mol%、n_GA為13 mol%的PBAT-co-PGA（A₄₂T₄₅G₁₃）與相同n_PTA的PBAT（A₅₅T₄₅G₀）進行比較，雖然PBAT-co-PGA的L_BT更短，但其結晶度卻更高，彈性模量和拉伸強度也更高（圖2）。

圖2. PBAT和PBAT-co-PGA的性能比較。（a）拉伸應力-應變曲線，（b）彈性模量、（c）斷裂強度及（d）韌性與對苯二甲酸摩爾含量（n_PTA）之間的關系。

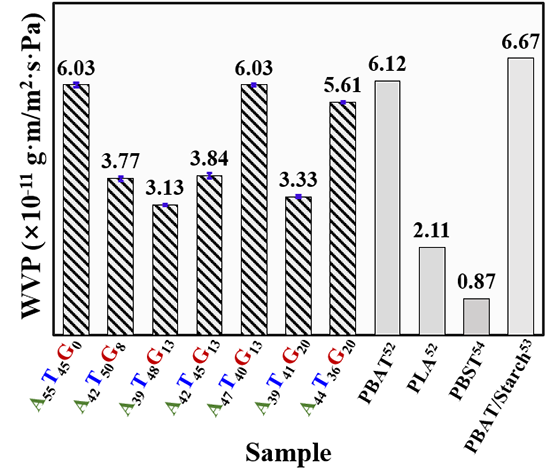

圖3. PBAT和PBAT-co-PGA以及常用生物可降解包裝材料水汽透過率的比較。

  共聚酯薄膜的戶外使用穩定性非常重要，研究表明PBAT-co-PGA較PBAT具有更好的戶外使用性能。

  原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.3c01403
