私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索:
北京大學陳爾強教授、楊爽研究員團隊 JACS:無規未必無序 - 具有豐富組裝結構的無規共聚物
2024-11-14  來源:高分子科技

  自組裝是構筑基元自發形成有序結構的過程。自然界中的自組裝現象處處可見。對于生命體系,眾多生理功能的實現都依賴于自組裝形成的多級有序結構,如蛋白質的折疊、染色體的形成都與自組裝密切相關。對材料科學而言,如何利用自組裝得到性能優異的納米材料始終是重要的科學問題。然而,從分子層面設計構筑基元,進而“自下而上”地形成所需的復雜有序多級結構,始終是一個巨大的挑戰。例如,嵌段共聚物能夠通過微相分離形成豐富的有序納米結構,但若想要精確調控微相分離則需要精確調控共聚物的組成和分子量,其制備過程需要繁瑣的序列加料和條件嚴苛的活性/可控聚合。


  近期,北京大學陳爾強教授和楊爽研究員團隊發現,只需將兩種僅尾鏈不同的楔形單體進行“一鍋法”聚合,即可得到一類具有優異自組裝性能的側鏈液晶無規共聚物(圖1a)。取決于不同的組成(可通過加料比簡單調控),該無規共聚物可呈現的自組裝結構包括:液晶柱狀相(ColH)和基于側鏈自識別的球狀相(S)、柱狀相(HEX)、雙連續相(GYR)和層狀相(LAM)。這是首次在無規共聚物體系中獲得GYR相。相關工作以題為“Liquid crystal promoted self-assembly of statistical copolymers into diverse nanostructures with precise dimensions”發表在《JACS》上。文章的第一作者是北京大學化學與分子工程學院的博士研究生張龍龍。該研究得到國家自然科學基金委的支持。

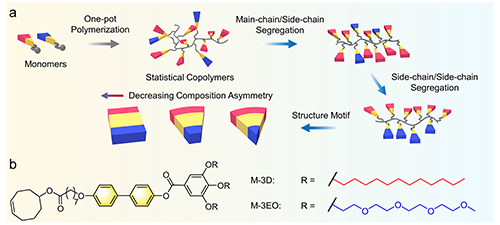

1a)無規共聚物的自組裝示意圖,(b)兩種楔形單體的化學結構。


  兩種楔形單體M-3DM-3EO的化學結構如圖1b所示,其“一鍋法”聚合得到的共聚物以聚環辛烯為主鏈,側鏈則是沿主鏈無規分布的兩種楔形結構單元。這種無規共聚物中脂肪性的主鏈和芳香性的側鏈會發生微相分離。進一步,在液晶基元的取向作用下,兩種僅在尾部有所不同的側鏈之間也會發生分離而分別分布在主鏈的兩側,因而每根鏈將形成新的構筑基元。構筑基元的界面斜率與組成相關,基于此,無規共聚物可以形成各種豐富的自組裝結構。在分子設計上選用柔順的聚環辛烯作為主鏈,這有利于彎曲界面的形成。側鏈經柔性間隔基連接到主鏈,使得主/側鏈的動力學充分“去偶合”,從而給予側鏈充分的自由度進行有序排列。


  研究者的前期工作發現,楔形側鏈液晶高分子可以組裝形成“多鏈超分子柱”,這種超分子柱的核心部分由多根主鏈捆束而成(ACS Macro Lett20121, 641-645)。與前期研究結果一致,單體M-3D的均聚物形成了“多鏈超分子柱”;而單體M-3EO的均聚物則是無定形的液體�;陂_環易位聚合(ROMP),研究者得到了一系列楔形側鏈液晶無規共聚物(P1-X,X為投料中M-3EO的摩爾分數),P1-X的一些代表性的X射線衍射(XRD)結果及相應的相結構示意圖見圖2。當M-3EO的含量非常低時,M-3EO“溶解”在了M-3D形成的“多鏈超分子柱”中。而當M-3EO的摩爾分數增加到0.15時,M-3EO則會自發地形成球狀聚集體,這些球狀聚集體無規分布在M-3D形成的“多鏈超分子柱”中。繼續增加M-3EO的含量,P1-0.30再次形成柱狀相,但其柱直徑顯著增大,此時的柱狀相由兩種側鏈相分離所形成,其中的柱子具有“核--冠”結構,M-3EO的寡聚氧乙烯尾鏈構成“核”,中間的“殼”為主鏈、間隔基及聯苯等,外圍的“冠”則為M-3D的烷基鏈。進一步增加M-3EO的含量,P1-X的自組裝行為與嵌段共聚物十分類似,經歷了HEX-GYR-LAM-inverted HEX的豐富相轉變過程。

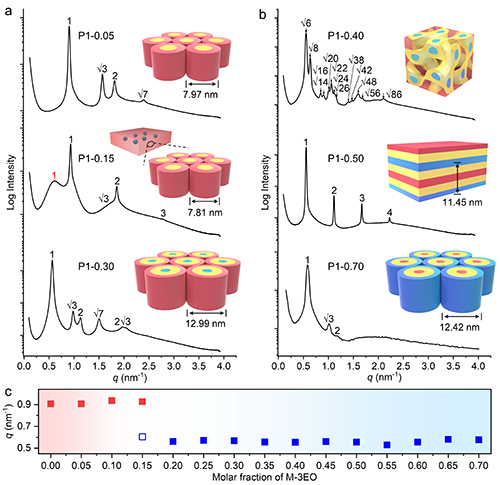

2a-bP1-Xs30 ℃ 時的1D XRD譜圖,(cXRD譜圖中第一級衍射峰的q值隨組成的變化。


  P1-X組裝結構的形貌進一步得到原子力顯微鏡(AFM)和透射電子顯微鏡(TEM)的證實。在AFM圖中可觀察到Sphere in ColH,HEXGYRLAM的特征形貌,其中ColHHEX平躺在硅片基底上。用TEM中可觀測到P1-0.30形成柱狀相的橫截面,其六方排列的“灰環套黑點”形貌表明HEX相確實由兩種側鏈的微相分離所形成。同時,基于XRD的電子密度重構圖(EDM)也揭示出這種由側鏈間的微相分離形成的“核--冠”結構。此外,與嵌段共聚物鏈長分散性所導致的不完美結構不同,由于該類無規共聚物的側鏈結構是精確的,所得組裝結構的特征尺寸高度均一,且長程有序結構相當規整。

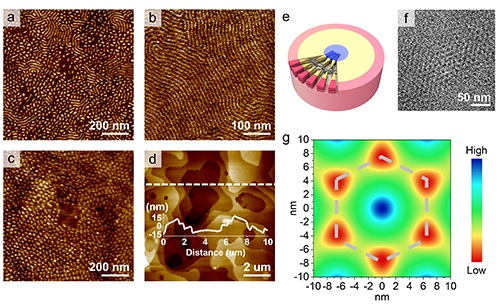

3a-dP1-XsAFM圖,(eHEX的模型圖,(fP1-0.30TEM圖,(gP1-0.30EDM圖。


  P1-X的相結構也受溫度的控制。以P1-0.20為例,其在低溫為HEX;緩慢升溫時P1-0.20會逐漸失去六方對稱性,并在經歷一個球狀相后進入各向同性態。對所有樣品進行變溫XRD測試,研究者得到了P1-X的完整相圖。該相圖分為兩部分,當X < 0.15時,M-3D形成的“多鏈超分子柱”占主導;當X > 0.15時,P1-X的相行為與嵌段共聚物類似,此時,兩種側鏈發生微相分離形成了新的構筑基元。當組成變化時,構筑基元的界面斜率相應發生變化,進而組裝形成不同的納米結構。

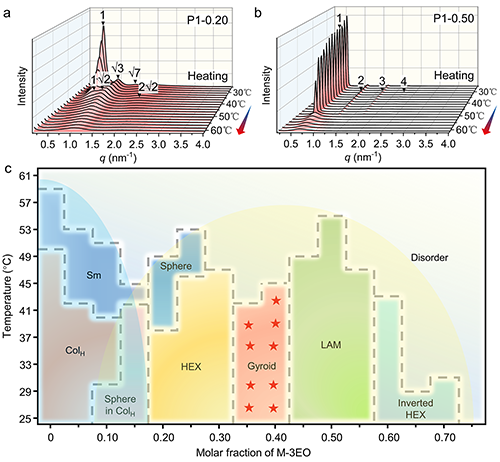

4aP1-0.20的變溫XRD譜圖,(bP1-0.50的變溫XRD譜圖,(cP1-Xs的相圖,其中黃色區域P1-Xs的自組裝行為類似嵌段共聚物,藍色區域由M-3D形成的“多鏈超分子柱”占主導。


  側鏈的液晶性對于P1-X形成有序結構是至關重要的。研究者發現當側鏈不含液晶性時,兩種側鏈之間不再發生微相分離,無規共聚物直接進入無定形狀態。分析表明,液晶基元間的各向異性排列增強了兩種側鏈發生相分離的能力,即便僅有微小的化學結構上的差別,側鏈液晶無規共聚物中不同側鏈的自識別和分凝也能夠進行。進一步的實驗還表明,這種側鏈液晶無規共聚物側鏈間的微相分離并非特例,它不局限于聚環辛烯主鏈和楔形側鏈,當主鏈變得較為剛性(如聚降冰片烯)或是將側鏈改為棒狀液晶基元,類似的微相分離同樣能被觀察到。


  小結:研究者設計了兩種僅尾鏈不同的楔形單體,基于“一鍋法”開環聚合得到一系列無規共聚物。通過簡單地改變投料比即可調控無規共聚物的長程有序組裝結構,包括ColH,S,HEXGYRLAMinverted HEX。特別地,液晶基元的各向異性排列顯著促進了兩種側鏈的微相分離。該無規共聚物自組裝形成有序結構的疇區尺寸僅與側鏈長度有關,化學結構精確的側鏈賦予了最終組裝結構的精確尺寸。鑒于液晶基元及尾鏈結構的廣泛選擇性,該類側鏈液晶無規共聚物將成為一個構筑納米功能材料的普適性平臺。


  原文鏈接:https://doi.org/10.1021/jacs.4c11649

版權與免責聲明:本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享,并不意味著贊同其觀點或證實其真實性,也不構成其他建議。僅提供交流平臺,不為其版權負責。如涉及侵權,請聯系我們及時修改或刪除。郵箱:info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
(責任編輯:xu)
】【打印】【關閉

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板: 汉阴县| 车致| 会东县| 瑞安市| 荣成市| 中山市| 缙云县| 秦安县| 阳东县| 尼木县| 拜城县| 梓潼县| 峨山| 炉霍县| 环江| 集贤县| 小金县| 太湖县| 定襄县| 亚东县| 工布江达县| 鸡泽县| 南丹县| 靖西县| 句容市| 江达县| 彝良县| 泰州市| 新龙县| 洛浦县| 剑阁县| 高邮市| 襄垣县| 绥宁县| 望奎县| 宁南县| 鄢陵县| 曲沃县| 当涂县| 儋州市| 金湖县|
