西工大劉維民院士團隊 ACS Nano：基于液態(tài)金屬納米材料增強的離子型超分子油凝膠潤滑材料
2024-11-30 來源：高分子科技
在工業(yè)應(yīng)用中，摩擦和磨損是造成機械部件故障的主要原因，由此引發(fā)的能量損耗占比高達三分之一。潤滑油作為常見的液體潤滑介質(zhì)，單一使用時難以滿足極端工況條件下的潤滑需求。納米材料憑借獨特的尺寸效應(yīng)與理化優(yōu)勢，添入潤滑油中可改善摩擦學(xué)性能，應(yīng)用前景廣闊。但納米材料在潤滑介質(zhì)中的長期分散穩(wěn)定性是亟待解決的關(guān)鍵問題。超分子油凝膠作為新型的半固體潤滑材料，既能保持潤滑油的特性，又具有剪切變稀、觸變性等新的理化性質(zhì)。在油凝膠中填充納米材料，賦予其額外功能，以此開發(fā)出基于納米材料的智能超分子凝膠潤滑材料。

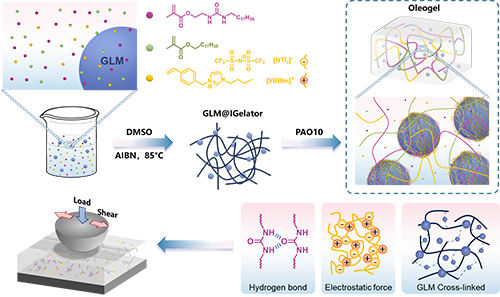

圖1. GLM基離子型超分子油凝膠（GLM@IGel）的制備過程

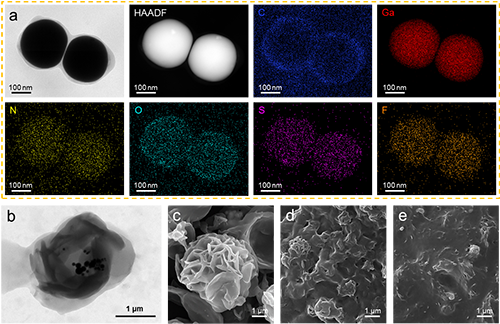

圖2. GLM@IGelator-2及干凝膠的TEM、HAADF、EDS及SEM表征

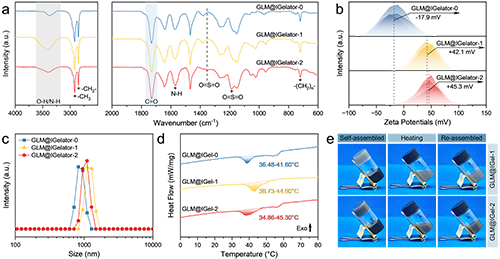

圖3. GLM@IGelator-0、GLM@IGelator-1和GLM@IGelator-2的（a）FT-IR譜、（b）Zeta電位和（c）粒徑分布曲線。GLM基離子型超分子油凝膠的（d）DSC曲線和（e）相轉(zhuǎn)變圖片。

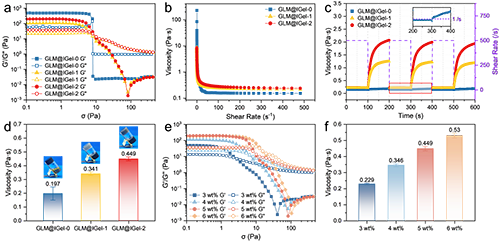

圖4. （a-d）GLM基離子型油凝膠的流變學(xué)性能。（e，f）離子型油凝膠GLM@IGel-2基于不同濃度的流變學(xué)性能。

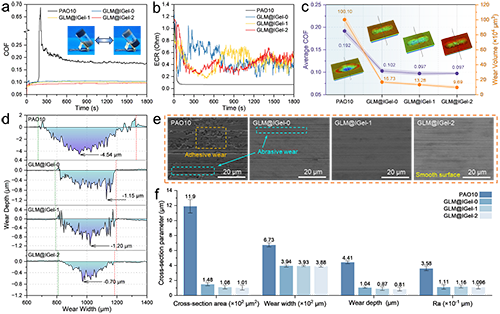

圖5. GLM基離子型油凝膠的摩擦學(xué)性能

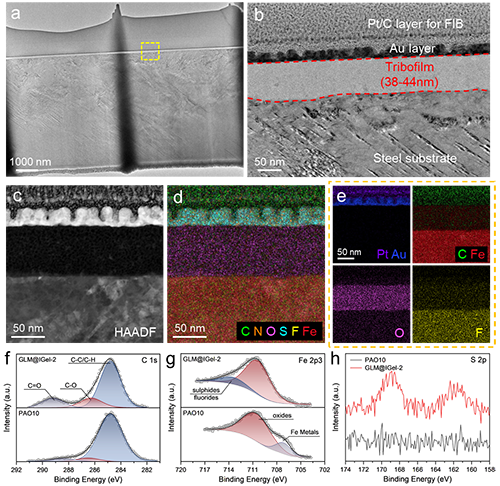

圖6. GLM基超分子油凝膠的潤滑膜的TEM和XPS表征

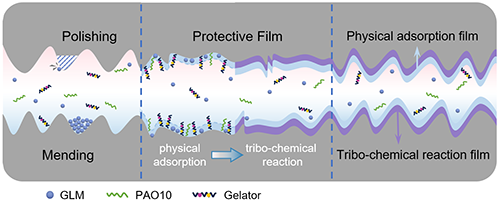

圖7. GLM基離子型油凝膠的潤滑機理
論文信息：Wang, Tiantian; Wang, Yixin; Wang, Xinnan; He, Baoluo; Liu, Shujuan; Ye, Qian; Zhou, Feng; Liu, Weimin. Fabrication of Ionic Supramolecular Oleogel Lubricants Enhanced with Liquid Metal Nanodroplets for Superior Tribological Performance. ACS Nano 2024. DOI: 10.1021/acsnano.4c10433.
全文鏈接：https://doi.org/10.1021/acsnano.4c10433
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 東南大學(xué)張久洋教授課題組 Adv. Mater.：基于無機硅網(wǎng)絡(luò)界面交換的液態(tài)金屬油墨 2025-06-20
- 東華大學(xué)王宏志教授、侯成義教授 Mater. Today：本征導(dǎo)電固液雙相液態(tài)金屬導(dǎo)體 - 助力多層可拉伸電子器件 2025-06-11
- 華南師大張振 Small：纖維素納米晶穩(wěn)定液態(tài)金屬Pickering乳液用作光熱、導(dǎo)電直寫墨水 2025-04-25
- 蘇州大學(xué)嚴鋒教授團隊 Angew：離子型COFs高效水收集 2024-12-24
- 華科大朱明強教授聯(lián)合湖北九峰山實驗室柳俊教授/向詩力博士團隊 CEJ：二元協(xié)同增強型化學(xué)放大膠助力半導(dǎo)體光刻制造 2024-02-22
- 南京郵電大學(xué)黃維院士、趙強教授、馬云教授《Nat. Commun.》：有機室溫磷光彈性材料 2023-08-12
- 蘭州大學(xué)卜偉鋒/蘭州化物所蔡美榮、周峰/西南科大常冠軍 Macromolecules：動態(tài)共價聚合物-納米粒子復(fù)合油凝膠潤滑劑 2024-08-25
