私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  有效的滲液管理對促進傷口愈合至關重要。醫用敷料因其廣泛的吸收性、透氣性及實用性等在傷口愈合治療過程中展現巨大潛力。目前，現有敷料在全階段維持穩定濕潤微環境促進傷口愈合方面仍面臨挑戰，特別是高滲液傷口濕潤環境的維持顯得不足。因此，探索如何利用敷料有效管理滲液并精準調控傷口分階濕潤環境是目前材料與醫學領域共同研究的熱點。

  近期，東華大學朱美芳/侯愷研究團隊構建了一種新型的水凝膠非織造布（Gel-Fabric）作為敷料的吸收層（圖1）。它具有不對稱的兩親性表面和持久的微觀多孔結構，可有效地動態調節傷口表面的水分，同時具有優異的吸濕、滲透和保濕性能。水凝膠非織造布可以在愈合前期吸收多余的滲出物并促進蒸發，然后在愈合后期保持傷口的水分環境。這是一種無需更換敷料，全程一步治療高滲液傷口的新方法，具有重要的臨床意義。

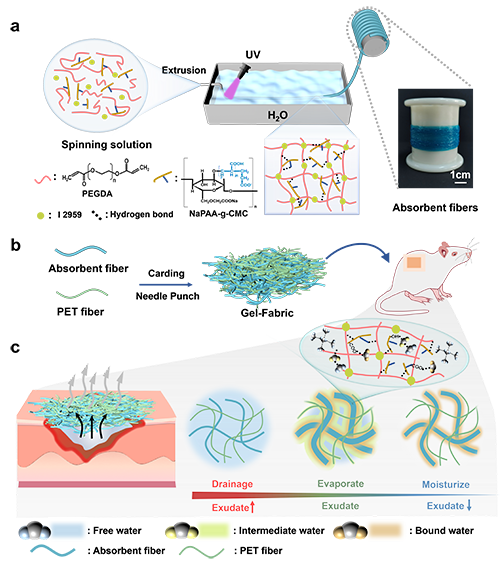

圖1 新型水凝膠非織造布的設計原理圖

  在這項研究工作中，首先通過動態原位聚合紡絲法連續化制備具有可調水態的非織造用吸水纖維(P₁₅/C_x纖維)。以聚乙二醇二丙烯酸酯（PEGDA）為交聯網絡骨干，同時將NaPAA-g-CMC聚合物鏈穿插到交聯網絡中形成半互穿三維網絡結構。與傳統的親水纖維不同，本征吸水纖維可以利用聚合物網絡結構促進中間水的形成，有效捕獲結合水，能夠實現大量水分儲存，并在改變水的狀態方面表現出卓越的性能。

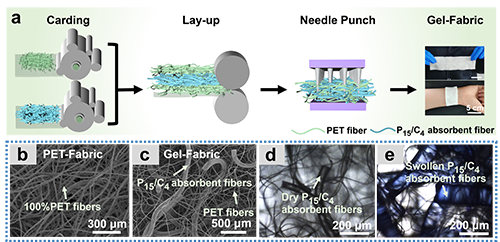

圖2 新型水凝膠非織造布的制備示意圖

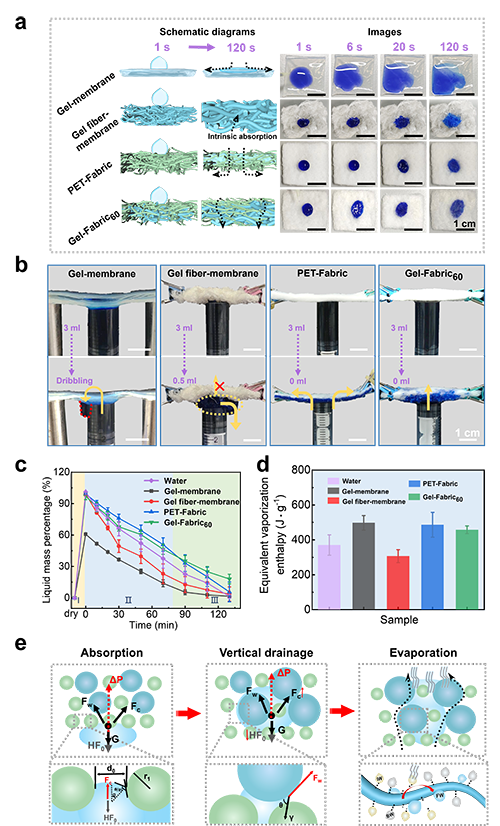

圖3 新型水凝膠非織造布的液體管理性能

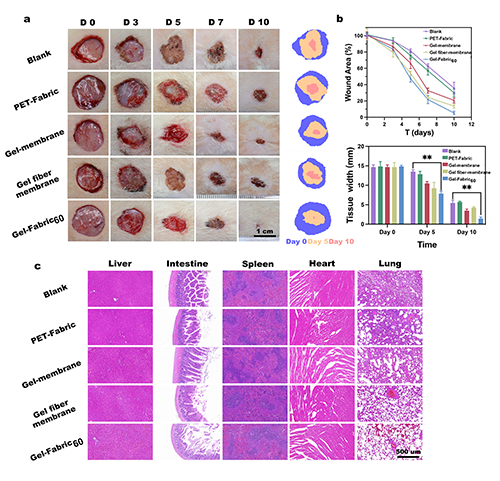

圖4 新型水凝膠非織造布閉合全層皮膚損傷

  文章鏈接：https://doi.org/10.1016/j.biomaterials.2024.123036
