私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  受自然界生物體的啟發，賦予材料自愈合性能使材料對其損傷部位及時進行自修復，進而可以方便地提高材料的安全性和延長材料的使用壽命。自愈合概念已延伸至混凝土、陶瓷、金屬等材料范疇。有機高分子材料因其化學結構的可設計性，在自愈合功能的調控方面展現了特有的發展潛力。但遺憾的是，目前可自愈合的高分子材料大都是基于非可降解或者難以降解的烯烴類聚合物。因此，研發性能優異的具有可降解性能的自愈合材料，成為當下趨勢。

  近日，浙江大學伍廣朋研究員在前期嵌段型二氧化碳材料設計、合成和自組裝的工作基礎上(Macromolecules 2016, 49, 807；Nano Lett. 2017, 17, 1233；Macromolecules 2018, 51, 791)，通過學科交叉首次利用“一鍋法”高效制備了具有自愈合性能的嵌段型聚碳酸酯共聚物材料。相關論文發表在新一期的《Macromolecules》上 (Construction of Autonomic Self-Healing CO2-based Polycarbonates via One-pot Tandem Synthetic Strategy, Macromolecules, 2018, 51, 1308. )。

圖1. 嵌段型聚碳酸酯材料的一鍋法合成策略和材料成膜后的樣品

  該研究工作中，作者利用三種高效的化學反應：環氧烷烴的水解反應、鏈穿梭聚合和烯烴-硫醇點擊反應（圖1），實現了嵌段型聚碳酸酯基聚合物的高效定量制備。通過應力-應變測試，發現制備的嵌段型聚碳酸酯材料在室溫下愈合1 小時，材料的斷裂應變、最大應力和楊氏模量即可實現~90%的完全恢復，且材料展現了優異的透明性。

圖2. 嵌段型聚碳酸酯材料自愈合實驗和對應的應力-應變測試曲線

  作者通過NMR和FT-IR對自愈合機理進行了詳細探討，發現該材料強健的自愈合能力是酰胺之間的同種（homo-）氫鍵和聚碳酸酯骨架羰基和酰胺間的異種（hetero-）氫鍵共同作用的結果。

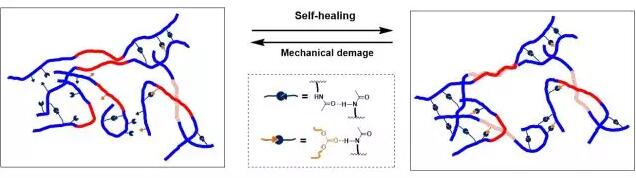

圖3. 嵌段型聚碳酸酯材料自愈合機理圖

  上述研究首次拓展了二氧化碳材料在自愈合材料上的應用，為可降解聚碳酸酯材料的功能化提供了新思路。博士研究生楊貫文為該論文的第一作者，浙江大學伍廣朋研究員和美國德州農工大學Darensbourg教授為該論文的共同通訊作者，該研究得到了國家自然科學基金和浙江大學百人計劃的支持。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.7b02231
