私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  作為最具代表性的窄帶隙稠環非富勒烯電子受體（ITIC及其衍生物類）由于具有高電子遷移率、強吸收和多樣化的能級排列等優點，在非富勒烯聚合物太陽能電池領域展現出極大的應用前景。在此基礎上，發展與其光譜能級匹配的高性能寬帶隙聚合物給體材料對于進一步提升太陽能電池的器件效率具有重大的研究意義。

圖1. 基于BDF單元的寬帶隙聚合物PBDFT-FBz和PBDFF-FBz的化學結構式。

  近期，哈爾濱工業大學材料學院張勇教授課題組與國家納米科學中心呂琨研究員課題組合作，結合主/側鏈工程策略，成功制備了兩個基于苯并二呋喃和氟代苯并三唑的寬帶隙聚合物給體材料（PBDFT-FBz和PBDFF-FBz）。與其苯并二噻吩對應聚合物相比，呋喃單元的引入使得這類呋喃聚合物具有更低的HOMO能級和較為規整的分子排列，聚合物鏈間的相互作用也顯著增強。

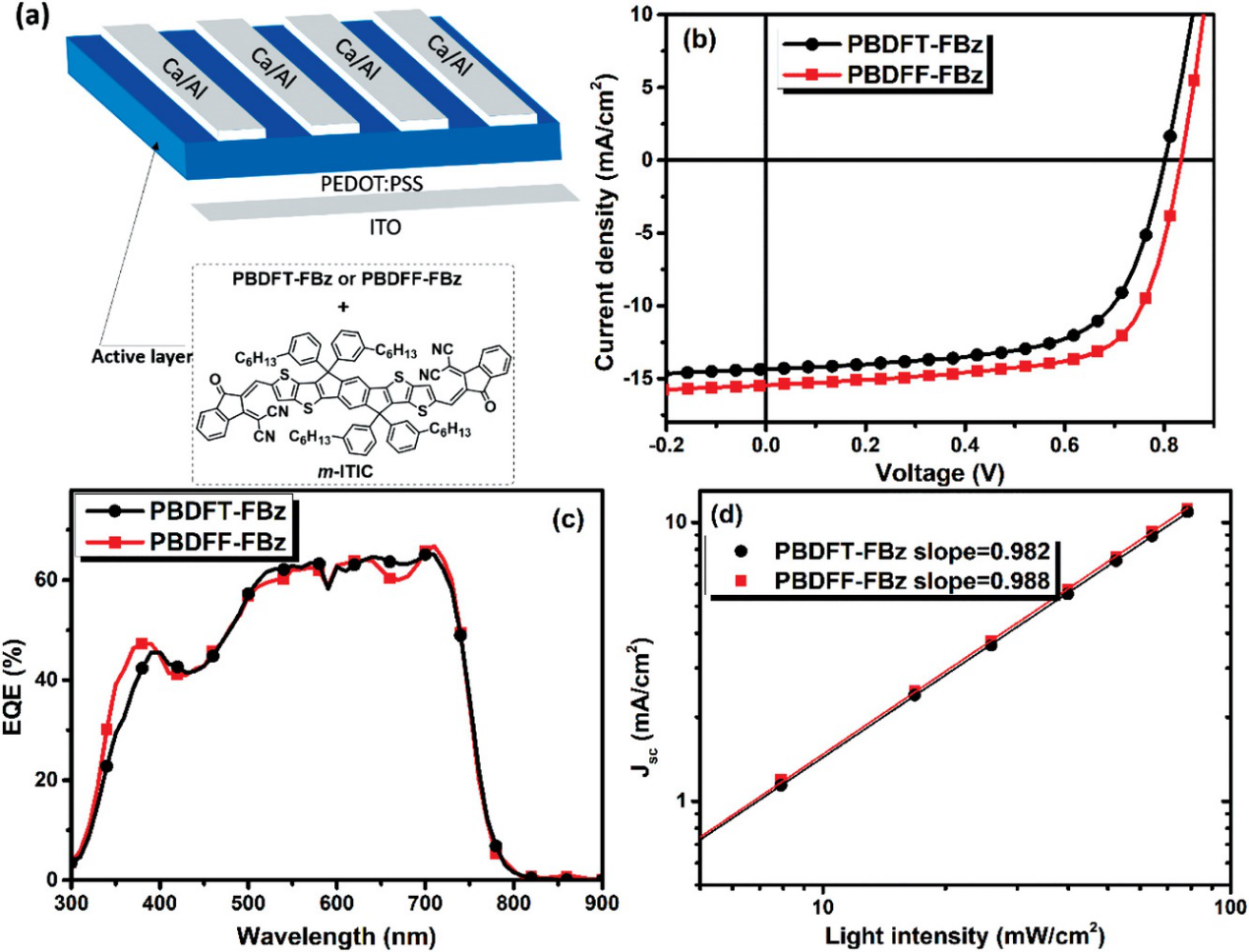

圖2. （a）非富勒烯電池的器件結構圖；（b）二種聚合物給體器件的J-V曲線圖；（c）二種聚合物給體器件的EQE曲線圖；（d）器件電流密度對光強依賴性的研究。

  當與非富勒烯電子受體（m-ITIC）共混后，基于PBDFT-FBz器件最終獲得了7.57%的能量轉換效率。同時，烷基呋喃側鏈取代的PBDFT-FBz器件由于其更低的HOMO能級和更好的鏈間的相互作用、最終獲得了0.829V的高開路電壓，14.43 mA cm-2的短路電流和69.42%的高填充因子，能量轉換效率也提升至8.79%，相較于其苯并二噻吩聚合物（J52）/m-ITIC器件效率提高了約47%。

  相關工作發表在Macromolecular Rapid Communications上，文章第一作者是哈爾濱工業大學材料學院本科生朱若溪，國家納米科學中心/清華大學博士研究生王鎮為共同第一作者，哈爾濱工業大學張勇教授和高世勇博士以及國家納米科學中心呂琨研究員為共同通訊作者。

  論文鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/marc.201900227
