私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  高效的激子解離和電荷傳輸影響著本體異質結有機太陽能電池（BHJ-OSCs）器件的最終光伏性能。這不僅取決于其組分的材料光電子性質，還大大取決于活性層薄膜具有良好的相分離形貌。理想的活性層薄膜形貌通常被描述為在器件制備過程中能自發地形成納米級互穿網絡結構。這種形貌可以為高效的激子解離和電荷傳輸提供足夠的界面面積和電荷轉移通道，降低電荷復合損失，確保器件的優異性能。活性層薄膜通過溶液旋涂技術進行處理，薄膜的沉積在制備過程中是一個非平衡過程，對實現有利的微觀形貌的形成造成了阻力。聚合物給體是活性層中的重要組分之一。具有較強溶液聚集性質的聚合物給體可以使得其在成膜過程中產生強烈的分子間相互作用影響活性層薄膜形貌的形成過程，最終的器件往往表現出更為優異的性能。探究聚合物給體溶液聚集性質調控對形貌的動態演化和光伏性能間的關系具有重要的研究意義。

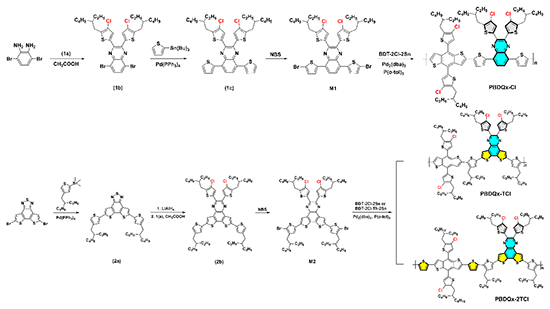

圖1. 聚合物給體PBDQx-Cl、PBDQx-TCl和PBDQx-2TCl的合成路線

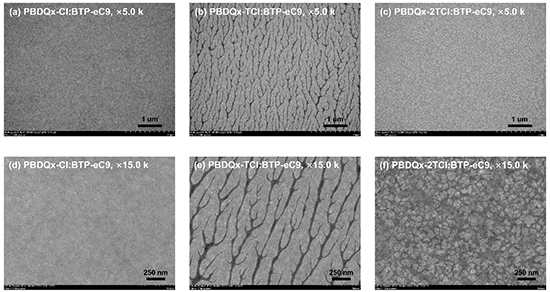

圖3. (a, d) PBDQx-Cl:BTP-eC9、(b, e) PBDQx TCl:BTP-eC9和(c, f) PBDQx-2TCl:BTP-eC9活性層薄膜形貌

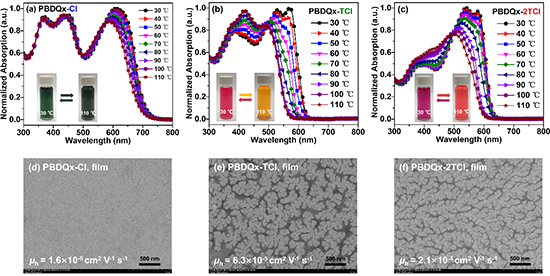

圖4. 基于PBDQx-Cl:BTP-eC9、PBDQx-TCl:BTP-eC9和PBDQx-2TCl:BTP-eC9器件的(a) J-V曲線、(b) EQE曲線、(c) J_ph與V_eff曲線、(d) 空穴和電子遷移率直方圖、(e) J_SC與光密度關系曲線和(f) V_OC與光密度關系曲線

  論文鏈接：https://doi.org/10.1021/acsmaterialslett.3c00566
