離子熱電 (i-TE) 材料因其遠大于電子熱電 (e-TE) 材料的熱電勢(或Seebeck系數)而受到廣泛關注。迄今為止,報道的p型離子熱電材料的最大熱電勢為 + 34.5 mV/K。然而,很少有高質量的n型離子熱電材料(絕對熱電勢> 10 mV/K)的報道,這對n型離子熱電材料的發展和超靈敏離子熱電堆的設計產生了較大的限制。電解質陰離子和陽離子之間的熱泳遷移率差異是最大化熱產生電信號的關鍵,這主要是通過離子與聚合物網絡的相互作用來實現的。具體而言,基于無機電解質與弱聚電解質網絡的相互作用和離子液體電解質與電中性聚合物網絡的偶極相互作用,均已應用于高性能p型離子熱電材料的設計。令人擔憂的是,作為離子與聚合物網絡之間典型的相互作用,配位理論在離子熱電材料中的應用還從未見報道。
有鑒于此,南方科技大學電子與電氣工程系王太宏教授課題組展示了通過協同配位和水合相互作用獲得的具有巨大負熱電勢的離子水凝膠熱電材料。由聚乙烯醇和氫氧化鈉制成的離子水凝膠是通過簡單的干退火工藝制備的,并且表現出高達 -37.61 mV/K的熱電勢,對于電子和離子導體來說,這是一個較高的絕對熱電勢。并且,這種離子水凝膠具有一系列潛在應用,包括超靈敏離子熱電堆的設計、溫度傳感和低品味熱能收集。
固體無機電解質的分子動力學模擬指出,路易斯堿性聚合物由于與陽離子基團之間的強配位作用,有利于緩慢的陽離子和快速的陰離子擴散,這是設計n型i-TE材料的必要信號。此外,最近的報道還表明,通過 -OH (PVA) 與陽離子之間的配位相互作用,將 NaOH 或 NaCl 等無機電解質加入到聚乙烯醇 (PVA) 固體薄膜中會引起陽離子/陰離子離解,從而改善 PVA 共混物的摩擦電特性。然而,NaOH在固體聚合物網絡中的熱泳遷移率遠低于有機離子液體電解質,這就是為什么含有無機電解質的熱電材料通常分散在高介電常數的水凝膠相或較低Tg (玻璃化轉變溫度)的液體有機溶劑中的原因。顯然,對于無機離子的熱擴散,水合相互作用和配位相互作用是一對競爭關系。其中,具有挑戰性的工作是如何在水凝膠中建立穩定的聚合物-離子配位結構。因為無機離子的配位結構很可能被離子水合過程破壞。
由于水溶性、可降解性和生物相容性,PVA 被廣泛應用于生物醫用水凝膠領域。作者注意到,通過 100 ℃ 的高溫干退火工藝,可以在完全溶脹的 PVA 水凝膠中制造一定數量的“永久性”PVA 晶體。如果陽離子的配位結構可以交織在穩定的結晶PVA中,那么可以利用PVA晶疇的抗水溶脹性來實現穩定的陽離子-PVA配位關系。也就是說,作者初步推斷 PVA 水凝膠可能采用更高溫度的干退火工藝,同時實現結晶 PVA 和穩定的 PVA-陽離子配位相互作用。具體而言,他們推測穩定的 PVA 晶域可以在“錨定 Na+ -PVA 配位結構并穩定存在于水凝膠中”發揮重要作用。
圖 1 具有協同配位和水合作用的 PVA 和 NaOH 離子水凝膠的設計原理。
圖 2. PVA 水凝膠中結晶域的表征。

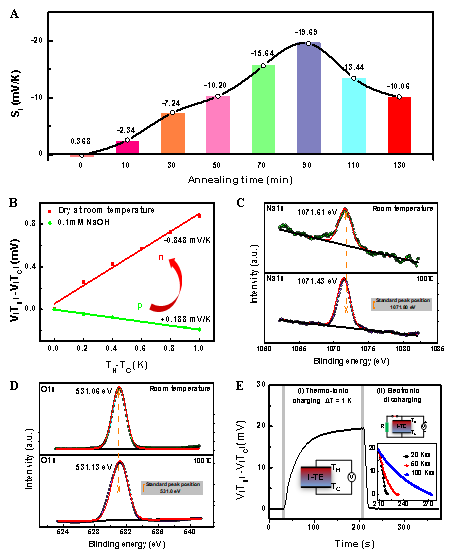

圖 3. PVA 水凝膠的熱電特性。

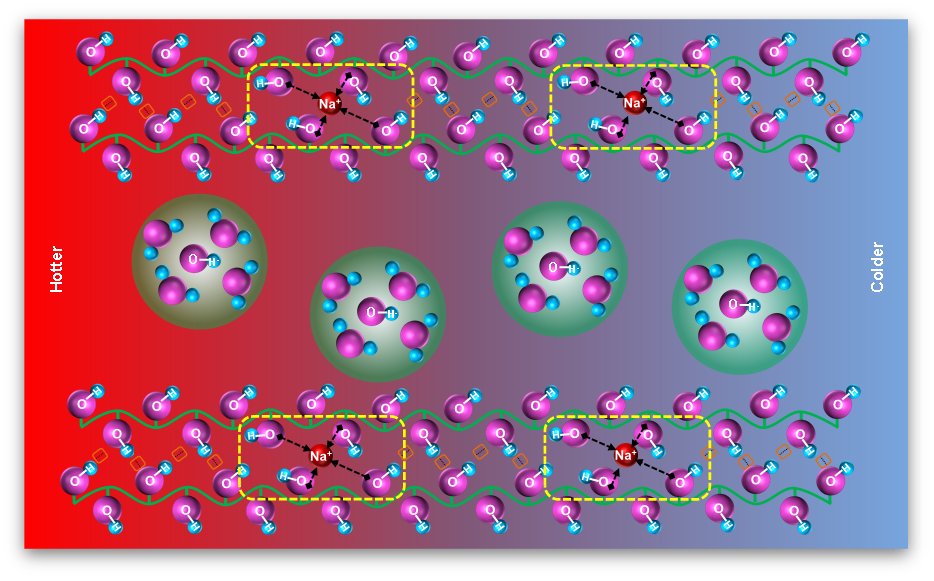

圖 4. 配位和水合相互作用的機理。

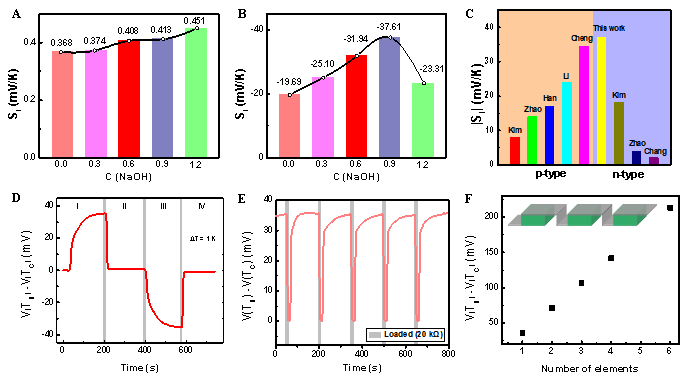

圖 5. 不同濃度 NaOH 的 PVA 水凝膠的熱電特性
該工作以 Giant negative thermopower of ionic hydrogel by synergistic coordination and hydration interactions為題發表在11月24日出版的Science Advances上 (DOI: 10.1126/sciadv.abi7233)。南方科技大學電子與電氣工程系博士生陳彬、碩士生陳倩玲和博后肖松華為該論文共同第一作者,王太宏教授為通訊作者。
原文鏈接:https://www.science.org/doi/10.1126/sciadv.abi7233
- 深圳大學田雷課題組 Macromolecules:超拉伸、抗裂紋擴展和抗沖擊的離子導電離子水凝膠 2025-04-15
- 阿爾伯塔大學曾宏波教授 AFM:皮膚角質層啟發的本征保濕抗凍兩性離子水凝膠用于智能柔性傳感器 2025-04-14
- 浙工大楊晉濤/鄭司雨團隊 Macromolecules:基于鐵鹽強化兩性離子水凝膠 2025-03-08
- 清華張興/馬維剛和香港科大黃寶陵《Nat. Commun.》:選擇性調控全固態離子熱電塞貝克系數 2022-01-12
- 華南理工大學郭建華教授團隊 AFM:可多層組裝泡孔結構的聚乙烯醇/碳復合氣凝膠實現寬帶微波噪聲雙吸收和水下形狀記憶效應 2025-05-14
- 南大李承輝/金鐘、南林羅艷龍 Adv. Mater.:超高模量聚乙烯醇水凝膠電解質實現無枝晶鋅離子電池 2024-11-16
- 美國東北大學鄭義教授、Marilyn L. Minus教授團隊:易于制造的高透明薄型聚乙烯醇氣凝膠 2024-11-10
