深圳先進院/電子材料院朱朋莉、毛竹等 AOM：動態共價鍵構筑的形狀記憶、自修復、可回收和全色發光的超長有機磷光類玻璃體材料
2022-09-24 來源：高分子科技
超長有機磷光(UOP)高分子材料在光電子、生物成像和信息加密等領域受到廣泛關注。然而，具有可變機械強度、自修復和優良加工性能的UOP材料仍然是一項挑戰。

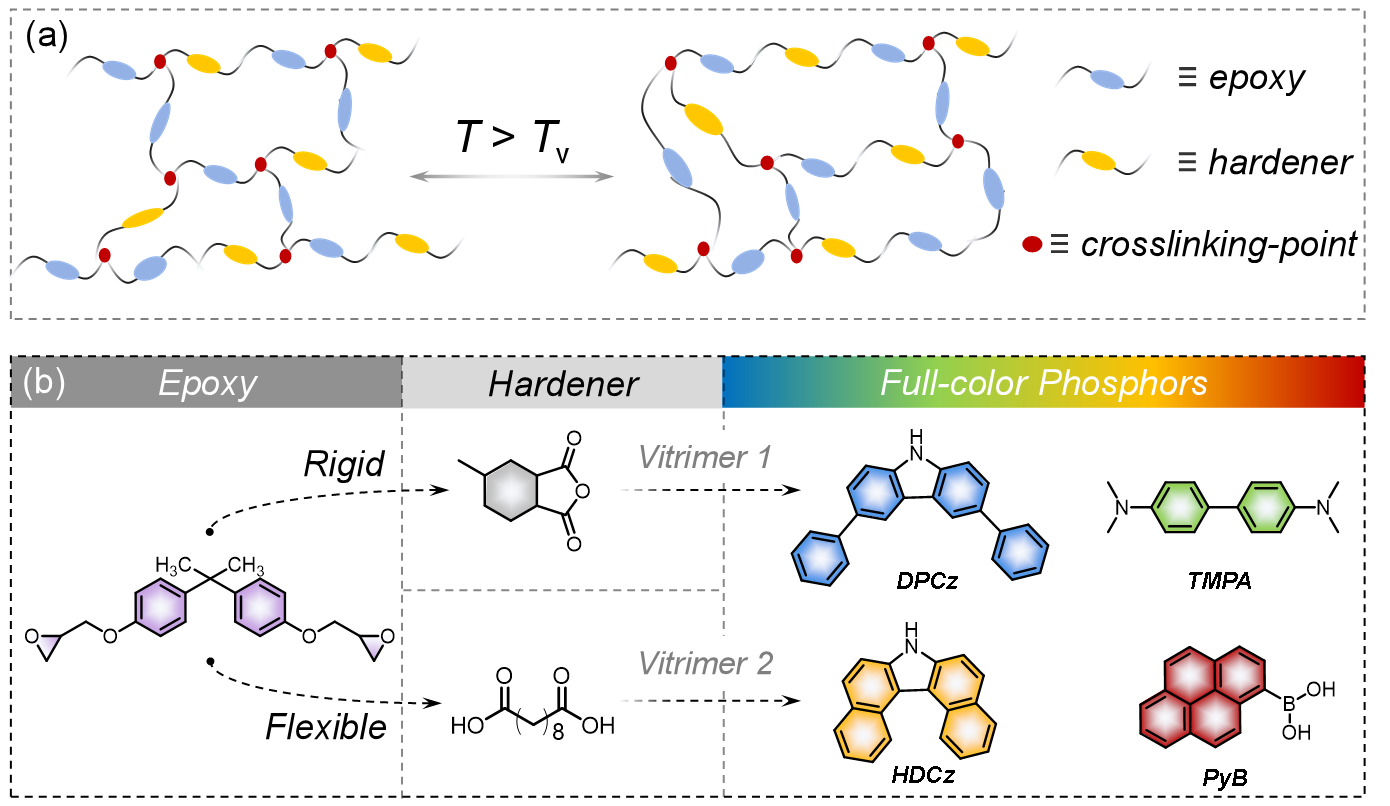

圖2 室溫下環氧樹脂/酸酐體系在365 nm激光照射后的磷光照片、穩態光譜和延遲磷光光譜。
摻雜不同磷光體的環氧樹脂/酸酐體系在365 nm激發后，可分別表現出藍、綠、黃、紅四種顏色，其中肉眼可觀察到的藍色磷光可達22 s。通過延遲磷光光譜和磷光壽命光譜測得藍色磷光的主峰位于480 nm左右，磷光壽命為1.75 s；綠色磷光的主峰位于530 nm左右，磷光壽命為1.38 s；測得黃色磷光的峰位于535 nm和570 nm左右，磷光壽命為1.33 s；測得紅色磷光的主峰位于610 nm左右，磷光壽命為0.36 s。這種超長有機磷光表明環氧樹脂/酸酐體系類玻璃體材料良好的剛性環境有效的抑制了激發態分子的振轉運動，有利于超長有機磷光材料的制備。
圖3 選擇不同的固化劑體系調整超長有機磷光類玻璃體材料的拉伸性能。
選擇不同的固化劑可賦予類玻璃體材料不同的機械性能、玻璃化轉變溫度等，調整這些性能可滿足超長有機磷光類玻璃體材料在不同方向的應用需求。環氧樹脂/酸酐體系摻雜DPCz、TMPA、HDCz和PyB后的模量分別為1113.65、1222.69、1157.01和991.06 MPa；而環氧樹脂/癸二酸體系分別為2.05、1.01、4.67和1.59 MPa。二者之間的機械性能發生了明顯的變化，主要原因是柔性基團的引入改變了固化體系的剛性，使體系由脆性材料轉變為彈性體，擴大了超長有機磷光類玻璃體材料的潛在應用。
圖4 超長有機磷光類玻璃體材料的形狀記憶、自修復、可回收性能。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adom.202201558
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 北京化工大學馬志勇課題組《Chem. Mater.》：一種可替代Bd的有機磷光基元 2022-12-27
- 黃維院士、安眾福教授團隊與合作者JACS：具有高力學強度的超長磷光泡沫材料 2021-09-25
- 北理工董宇平課題組在寬范圍顏色可調的超長有機磷光材料研究方面取得進展 2020-06-23
- 清華大學危巖教授和吉巖副教授課題組在《Prog. Mater. Sci.》發表關于環氧樹脂類玻璃體材料的綜述 2020-07-14
- 華工郭建華、蔣興華團隊 CEJ：具有優異吸波性能和紅外/微波刺激響應形狀記憶功能的自修復型FCIP/RGO/PUU柔性復合材料 2025-04-20
- 上海交大鄭思珣教授課題組 Macromolecules：一種兼具自修復性、形狀記憶和離子電導性能的有機-無機雜化共聚物 2025-04-16
- 北師大汪輝亮教授課題組 AFM：基于部分水解聚丙烯腈制備具有形狀記憶效應和超高彈性模量的非芳香室溫磷光水凝膠 2025-04-08
