私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

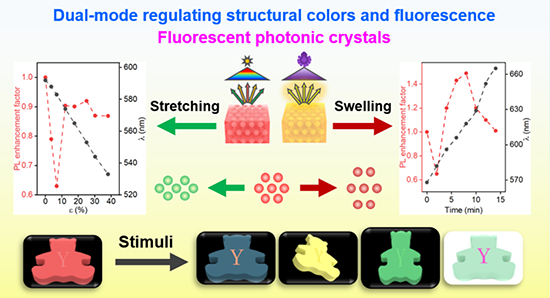

  光子晶體（PCs）的光子帶隙（PBGs）可以改變光的傳播速度和光學態密度（DOS），因而是調控染料熒光的理想候選材料。目前所報道的熒光光子晶體（FPC）可分為三類。第一類是基于PC-熒光層（量子點、染料、上轉換納米顆粒和有機金屬配合物）雙層結構的FPC。當FPC的PBG和熒光波長重疊時，熒光得到顯著增強。第二類是將熒光團封裝在PC晶格中的FPC。當反射和熒光波長重疊時，熒光團的熒光被抑制。第三類是構建基于PC-熒光層-PC三層結構的FPC。這種結構特別適用于具有雙波長發光特性熒光團。然而，傳統FPC具有1）固定微納結構，導致其難以動態調節熒光發射性質；2）染料在溶劑中易釋放等問題，嚴重限制了其應用范圍。因此，制備具有可動態調控熒光、在溶劑中無染料釋放、熒光和結構色顏色明亮且穩定性好的FPCs仍是一項巨大的挑戰。

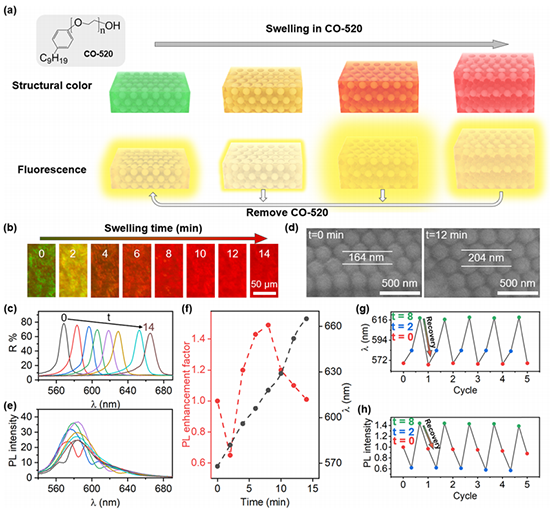

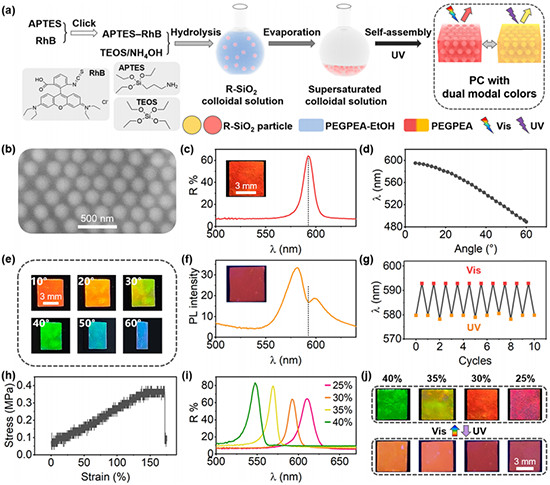

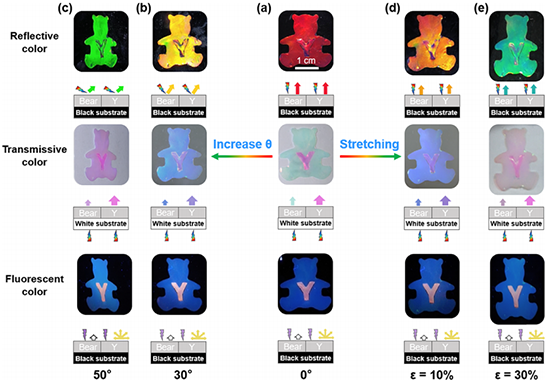

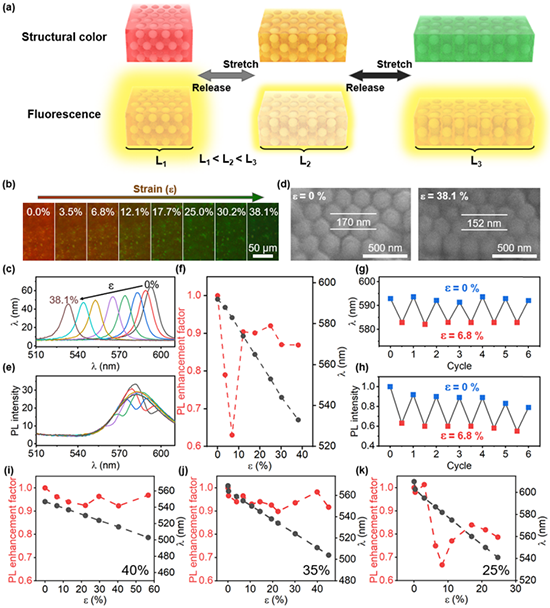

圖5 防偽應用

  論文鏈接：https://doi.org/10.1021/acsami.3c15120

作者簡介

楊東朋，博士。研究方向：膠體光子晶體可控組裝及應用。以第一/通訊作者在J. Am. Chem. Soc., Adv. Funct. Mater., Adv. Sci., Adv. Colloid Interface Sci., Mater. Horiz., Chem. Eng. J., J. Colloid Interface Sci., Adv. Optical Mater., ACS Appl. Mater. Interface, J. Mater. Chem. C., Chem. Commun., Nanoscale, Langmuir, J Phys. Chem. C等國際學術期刊發表SCI論文40余篇，獲得授權國家發明專利3項。成果多次被Nature, ACS, APS作為研究亮點，并被JMCC, PCCP, AMI, ACS Omega等期刊選為封面。

黃少銘 教授，博導，國家杰出青年基金獲得者。1991年獲南開大學博士學位。1991-1993 南京大學博士后，出站后留任南京大學副教授。1996-2005先后在英國Sussex大學、澳大利亞聯邦科學與工業研究院(CSIRO) 和美國Duke大學從事研究。2005年3月回國任南京大學教授、博導。2005.9-2018.12任職溫州大學，2019.02月起任職廣東工業大學。擔任廣州市低維材料與儲能器件重點實驗室主任，校學術與學位委員會委員及分委員會主任。長期致力于低維材料及器件應用研究。在納米結構碳材料及儲能器件應用基礎研究方面取得了一系列具有國際影響的成果。1999年以來已在國際學術刊物上發表400余篇論文, 包括Nat. Mater., Nat. Commun., JACS., Angew. Chem. Int. Ed., Adv. Mater., Phys. Rev. Lett.等，被引用近2萬次, H指數70，入選科睿唯安全球高被引科學家。申請專利90多項。先后完成和承擔包括科技部973和863項目、國家杰出青年基金、國家自然科學基金委國際合作研究重點項目、面上項目及省部級重點項目等十多項，獲省部級獎3項。
