青科大陳玉偉/張建明等：可光固化3D打印的高介電CNCs-MAA/樹脂復合材料制備新策略
2022-06-25 來源：高分子科技
隨著電子信息技術的發展，電子器件越來越趨于多樣化和復雜化，可3D打印的高介電復合材料的制備越來越受到關注。近日，陳玉偉、張建明等科研工作者在復合材料領域一區Top期刊Composites Science and Technology上報道了一種光固化可3D打印的高介電常數CNCs-MAA/樹脂復合材料。本研究通過DL-蘋果酸為接枝位點在樹脂中接枝甲基丙烯酸制備可光固化的樹脂（MMPR），該樹脂具有優異的力學性能和熱穩定性，良好的介電性能，并且可適用于光固化3D打印制備形狀復雜的制品。本研究通過引入甲基丙烯酸改性的纖維素納米晶（CNCs-MAA）制備了CNCs-MAA/MMPR新型高介電復合材料（圖1）。研究表明CNCs-MAA的加入可進一步提高復合材料的介電性能，在測試頻率為1kHz，CNCs-MAA添加量為1.0 wt%時，復合材料的介電常數可達10.9。另外，數據表明，CNCs-MAA的加入不僅對復合材料的介電性能有一定提升，還在一定程度上增加了復合材料的擊穿強度和儲能密度。

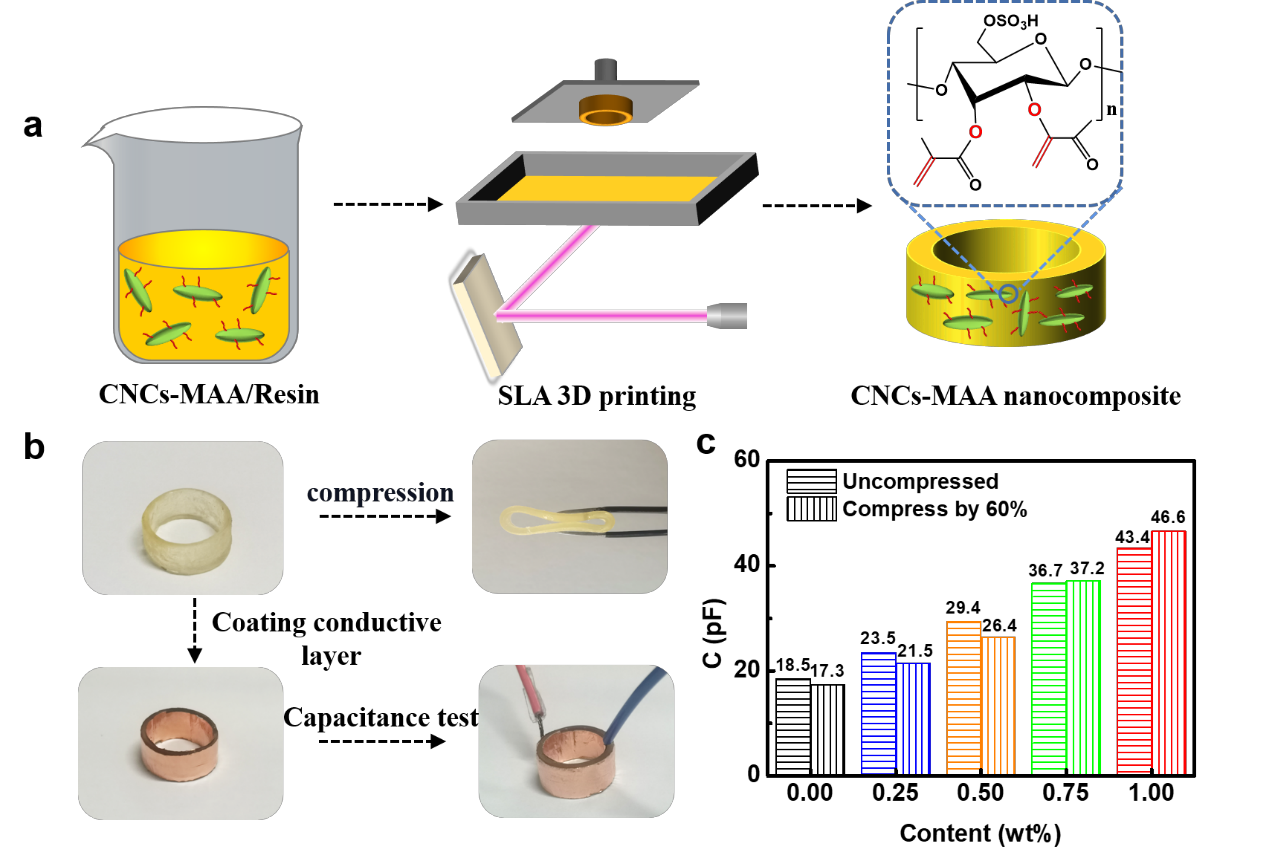

圖1. CNCs-MAA/MMPR復合材料的制備及性能表征。(a)高介電復合材料的制備復合方法，(b) CNCs-MAA含量分別為0.25 wt%和1.0 wt%的復合材料斷面的SEM圖像，(c) EDS表征斷面中硫元素的分布，(d) CNCs-MAA/MMPR復合材料在不同CNCs-MAA含量下的介電常數和(e)其介電損耗，(f)復合材料中極性基團和界面效應的示意圖，(g)擊穿強度的威布爾分析，(h) CNCs-MAA/MMPR復合材料威布爾擊穿強度，(i) CNCs-MAA/MMPR復合材料的儲能密度。
更多信息請參見以“Cellulose Nanocrystal Enhanced, High Dielectric 3D Printing Composite Resin for Energy Applications”為題發表在復合材料領域TOP期刊Composites science and Technology上科研論文（DOI: 10.1016/j.compscitech.2022.109601）. 第一作者為青島科技大學高分子科學與工程學院碩士研究生王泉，通訊作者為青年學者陳玉偉。此研究工作得到國家自然科學基金（51803103）、教育部橡塑重點實驗室開放基金（KF2020002）和江漢大學光電化學材料與器件教育部重點實驗室開放基金項目(JDGD-202001) 的支持。
原文鏈接：https://doi.org/10.1016/j.compscitech.2022.109601
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 南方醫大吳耀彬、王玲、黃文華 AFM：原位光固化彈性聚酯基Janus生物粘合劑用于動態創面閉合 2025-05-08
- 華東理工馬驤教授團隊 Nat. Commun.：光固化及4D打印過程室溫磷光可視化 2025-05-08
- 國科大杭州高等研究院王杰平團隊誠聘博士后 - 3D打印、材料化學、環境化學等方向 2025-04-22
- 加州理工學院高偉教授課題組與合作者 Science：基于聲波驅動的活體深部精準3D打印技術 2025-05-09
- 中國科大龔興龍教授團隊 Small：界面工程輔助3D打印硅橡膠復合材料 - 協同優化抗沖擊性能與電磁干擾屏蔽效能 2025-05-01
- 中國科大龔興龍教授課題組 Adv. Mater.：混合式3D打印剪切變硬彈性體，實現力學性能增強與智能可穿戴一體化設計 2025-04-28
- 西安交大張志成教授團隊 AFM：借助極性缺電子填料調控BOPP薄膜介電常數和結晶行為助力超高介電儲能性能 2025-02-19
