高強韌水凝膠的發(fā)展極大拓寬了凝膠材料的應(yīng)用領(lǐng)域。但是，大多數(shù)水凝膠由于含有大量的水，其應(yīng)用的溫度范圍有限。在低溫下，水凝膠的物理化學(xué)性質(zhì)發(fā)生劇烈變化，冰晶的形成導(dǎo)致韌性-脆性轉(zhuǎn)變、透明度降低以及功能劣化。發(fā)展具有抗凍能力和優(yōu)異低溫力學(xué)性能的水凝膠具有重要科學(xué)價值。水凝膠中的水可分為可凍水和不可凍水（也稱結(jié)合水）；可凍水的存在導(dǎo)致水凝膠在一定過冷條件下（約-10 ℃）發(fā)生凍結(jié)。為了提高水凝膠的抗凍性能，通常引入無機鹽或有機溶劑等抗凍劑。其缺點在于，抗凍劑存在泄漏至周圍水環(huán)境的風(fēng)險，從而失去抗凍性能。另一種方法是提高水凝膠中結(jié)合水含量，抑制低溫下水分子網(wǎng)絡(luò)向冰晶的轉(zhuǎn)變，從而使凝膠中的水處于不可凍狀態(tài)。其挑戰(zhàn)在于，如何有效提高凝膠中結(jié)合水含量，制備本征型抗凍水凝膠。
該凝膠含水量約50wt%，室溫下具有優(yōu)異的力學(xué)性能。由于氫鍵的動態(tài)特征，力學(xué)、黏彈行為均表現(xiàn)出顯著的溫度依賴性。變溫拉伸結(jié)果表明，該凝膠在零下45 ℃仍呈現(xiàn)屈服現(xiàn)象，具有很好的韌性。該凝膠在液氮中仍保持高度透明，表明具有優(yōu)異的抗凍性能。相比之下，相同含水量的聚丙烯酰胺凝膠（PAAm）在低溫下迅速結(jié)冰發(fā)白，力學(xué)性能變脆。

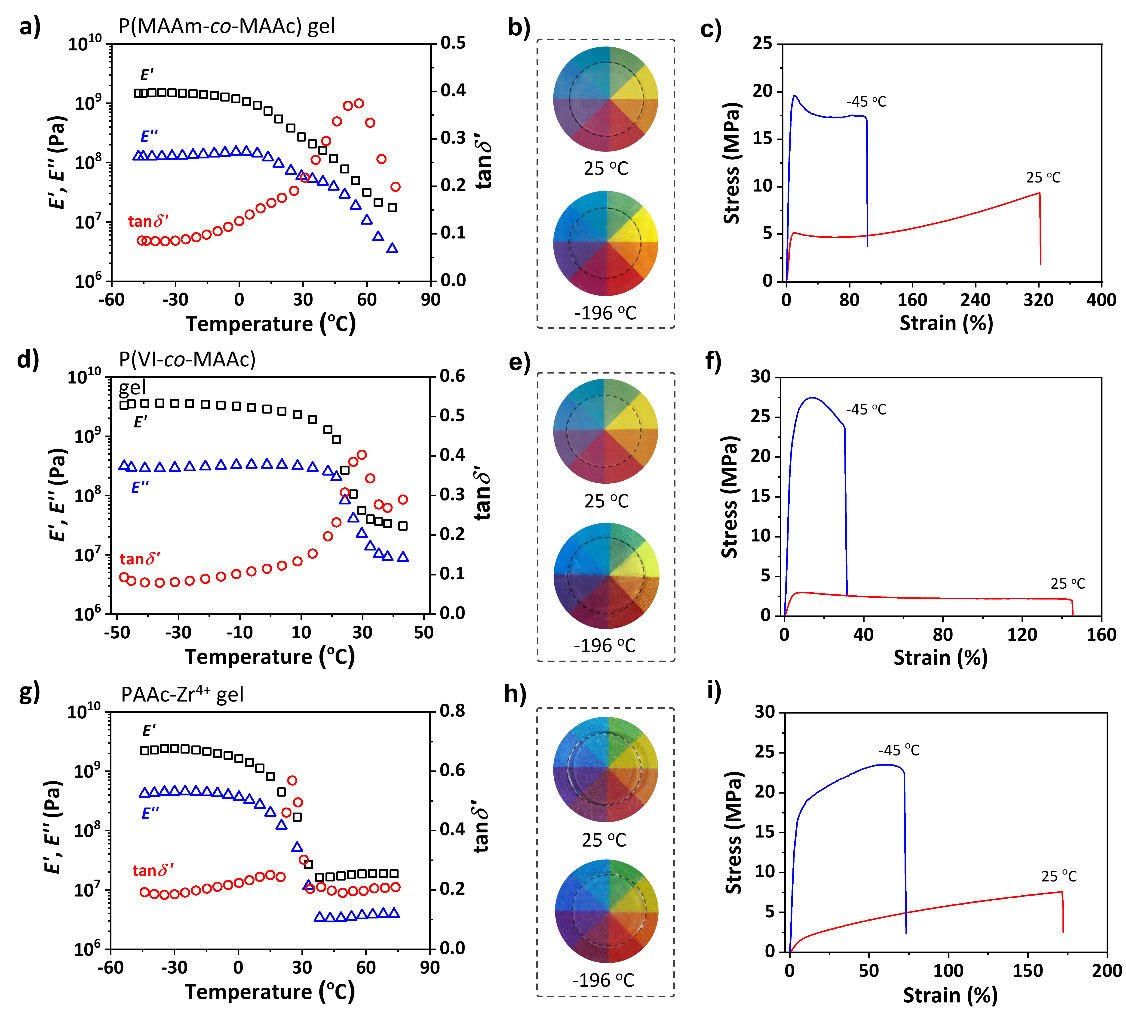

XRD、DSC結(jié)果表明，玻璃態(tài)P(AAm-co-MAAc)水凝膠在低溫下僅有少量的水結(jié)冰，遠(yuǎn)低于常規(guī)PAAm水凝膠。進(jìn)一步，低場核磁結(jié)果表明，在室溫下玻璃態(tài)凝膠內(nèi)部的水分子已處于高度受限狀態(tài)，從而抑制低溫下冰核的形成。這是由于，（1）凝膠網(wǎng)絡(luò)中有大量氫鍵結(jié)合位點，降低了水分子的運動能力；（2）低溫下氫鍵進(jìn)一步增強，玻璃態(tài)網(wǎng)絡(luò)的限域效應(yīng)阻礙水分子成核結(jié)冰，從而處于不可凍狀態(tài)。因此，網(wǎng)絡(luò)玻璃態(tài)對于水凝膠的本征抗凍性能有重要貢獻(xiàn)。其次，微量的自由水難以提供鏈段運動所需的自由體積，水凝膠因而在室溫下仍處于玻璃態(tài)。網(wǎng)絡(luò)玻璃態(tài)與抗凍性能的關(guān)聯(lián)性，為本征抗凍水凝膠的制備提供了新依據(jù)。其他玻璃態(tài)水凝膠也表現(xiàn)出本征抗凍性能和優(yōu)異的低溫力學(xué)性能，表明了該方法的普適性。

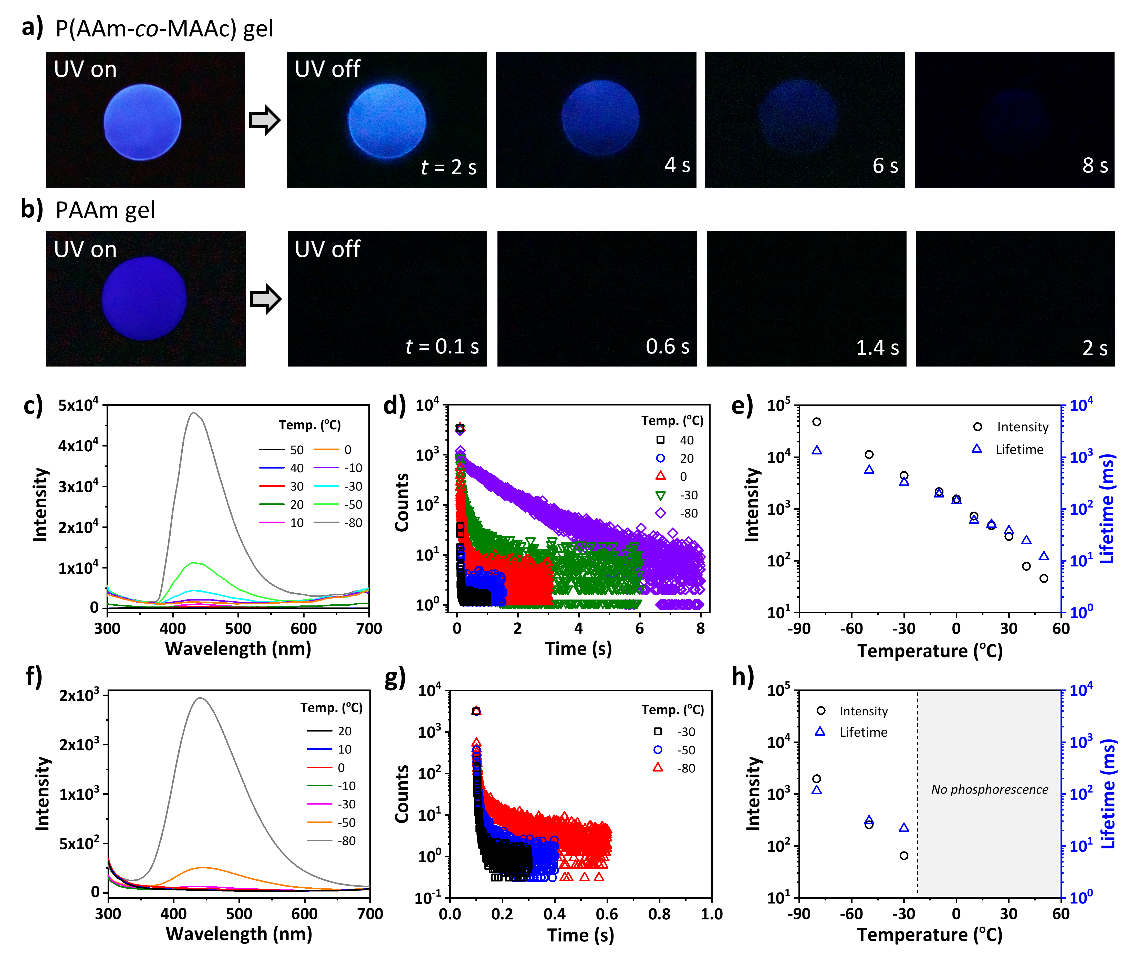

此外，P(AAm-co-MAAc)水凝膠由于氫鍵締合體中羰基導(dǎo)致的簇發(fā)光，具有獨特的低溫發(fā)光行為。當(dāng)溫度從50 ℃降低到-80 ℃時，該凝膠的磷光強度與壽命顯著增加。這是因為，隨著溫度下降，氫鍵逐漸增強，鏈段運動能力下降，從而抑制了非輻射躍遷，提高了發(fā)光效率。
以上研究以“Intrinsic Anti-Freezing and Unique Phosphorescence of Glassy Hydrogels with Ultrahigh Stiffness and Toughness at Low Temperatures”為題發(fā)表于Advanced Materials，浙江大學(xué)吳子良研究員、北京理工大學(xué)賀志遠(yuǎn)教授為共同通訊作者。該研究工作得到國家重點研發(fā)計劃、國家自然科學(xué)基金和山西-浙大先進(jìn)材料與化學(xué)工程研究所的支持。
文章信息：Intrinsic Anti-Freezing and Unique Phosphorescence of Glassy Hydrogels with Ultrahigh Stiffness and Toughness at Low Temperatures. Li Xin Hou, Huaqiang Ju, Xing Peng Hao, Haoke Zhang, Lei Zhang, Zhiyuan He,* Jianjun Wang, Qiang Zheng, Zi Liang Wu*
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202300244
- 中山大學(xué)郭輝團(tuán)隊《Mater. Horiz.》：模量調(diào)節(jié)幅度超36000倍的智能玻璃態(tài)水凝膠 2023-01-15
- 中山大學(xué)郭輝團(tuán)隊 CEJ：開發(fā)玻璃態(tài)水凝膠的高效普適制備策略 2023-01-05
- 華南理工孫大文院士課題組 CEJ：高度纏結(jié)水凝膠基于日間輻射/蒸發(fā)制冷與夜間大氣補水耦合效應(yīng)實現(xiàn)可持續(xù)日間被動式制冷 2023-12-08
- 南開大學(xué)關(guān)英/天工大張擁軍《Adv. Mater.》：低固含量、優(yōu)異機械性能水凝膠 2023-02-27
